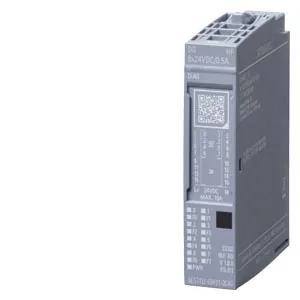

ماژول خروجی دیجیتال زیمنس ET 200SP مدل DQ 8x24VDC/0.5A HF

DQ 8x24VDC/0.5A HF

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
معرفی

معرفی کالا

DQ 8x24VDC/0.5A HF زیمنس با کد سفارش 6ES7132-6BF01-0CA0؛ خروجی دیجیتال (DQ) High Feature برای سامانه ET 200SP.

SIMATIC ET 200SP DQ 8x24VDC/0.5A HF با کد 6ES7132-6BF01-0CA0 ماژول هشت‌کاناله خروجی دیجیتال PNP با تشخیص خطای هر کانال است.

خروجی8×24 V DC، حداکثر 0.5 A هر کانال و 4 A مجموع
نوعPNP Current-sourcing؛ حفاظت اتصال کوتاه
تشخیصWire Break، اتصال کوتاه به زمین/L+ و خطای کانال
حالتIsochronous و MSO؛ 4 Submodule
تغذیه24 V DC؛ تلفات 1 W
مهندسیTIA Portal V20 یا V19 با HSP0428

مشخصات فنی

مدل DQ 8x24VDC/0.5A HF
برند زیمنس
دسته‌بندی ماژول ورودی و خروجی
نوع ماژول I/O DQ ۸x۲۴VDC/۰.۵A HF؛ HW ۰۱، Firmware V۱.۰ قابل به‌روزرسانی
سامانه و خانواده زیمنس ET ۲۰۰SP
سری محصول SIMATIC ET ۲۰۰SP
مدل ماژول DQ ۸x۲۴VDC/۰.۵A HF
تعداد کل کانال‌ها ۸
تعداد ورودی دیجیتال ۰
تعداد خروجی دیجیتال ۸
تعداد ورودی آنالوگ ۰
استاندارد و گواهی صنعتی CE، RoHS
تعداد خروجی آنالوگ ۰
نوع اتصال و ترمینال خروجی PNP sourcing؛ اتصال ۱/۲-wire با BU A۰ و ۳-wire با AUX/پتانسیل‌دیستریبیوتر
توان تلفاتی ۱ W معمول
زمان پاسخ یا تبدیل ۰→۱ حدود ۵۰ µs؛ ۱→۰ حدود ۱۰۰ µs؛ مقاومتی تا ۱۰۰ Hz
ایزولاسیون الکتریکی بله
تشخیص عیب و Diagnostic بله
ماژول ایمنی Fail-safe خیر
عرض ماژول ۱۵ mm
درجه حفاظت IP۲۰
روش سیم‌بندی سنسور/اکچویتور خروجی PNP ۲۴V، ۰.۵A هر کانال؛ کابل شیلددار تا ۱۰۰۰ m یا بدون شیلد تا ۶۰۰ m
پشتیبانی HART خیر
BaseUnit یا کانکتور جداگانه لازم است بله
شرح سازگاری و ملزومات High Feature؛ MSO؛ Isochronous؛ ۴ زیرماژول قابل پیکربندی؛ بدون PWM/Oversampling
آدرس‌دهی و پارامتردهی حداکثر ۸ byte؛ دو کانال در هر Submodule به‌همراه QI
نرم‌افزار مهندسی سازگار TIA Portal V۱۹ HSP۰۴۲۸ / V۲۰+؛ STEP ۷ V۵.۵ SP۳ HSP۰۲۳۰ V۱۱ / V۵.۷ SP۳+؛ GSDML V۲.۴۳
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
پشتیبانی حالت Isochronous خیر
نیاز به BusAdapter جداگانه خیر
Server Module همراه محصول خیر
محدودیت پیکربندی و سازگاری ۴ A مجموع ماژول؛ موازی‌کردن برای افزایش جریان ممنوع؛ کنترل افزونه بار مجاز؛ ایمنی ذاتی نیست ولی shutdown استاندارد تا PL d/Cat۳/SIL۲ طبق FAQ ۳۹۱۹۸۶۳۲
جریان مصرفی ۲۰ mA
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. برق را قطع و BaseUnit A0 را نصب کنید.
  2. بارهای 24V را با اتصال PNP و حداکثر 0.5A هر کانال سیم‌بندی کنید؛ برای سه‌سیمه AUX یا پتانسیل‌دیستریبیوتر لازم است.
  3. مجموع جریان ماژول را حداکثر 4A نگه دارید و خروجی‌ها را برای افزایش جریان موازی نکنید.
  4. تغذیه 24 V DC را در محدوده 19.2 تا 28.8 V وصل کنید.
  5. در TIA Portal Submoduleها، QI، Substitute Value و Isochronous را تنظیم کنید.
  6. Wire Break، اتصال کوتاه به زمین/L+ و LEDهای کانال را با بار ایمن آزمایش کنید.
