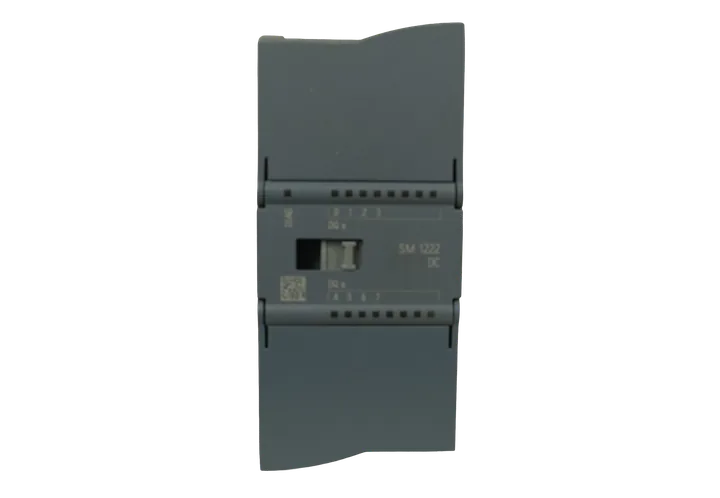

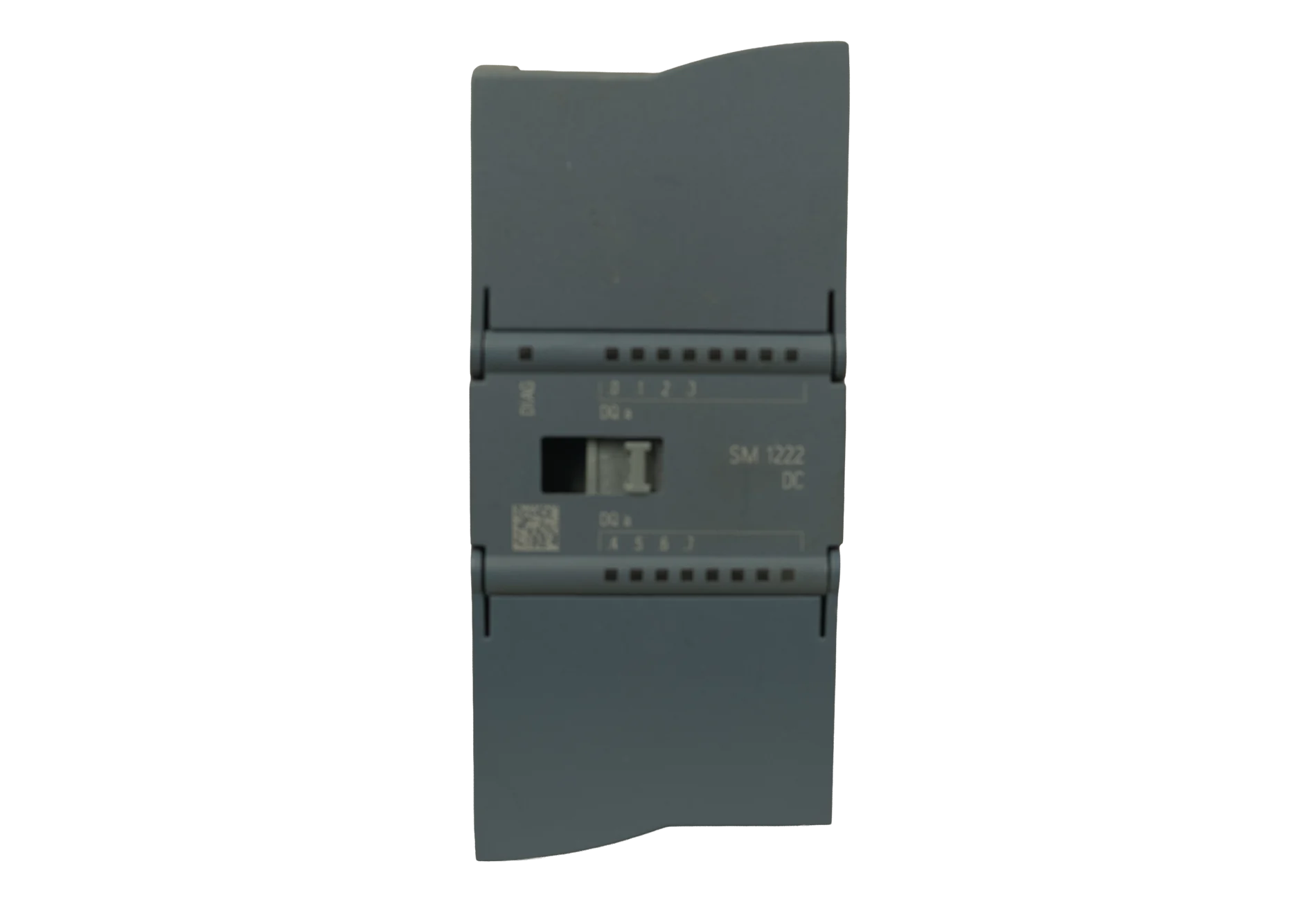

ماژول توسعه خروجی دیجیتال ۸ کاناله ترانزیستوری زیمنس برای PLCهای S7-1200 که جهت فرمان به رله‌ها، کنتاکتورها، شیرهای برقی، چراغ‌های سیگنال و سایر عملگرهای 24VDC استفاده می‌شود.
SM1222 یک ماژول توسعه خروجی دیجیتال برای خانواده SIMATIC S7-1200 است که ۸ خروجی ترانزیستوری 24VDC Source (PNP) با ظرفیت 0.5 آمپر برای هر کانال در اختیار PLC قرار می‌دهد. این ماژول برای افزایش تعداد خروجی‌های دیجیتال CPU به کار می‌رود و از طریق Backplane Bus داخلی مستقیماً به CPU متصل می‌شود.
کاربردهای رایج آن شامل فرمان به:
کنتاکتورها و رله‌های واسط
شیرهای برقی (Solenoid Valve)
چراغ‌های هشدار
بیزرها
درایوهای دیجیتال
موتور استارترها
تجهیزات کنترلی 24VDC
است. خروجی‌های ترانزیستوری این مدل سرعت سوئیچینگ بالاتری نسبت به خروجی‌های رله‌ای دارند و برای کاربردهای کنترلی سریع مناسب هستند.
مشخصات فنی
مدل
SIMATIC S7-1200
برند
Siemens
دسته‌بندی
PLC
کشور تولید یا مونتاژ
چین
استاندارد و گواهی صنعتی
CE، UKCA، UL، EAC، ATEX، IECEx، RoHS
درجه حفاظت
IP۲۰
محل نصب
Indoor، Panel Mount، DIN Rail
حداقل دمای کاری
-۲۰ °C
حداکثر دمای کاری
۶۰ °C
ولتاژ تغذیه
۲۴ VDC
نوع سیگنال دیجیتال
۲۴ VDC Source، Transistor PNP
سیگنال خروجی
PNP
سطح ایمنی SIL
بدون SIL
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
۱. نصب مکانیکی
نصب روی ریل استاندارد DIN Rail 35 mm
نصب در سمت راست CPU یا سایر Signal Moduleهای S7-1200
اتصال خودکار از طریق Backplane Bus داخلی
۲. سیم‌بندی
تغذیه ماژول: 24VDC
اتصال L+ و M مطابق نقشه سیم‌بندی
هر خروجی DQ به بار 24VDC متصل می‌شود.
برای بارهای القایی (رله، بوبین، شیر برقی) استفاده از دیود هرزگرد یا مدار حفاظتی توصیه می‌شود.
۳. پیکربندی در TIA Portal
ایجاد پروژه
انتخاب CPU S7-1200
افزودن ماژول SM1222 DQ 8×24VDC
دانلود سخت‌افزار روی PLC
استفاده از آدرس‌های خروجی (Q) در برنامه
تست خروجی‌ها به‌صورت Online
۴. راه‌اندازی
بررسی LED وضعیت ماژول
تست هر خروجی با Watch Table یا Force Table
بررسی ولتاژ خروجی با مولتی‌متر یا بار واقعی
