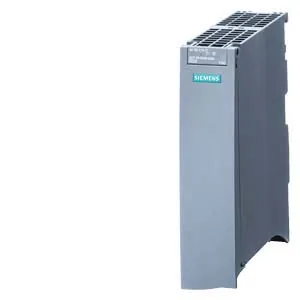

ماژول رابط زیمنس ET 200MP IM 155-5 PN HF کد 6ES7155-5AA00-0AC0

IM 155-5 PN HF

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
تولید متوقف‌شده
معرفی

معرفی کالا

IM 155-5 PN HF زیمنس با کد 6ES7155-5AA00-0AC0؛ ماژول رابط PROFINET High Feature (Spare Part) برای SIMATIC ET 200MP با PROFINET IO.

معرفی محصول

ET 200MP IM 155-5 PN HF با کد 6ES7155-5AA00-0AC0 رابط PROFINET پرکارایی زیمنس است. در SiePortal به‌صورت Phase Out Announce / Spare Part ثبت شده و جانشین اعلام‌شده 6ES7155-5MU00-0CN0 است که BusAdapter آن باید جداگانه سفارش داده شود.

مشخصات رسمی

نسخهاز FS03؛ Firmware V4.4 قابل ارتقا
ظرفیت12 ماژول بدون PS و تا 30 ماژول با PS؛ حداکثر 256 Submodule
آدرس256 بایت ورودی/خروجی هر ماژول و 512 بایت ورودی/خروجی هر ایستگاه
شبکهیک رابط PROFINET با دو پورت RJ45 و سوئیچ داخلی، 100BASE-TX
قابلیت‌هاIRT، Isochronous، MRP/MRPD، Shared Device تا 4 Controller، Prioritized Startup و S2 Redundancy
سیکل250 µs تا 4 ms؛ Jitter حداکثر 1 µs
تغذیه/توان24 V DC (19.2 تا 28.8 V)، 0.2 A نامی، 1.2 A حداکثر، هجومی 9 A؛ تلفات 4.5 W
Hot swapاز Firmware V4.4 همراه Active Backplane Bus
دمای کارافقی ‎-25 تا 60°C؛ عمودی ‎-25 تا 40°C از FS04
ابعاد/وزن35 × 147 × 129 mm؛ حدود 350 g

وضعیت محصول

مدل در مرحله خروج از بازار و Spare Part است. برای پروژه جدید، جانشین 6ES7155-5MU00-0CN0 و BusAdapter لازم باید با راهنمای مهاجرت زیمنس بررسی شود.

مشخصات فنی

مدل IM 155-5 PN HF
برند زیمنس
دسته‌بندی ماژول ورودی و خروجی
نوع ماژول I/O ماژول رابط PROFINET High Feature (Spare Part)
سامانه و خانواده زیمنس SIMATIC ET ۲۰۰MP
سری محصول IM ۱۵۵-۵ High Feature
مدل ماژول IM ۱۵۵-۵ PN HF
استاندارد و گواهی صنعتی CE، RoHS
نوع اتصال و ترمینال سوئیچ دوپورت RJ۴۵ یکپارچه
توان تلفاتی ۴.۵ W معمول؛ ۰.۲ A نامی، ۱.۲ A حداکثر و هجومی ۹ A؛ توان باس پشتی ۱۴ W
زمان پاسخ یا تبدیل IRT/Isochronous با سیکل ۲۵۰ µs تا ۴ ms، گام ۱۲۵ µs و Jitter حداکثر ۱ µs
ایزولاسیون الکتریکی بله
تشخیص عیب و Diagnostic بله
ماژول ایمنی Fail-safe خیر
درجه حفاظت IP۲۰
روش سیم‌بندی سنسور/اکچویتور اتصال شبکه، تغذیه ۲۴ V DC و ماژول‌های جانبی مطابق Manual و ترتیب مجاز ایستگاه
پشتیبانی HART خیر
BaseUnit یا کانکتور جداگانه لازم است خیر
شرح سازگاری و ملزومات ET ۲۰۰MP؛ از FS۰۳ و Firmware V۴.۴؛ ۱۲ ماژول بدون PS یا ۳۰ ماژول با PS؛ Phase Out/Spare Part؛ جانشین ۶ES۷۱۵۵-۵MU۰۰-۰CN۰ با BusAdapter
آدرس‌دهی و پارامتردهی ۲۵۶ بایت I/O هر ماژول و ۵۱۲ بایت I/O هر ایستگاه؛ Shared Device تا ۴ Controller؛ Configuration Control با Dataset
نرم‌افزار مهندسی سازگار TIA Portal V۱۶ یا GSDML V۲.۳
حداقل دمای کاری -۲۰ °C
حداکثر دمای کاری ۶۰ °C
نوع ماژول رابط Remote I/O ماژول رابط PROFINET High Feature (Spare Part)
حداکثر تعداد ماژول I/O ۳۰
ظرفیت آدرس ورودی/خروجی ۵۱۲ بایت ورودی / ۵۱۲ بایت خروجی در ایستگاه
تعداد پورت ارتباطی ۲
نوع کانکتور رابط ۲ × RJ۴۵ با سوئیچ داخلی
حداکثر نرخ انتقال ۱۰۰ Mbit/s Full Duplex
حالت افزونگی S۲ Redundancy و Shared Device با ۴ کنترلر
قابلیت Hot Swap سازگار با Active Backplane از Firmware V۴.۴
پشتیبانی حالت Isochronous بله
نیاز به BusAdapter جداگانه خیر
Server Module همراه محصول خیر
توابع شبکه و توپولوژی MRP، IRT، Isochronous، Shared Device و FSU
محدودیت پیکربندی و سازگاری Phase Out / Spare Part؛ Hot Swap فقط با Active Backplane Bus و FW V۴.۴+؛ جانشین ۶ES۷۱۵۵-۵MU۰۰-۰CN۰ و BusAdapter جداگانه
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

پیش‌نیازها

  • ایستگاه ET 200MP و تا 12 ماژول بدون PS یا 30 ماژول با PS
  • شبکه PROFINET 100BASE-TX، کابل و سوئیچ سازگار
  • TIA Portal V16 یا GSDML V2.3؛ منبع 24 V DC

نصب و راه‌اندازی

  1. برق ایستگاه و شبکه را قطع و نبود ولتاژ را کنترل کنید.
  2. IM و در صورت نیاز System Power Supply را با U-connector طبق Manual نصب کنید.
  3. دو پورت RJ45 را برای توپولوژی، MRP/MRPD یا S2 مطابق طراحی شبکه متصل کنید.
  4. Device Name، IP، تعداد ماژول، Shared Device و در صورت نیاز IRT/Isochronous را تنظیم کنید.
  5. برای Hot Swap وجود Active Backplane Bus و Firmware V4.4 یا بالاتر را کنترل کنید.
  6. پس از دانلود، Link، Diagnostics، Redundancy و سیکل IRT را آزمایش کنید.

توجه: برای مهاجرت به 6ES7155-5MU00-0CN0، BusAdapter مناسب نیز باید جداگانه انتخاب شود.
