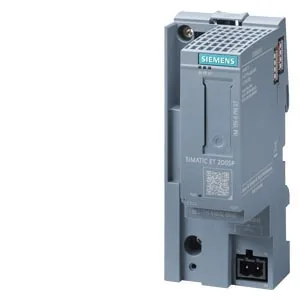

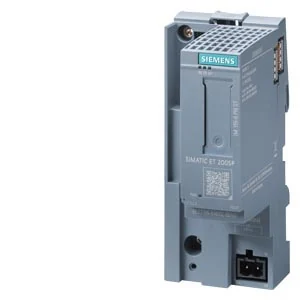

ماژول رابط زیمنس SIMATIC ET 200SP IM 155-6 PN ST کد 6ES7155-6AU02-0BN0

IM 155-6 PN ST

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
معرفی

معرفی کالا

IM 155-6 PN ST زیمنس با کد 6ES7155-6AU02-0BN0؛ ماژول رابط PROFINET استاندارد برای SIMATIC ET 200SP با PROFINET IO.

معرفی محصول

ET 200SP IM 155-6 PN ST با کد 6ES7155-6AU02-0BN0 رابط استاندارد فعال PROFINET زیمنس است. Server Module 6ES7193-6PA00-0AA0 همراه است، اما BusAdapter باید جداگانه انتخاب شود.

مشخصات رسمی

FirmwareV6.4.0 قابل ارتقا
ظرفیت32 ماژول ET 200SP و 16 ماژول ET 200AL؛ 256 Submodule
آدرس288 بایت I/O هر ماژول و 1440 بایت هر ایستگاه
شبکهدو پورت از طریق BusAdapter 2xRJ45/2xFC/2xM12؛ 100BASE-TX، MRP/MRPD
قابلیت‌هاIRT، DFP، Fast Forwarding، PROFIenergy، Multi Hot Swap و Local Coupling
محدودیتIsochronous، S2/R1، EtherNet/IP و Modbus TCP ندارد
امنیتSecurity Class 1 و Firmware امضاشده؛ Secure Boot ندارد
تغذیه/توان24 V DC، 350 mA نامی، 450 mA حداکثر، هجومی 1 A؛ تلفات 1.8 W
مهندسیTIA Portal V20، STEP 7 V5.7 SP3 و GSDML V2.45
ابعاد/وزن50 × 117 × 74 mm؛ حدود 120 g بدون BusAdapter

IRT از 1 تا 4 ms با گام 125 µs کار می‌کند؛ محصول Isochronous ندارد.

مشخصات فنی

مدل IM 155-6 PN ST
برند زیمنس
دسته‌بندی ماژول ورودی و خروجی
نوع ماژول I/O ماژول رابط PROFINET استاندارد
سامانه و خانواده زیمنس SIMATIC ET ۲۰۰SP
سری محصول IM ۱۵۵-۶
مدل ماژول IM ۱۵۵-۶ PN ST
استاندارد و گواهی صنعتی CE، RoHS
نوع اتصال و ترمینال یک جایگاه BusAdapter؛ تعداد/نوع پورت تابع BusAdapter انتخابی
توان تلفاتی ۱.۸ W معمول؛ ۳۵۰ mA نامی، ۴۵۰ mA حداکثر و هجومی ۱ A
زمان پاسخ یا تبدیل IRT از ۱ تا ۴ ms با گام ۱۲۵ µs؛ Isochronous ندارد
ایزولاسیون الکتریکی بله
تشخیص عیب و Diagnostic بله
ماژول ایمنی Fail-safe خیر
درجه حفاظت IP۲۰
روش سیم‌بندی سنسور/اکچویتور اتصال شبکه، تغذیه ۲۴ V DC و ماژول‌های جانبی مطابق Manual و ترتیب مجاز ایستگاه
پشتیبانی HART خیر
BaseUnit یا کانکتور جداگانه لازم است بله
شرح سازگاری و ملزومات ET ۲۰۰SP؛ Firmware V۶.۴.۰؛ Server Module ۶ES۷۱۹۳-۶PA۰۰-۰AA۰ همراه و BusAdapter جداگانه
آدرس‌دهی و پارامتردهی ۲۸۸ بایت I/O هر ماژول و ۱۴۴۰ بایت هر ایستگاه؛ Shared Device تا ۴ Controller
نرم‌افزار مهندسی سازگار TIA Portal V۲۰؛ STEP ۷ V۵.۷ SP۳؛ GSDML V۲.۴۵
حداقل دمای کاری -۲۰ °C
حداکثر دمای کاری ۶۰ °C
نوع ماژول رابط Remote I/O ماژول رابط PROFINET استاندارد
حداکثر تعداد ماژول I/O ۳۲
حداکثر ماژول توسعه ET 200AL ۱۶
ظرفیت آدرس ورودی/خروجی ۱۴۴۰ بایت در ایستگاه؛ ۲۸۸ بایت I/O هر ماژول
تعداد پورت ارتباطی ۲
نوع کانکتور رابط BusAdapter جداگانه: ۲xRJ۴۵، ۲xFC یا ۲xM۱۲
حداکثر نرخ انتقال ۱۰۰ Mbit/s Full Duplex
حالت افزونگی بدون افزونگی کنترلر؛ MRP طبق پیکربندی
قابلیت Hot Swap Multi Hot Swap
پشتیبانی حالت Isochronous خیر
نیاز به BusAdapter جداگانه بله
Server Module همراه محصول بله
توابع شبکه و توپولوژی PROFINET IO، MRP، PN Security Class ۱
محدودیت پیکربندی و سازگاری Isochronous، S۲/R۱، EtherNet/IP، Modbus TCP و Secure Boot ندارد؛ BusAdapter جداگانه
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

پیش‌نیازها

  • ایستگاه ET 200SP، Server Module همراه و BusAdapter مناسب جداگانه
  • منبع 24 V DC، TIA Portal V20 یا GSDML V2.45 و شبکه PROFINET

نصب و راه‌اندازی

  1. برق و شبکه را قطع و نبود ولتاژ را کنترل کنید.
  2. IM و Server Module را نصب و BusAdapter سازگار را جا بزنید.
  3. حداکثر 32 ماژول ET 200SP و 16 ماژول ET 200AL را پیکربندی کنید.
  4. Device Name/IP، Shared Device، IRT، MRP/MRPD و Local Coupling را تنظیم کنید.
  5. پس از دانلود، Link، Diagnostics، Multi Hot Swap و IRT را آزمایش کنید.

توجه: BusAdapter همراه این کد نیست؛ Isochronous، S2/R1، EtherNet/IP و Modbus TCP نیز ندارد.
