زیمنس

ماژول زیمنس CM 1243-5 PROFIBUS DP Master کد 6GK7243-5DX30-0XE0

CM 1243-5

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

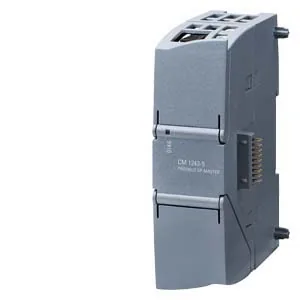

CM 1243-5 زیمنس با کد سفارش 6GK7243-5DX30-0XE0؛ PROFIBUS DP Master برای SIMATIC S7-1200.

معرفی محصول

CM 1243-5 با کد 6GK7243-5DX30-0XE0 ماژول ارتباطی SIMATIC NET برای اتصال S7-1200 به PROFIBUS در نقش DP Master است و PG/OP و S7 Communication را پشتیبانی می‌کند.

مشخصات فنی رسمی

رابط PROFIBUSیک سوکت 9 پین Sub-D (RS485)، سرعت 9.6 kbit/s تا 12 Mbit/s
تغذیه24 V DC خارجی با تلرانس ±20%، ترمینال 3 پین، مصرف معمول 0.1 A
توان تلفاتی2.4 W
دمای کار0 تا 45°C در نصب عمودی؛ 0 تا 55°C با باس افقی
درجه حفاظتIP20
ابعاد ماژول30 × 100 × 75 میلی‌متر
وزن خالص ماژول0.134 کیلوگرم
ظرفیت DP Masterتا 32 تجهیز DP؛ 512 بایت ورودی و 512 بایت خروجی در مجموع
ارتباط S7حداکثر 8 اتصال، شامل محدودیت‌های PG/OP درج‌شده در دیتاشیت
نرم‌افزارSTEP 7 Basic/Professional
چرخه عمرمحصول فعال

مشخصات فنی

مدل CM 1243-5
برند زیمنس
دسته‌بندی کوپلر فیلدباس
کشور تولید یا مونتاژ آلمان
استاندارد و گواهی صنعتی CE، RoHS
درجه حفاظت IP۲۰
حداقل دمای کاری ۰ °C
حداکثر دمای کاری ۵۵ °C
پروتکل ارتباطی PROFIBUS DP
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

پیش‌نیازها

  • SIMATIC S7-1200 سازگار و STEP 7 Basic/Professional
  • منبع 24 V DC خارجی با تلرانس ±20% و حفاظت مناسب
  • کابل و کانکتور 9 پین Sub-D استاندارد PROFIBUS

نصب و راه‌اندازی

  1. برق تابلو را قطع، قفل‌گذاری و نبود ولتاژ را کنترل کنید.
  2. ماژول را روی ریل 35 میلی‌متری یا طبق روش مجاز نصب و اتصال باس را کامل کنید.
  3. تغذیه 24 V DC را به ترمینال 3 پین طبق نقشه رسمی متصل کنید.
  4. کابل PROFIBUS را با شیلد، ارت، قطبیت و ترمینیشن صحیح متصل کنید.
  5. در STEP 7 مدل و کد دقیق را اضافه و پارامترهای DP Master، آدرس‌ها و نرخ را تنظیم کنید.
  6. پس از دانلود پیکربندی، Diagnostics و تبادل داده هر تجهیز DP را مرحله‌ای آزمایش کنید.

هشدار: دمای کار به جهت نصب وابسته است؛ در نصب عمودی از 45°C و در آرایش افقی باس از 55°C تجاوز نشود.
