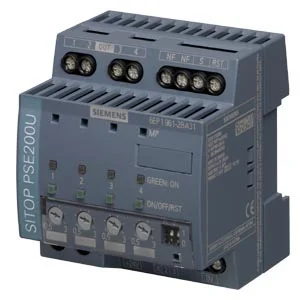

ماژول سلکتیویتی زیمنس SITOP PSE200U چهار کانال 3A با وضعیت هر خروجی کد 6EP1961-2BA31

PSE200U 3A Status

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
معرفی

معرفی کالا

ماژول سلکتیویتی SITOP PSE200U زیمنس با چهار خروجی 3 آمپر، آستانه قابل تنظیم 0.5 تا 3 آمپر و وضعیت مجزای هر خروجی.

معرفی محصول

SITOP PSE200U زیمنس با کد 6EP1961-2BA31 ماژول سلکتیویتی چهارکاناله با پیام وضعیت هر خروجی است. ورودی نامی 24 ولت DC و 12 آمپر و هر خروجی تا 3 آمپر با آستانه قابل تنظیم 0.5 تا 3 آمپر است.

ورودی22 تا 30 ولت DC، 12 آمپر
خروجی4 کانال 3 آمپر
راندمان97 درصد
سیگنال‌دهیLED سه‌رنگ هر خروجی و خروجی وضعیت پالس/وقفه
دمای کار25- تا 60+ درجه سانتی‌گراد
ابعاد و وزن72 × 80 × 72 میلی‌متر؛ 0.2 کیلوگرم
حفاظتIP20

اطلاعات از دیتاشیت رسمی زیمنس مخصوص همین کد سفارش استخراج شده است.

مشخصات فنی

مدل PSE200U 3A Status
برند زیمنس
دسته‌بندی ماژول حفاظت و سلکتیویتی DC
خانواده محصول SITOP PSE۲۰۰U
نوع ماژول ماژول سلکتیویتی
ولتاژ ورودی DC ۲۴ VDC
حداکثر جریان ورودی ۱۲ A
ولتاژ خروجی DC ۲۴ VDC
تعداد کانال خروجی ۴
حداکثر جریان هر کانال ۳ A
جریان کل خروجی ۱۲ A
حداقل آستانه جریان قابل تنظیم ۰.۵ A
حداکثر آستانه جریان قابل تنظیم ۳ A
نوع مشخصه سلکتیویتی سلکتیویتی با آستانه قابل تنظیم و وضعیت هر خروجی
نوع سیگنال‌دهی LED سه‌رنگ هر خروجی و خروجی وضعیت پالس/وقفه
رابط مانیتورینگ خروجی وضعیت قابل ارزیابی با بلوک SIMATIC و Remote Reset
رابط IO-Link خیر
سیگنال مشترک بله
وضعیت مجزای هر کانال بله
انطباق NEC Class 2 خیر
مناسب محیط انفجاری خیر
پوشش محافظ برد خیر
حفاظت اتصال کوتاه بله
حفاظت اضافه‌بار بله
روش نصب ریل DIN EN ۶۰۷۱۵، ۳۵×۷.۵/۱۵
نوع ترمینال ترمینال پیچی؛ ورودی تا ۱۶ mm² و خروجی تا ۴ mm²
وزن خالص ۰.۲ kg
درجه حفاظت IP IP۲۰
استانداردها و تاییدیه‌ها CE، UL/cULus، UKCA، EAC، CB، ABS، DNV، EN ۶۲۳۶۸-۱
عرض ۷۲ mm
ارتفاع ۸۰ mm
عمق ۷۲ mm
حداقل دمای کاری -۲۵ °C
حداکثر دمای کاری ۶۰ °C
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

راهنمای نصب

  1. منبع 24 ولت DC را قطع و بی‌ولتاژ بودن مدار را کنترل کنید.
  2. ماژول را روی ریل DIN استاندارد نصب و بالا و پایین آن 50 میلی‌متر فضای آزاد ایجاد کنید.
  3. ورودی را با ترمینال پیچی و سیم تا 16 میلی‌متر مربع و خروجی‌ها را با سیم تا 4 میلی‌متر مربع متصل کنید.
  4. آستانه هر کانال را در بازه 0.5 تا 3 آمپر تنظیم کنید.
  5. خروجی وضعیت و Remote Reset را در صورت نیاز به کنترلر متصل کنید.
  6. پس از کنترل اتصالات، LEDها و عملکرد حفاظت را با بار کنترل‌شده آزمایش کنید.

ایمنی: نصب باید توسط فرد متخصص و مطابق دیتاشیت رسمی انجام شود.
