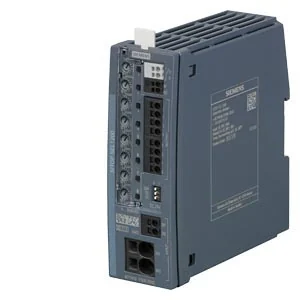

ماژول سلکتیویتی زیمنس SITOP SEL1200 هشت کانال 10A سوئیچینگ کد 6EP4438-7FB00-3DX0

SEL1200 8x10A

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
اتریش
معرفی

معرفی کالا

ماژول سلکتیویتی Siemens SITOP SEL1200 کد 6EP4438-7FB00-3DX0 با 8 خروجی 10 آمپر، آستانه قابل تنظیم 2 تا 10 آمپر و رابط مانیتورینگ برای شبکه 24 ولت DC است.

Siemens SITOP SEL1200 8×2-10A 6EP4438-7FB00-3DX0 ماژول سلکتیویتی با مشخصه Switching برای توزیع و حفاظت انتخابی بارهای 24 ولت DC است.

  • ورودی نامی 24 ولت DC، بازه 20.4 تا 30 ولت، تحمل اضافه‌ولتاژ 35 ولت و جریان ورودی نامی 60 آمپر
  • هشت خروجی، هر کانال تا 10 آمپر در دمای حداکثر 60 درجه؛ از 60 تا 70 درجه افت ظرفیت 2 درصد بر کلوین
  • آستانه 2 تا 10 آمپر با پتانسیومتر؛ تأخیر پاسخ حداکثر 5 ثانیه و امکان موازی‌کردن خروجی‌ها
  • افت مسیر تقریبی 0.2 ولت؛ بازده 98 درصد
  • راه‌اندازی ترتیبی با تأخیر 25، 200 یا 500 میلی‌ثانیه یا حالت Load-optimized از طریق DIP switch
  • LED سه‌رنگ برای هر خروجی؛ کنتاکت مشترک بدون پتانسیل یا خروجی pulse/pause قابل ارزیابی با بلوک SIMATIC
  • IP20، ابعاد 45×135×125 میلی‌متر، وزن 0.3 کیلوگرم و دمای کاری −40 تا +70 درجه سانتی‌گراد
  • تأییدیه‌های CE، UL Recognized، cULus Listed، UKCA، EAC، CB و DNV؛ فاقد IECEx و ATEX

مشخصات فنی

مدل SEL1200 8x10A
برند زیمنس
دسته‌بندی ماژول حفاظت و سلکتیویتی DC
کشور تولید یا مونتاژ اتریش
خانواده محصول SITOP SEL۱۲۰۰
نوع ماژول ماژول سلکتیویتی با مشخصه Switching
ولتاژ ورودی DC ۲۴ VDC
حداکثر جریان ورودی ۶۰ A
ولتاژ خروجی DC ۲۴ VDC
تعداد کانال خروجی ۸
حداکثر جریان هر کانال ۱۰ A
جریان کل خروجی ۶۰ A
حداقل آستانه جریان قابل تنظیم ۲ A
حداکثر آستانه جریان قابل تنظیم ۱۰ A
نوع مشخصه سلکتیویتی Switching؛ قطع اضافه‌جریان وابسته به نسبت جریان و قطع فوری افت ولتاژ
نوع سیگنال‌دهی کنتاکت مشترک بدون پتانسیل یا خروجی وضعیت pulse/pause قابل ارزیابی با بلوک SIMATIC
رابط مانیتورینگ Monitoring interface؛ ریست غیرایزوله ۲۴ V و سیگنال مشترک
سیگنال مشترک بله
وضعیت مجزای هر کانال بله
مناسب محیط انفجاری خیر
حفاظت اضافه‌بار بله
روش نصب ریل DIN EN ۶۰۷۱۵ سایز ۳۵×۷.۵/۱۵؛ فاصله بالا و پایین ۴۵ mm
وزن خالص ۰.۳ kg
درجه حفاظت IP IP۲۰
استانداردها و تاییدیه‌ها CE، UL Recognized، cULus Listed، UKCA، EAC، CB، DNV؛ فاقد IECEx و ATEX
نوع ترمینال Push-in؛ ورودی ۲۴V: ۰.۵…۱۶، ۰V/خروجی‌ها: ۰.۵…۴، RST و ۱۳/۱۴: ۰.۲…۱.۵ mm²
عرض ۴۵ mm
ارتفاع ۱۳۵ mm
عمق ۱۲۵ mm
حداقل دمای کاری -۴۰ °C
حداکثر دمای کاری ۷۰ °C
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. تغذیه 24 ولت و همه خروجی‌ها را بی‌برق و در برابر وصل ناخواسته ایمن کنید.
  2. ماژول را روی ریل DIN EN 60715 سایز 35×7.5 یا 35×15 نصب و در بالا و پایین 45 میلی‌متر فضای آزاد نگه دارید.
  3. ورودی‌های 24V را با هادی 0.5 تا 16، ورودی‌های 0V و خروجی‌ها را با 0.5 تا 4، و RST و 13/14 را با 0.2 تا 1.5 میلی‌متر مربع به ترمینال‌های Push-in متصل کنید.
  4. آستانه هر خروجی را بین 2 تا 10 آمپر تنظیم و توالی راه‌اندازی را با DIP switch انتخاب کنید.
  5. در دمای بالاتر از 60 درجه، افت ظرفیت 2 درصد به‌ازای هر کلوین را اعمال کنید.
  6. پس از راه‌اندازی، LEDهای هر کانال، ریست 24 ولت و سیگنال مشترک را آزمایش کنید؛ تجهیز برای محیط انفجاری تأیید نشده است.
