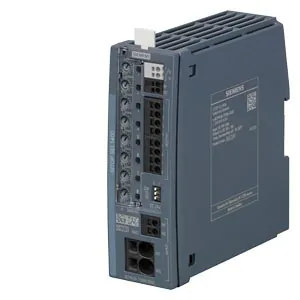

ماژول سلکتیویتی زیمنس SITOP SEL1400 هشت کانال 10A کد 6EP4438-7EB00-3DX0

SEL1400 8x10A

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
معرفی

معرفی کالا

ماژول سلکتیویتی SITOP SEL1400 زیمنس با 8 خروجی 10 آمپر و آستانه قابل تنظیم 2 تا 10 آمپر برای مدارهای 24 ولت DC.

معرفی محصول

SITOP SEL1400 زیمنس با کد 6EP4438-7EB00-3DX0 ماژول سلکتیویتی هشت‌کاناله با مشخصه محدودکننده جریان است. ورودی نامی 24 ولت DC و 60 آمپر بوده و هر خروجی تا 10 آمپر را با آستانه قابل تنظیم 2 تا 10 آمپر پشتیبانی می‌کند.

ورودی20.4 تا 30 ولت DC، 60 آمپر
خروجی8 کانال 10 آمپر
راندمان98 درصد
سیگنال‌دهیLED سه‌رنگ هر خروجی و کنتاکت مشترک شناور یا خروجی پالس/وقفه
دمای کار40- تا 70+ درجه سانتی‌گراد
ابعاد و وزن45 × 135 × 125 میلی‌متر؛ 0.3 کیلوگرم
حفاظتIP20

اطلاعات از دیتاشیت رسمی زیمنس مخصوص همین کد سفارش استخراج شده است.

مشخصات فنی

مدل SEL1400 8x10A
برند زیمنس
دسته‌بندی ماژول حفاظت و سلکتیویتی DC
خانواده محصول SITOP SEL۱۴۰۰
نوع ماژول ماژول سلکتیویتی محدودکننده
ولتاژ ورودی DC ۲۴ VDC
حداکثر جریان ورودی ۶۰ A
ولتاژ خروجی DC ۲۴ VDC
تعداد کانال خروجی ۸
حداکثر جریان هر کانال ۱۰ A
جریان کل خروجی ۶۰ A
حداقل آستانه جریان قابل تنظیم ۲ A
حداکثر آستانه جریان قابل تنظیم ۱۰ A
نوع مشخصه سلکتیویتی مشخصه محدودکننده جریان، قابل تنظیم با پتانسیومتر
نوع سیگنال‌دهی LED سه‌رنگ برای هر خروجی و کنتاکت مشترک شناور
رابط مانیتورینگ کنتاکت مشترک شناور یا خروجی پالس/وقفه قابل ارزیابی با بلوک SIMATIC
رابط IO-Link خیر
سیگنال مشترک بله
وضعیت مجزای هر کانال بله
انطباق NEC Class 2 خیر
مناسب محیط انفجاری خیر
پوشش محافظ برد خیر
حفاظت اتصال کوتاه بله
حفاظت اضافه‌بار بله
روش نصب ریل DIN EN ۶۰۷۱۵، ۳۵×۷.۵/۱۵
نوع ترمینال Push-in؛ ورودی تا ۱۶ mm² و خروجی تا ۴ mm²
وزن خالص ۰.۳ kg
درجه حفاظت IP IP۲۰
استانداردها و تاییدیه‌ها CE، UL/cULus، UKCA، EAC، CB، DNV، EN ۶۲۳۶۸-۱، EN ۶۱۰۰۰-۶-۲/۳
عرض ۴۵ mm
ارتفاع ۱۳۵ mm
عمق ۱۲۵ mm
حداقل دمای کاری -۴۰ °C
حداکثر دمای کاری ۷۰ °C
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

راهنمای نصب

  1. منبع 24 ولت DC را قطع و بی‌ولتاژ بودن مدار را کنترل کنید.
  2. ماژول را روی ریل DIN استاندارد EN 60715 نصب و بالا و پایین آن 45 میلی‌متر فضای آزاد ایجاد کنید.
  3. ورودی و خروجی‌ها را با ترمینال‌های Push-in و سطح مقطع درج‌شده در دیتاشیت سیم‌بندی کنید.
  4. آستانه هر خروجی را با پتانسیومتر در بازه 2 تا 10 آمپر تنظیم کنید.
  5. کنتاکت مشترک یا خروجی پالس/وقفه را در صورت نیاز به کنترلر متصل کنید.
  6. پس از کنترل پلاریته، عملکرد LEDها و حفاظت را با بار کنترل‌شده آزمایش کنید.

ایمنی: نصب باید توسط فرد متخصص و مطابق دیتاشیت رسمی انجام شود.
