زیمنس

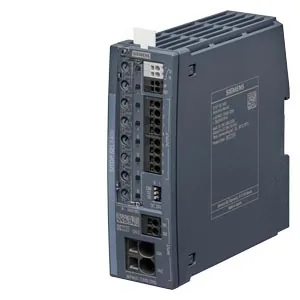

ماژول سلکتیویتی زیمنس SITOP SEL1400 هشت کانال 5A محدودکننده کد 6EP4437-7EB00-3DX0

SEL1400 8x5A

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
اتریش
معرفی

معرفی کالا

ماژول سلکتیویتی Siemens SITOP SEL1400 کد 6EP4437-7EB00-3DX0 با 8 خروجی 5 آمپر، آستانه 1 تا 5 آمپر و مشخصه محدودکننده برای شبکه 24 ولت DC است.

Siemens SITOP SEL1400 8×1-5A 6EP4437-7EB00-3DX0 ماژول سلکتیویتی با مشخصه Limiting برای حفاظت انتخابی بارهای 24 ولت DC است.

  • ورودی 24 ولت، بازه 20.4 تا 30 ولت، تحمل 35 ولت و جریان ورودی 40 آمپر
  • هشت خروجی 5 آمپر؛ آستانه قابل تنظیم 1 تا 5 آمپر و افت مسیر تقریبی 0.2 ولت
  • در 1 تا 1.5 برابر آستانه قطع حدود 5 ثانیه، در 1.5 برابر محدودسازی و قطع معمول 100 میلی‌ثانیه، و هنگام افت ورودی زیر 20 ولت قطع حدود 0.5 میلی‌ثانیه
  • راه‌اندازی ترتیبی 25/200/500 میلی‌ثانیه یا Load-optimized؛ بازده 98 درصد
  • LED سه‌رنگ هر خروجی، ریست 24 ولت و سیگنال مشترک قابل ارزیابی با بلوک SIMATIC
  • IP20، ابعاد 45×135×125 میلی‌متر، وزن 0.3 کیلوگرم و دمای کاری −40 تا +70 درجه
  • CE، UL Recognized، cULus Listed، UKCA، EAC، CB و DNV؛ فاقد IECEx و ATEX

مشخصات فنی

مدل SEL1400 8x5A
برند زیمنس
دسته‌بندی ماژول حفاظت و سلکتیویتی DC
کشور تولید یا مونتاژ اتریش
خانواده محصول SITOP SEL۱۴۰۰
نوع ماژول ماژول سلکتیویتی با مشخصه Limiting
ولتاژ ورودی DC ۲۴ VDC
حداکثر جریان ورودی ۴۰ A
ولتاژ خروجی DC ۲۴ VDC
تعداد کانال خروجی ۸
حداکثر جریان هر کانال ۵ A
جریان کل خروجی ۴۰ A
حداقل آستانه جریان قابل تنظیم ۱ A
حداکثر آستانه جریان قابل تنظیم ۵ A
نوع مشخصه سلکتیویتی Limiting؛ محدودسازی در ۱.۵ برابر آستانه و قطع سریع در افت ولتاژ
نوع سیگنال‌دهی کنتاکت مشترک بدون پتانسیل یا خروجی pulse/pause برای بلوک SIMATIC
رابط مانیتورینگ Monitoring interface؛ ریست غیرایزوله ۲۴ V
سیگنال مشترک بله
وضعیت مجزای هر کانال بله
مناسب محیط انفجاری خیر
حفاظت اضافه‌بار بله
روش نصب ریل DIN EN ۶۰۷۱۵ سایز ۳۵×۷.۵/۱۵؛ فاصله بالا/پایین ۴۵ mm
وزن خالص ۰.۳ kg
درجه حفاظت IP IP۲۰
استانداردها و تاییدیه‌ها CE، UL Recognized، cULus Listed، UKCA، EAC، CB، DNV؛ فاقد IECEx و ATEX
نوع ترمینال Push-in؛ ۲۴V: ۰.۵…۱۶، ۰V/خروجی: ۰.۵…۴، RST و ۱۳/۱۴: ۰.۲…۱.۵ mm²
عرض ۴۵ mm
ارتفاع ۱۳۵ mm
عمق ۱۲۵ mm
حداقل دمای کاری -۴۰ °C
حداکثر دمای کاری ۷۰ °C
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. تغذیه و خروجی‌ها را بی‌برق و ایمن کنید.
  2. روی ریل DIN 35×7.5/15 نصب و بالا و پایین 45 میلی‌متر فضا حفظ کنید.
  3. 24V را با هادی 0.5 تا 16، 0V و خروجی‌ها را با 0.5 تا 4، و RST و 13/14 را با 0.2 تا 1.5 میلی‌متر مربع متصل کنید.
  4. آستانه هر کانال را 1 تا 5 آمپر و توالی راه‌اندازی را با DIP switch تنظیم کنید.
  5. بالای 60 درجه افت ظرفیت 2 درصد بر کلوین را اعمال کنید.
  6. LEDها، ریست و سیگنال مشترک را آزمایش کنید؛ برای محیط انفجاری تأیید نشده است.
