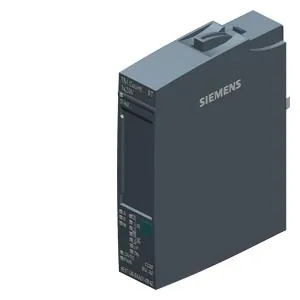

ماژول شمارنده زیمنس ET 200SP مدل TM Count 1x24V

TM Count 1x24V

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

ماژول شمارنده تک‌کاناله Siemens SIMATIC ET 200SP برای انکودر افزایشی یا پالس ۲۴ ولت با ۳ ورودی دیجیتال و ۲ خروجی دیجیتال؛ مناسب BaseUnit نوع A0.

SIMATIC ET 200SP TM Count 1x24V با کد 6ES7138-6AA01-0BA0 شمارنده تک‌کاناله برای انکودر Incremental یا Pulse 24V است.

ورودی/خروجی3 DI و 2 DQ ترانزیستوری
فرکانسورودی تا 200 kHz؛ شمارش تا 800 kHz با ارزیابی چهارگانه
حالت‌هاFast Mode، Gate، Capture، Sync و Motion Control
تغذیه24 V DC؛ تلفات 1 W
مهندسیTIA Portal V15 SP1+
ابعاد/وزن15×73×58 mm؛ حدود 45 g

مشخصات فنی

مدل TM Count 1x24V
برند زیمنس
دسته‌بندی ماژول تکنولوژی و ارتباطی PLC
کشور تولید یا مونتاژ آلمان
نوع ماژول تکنولوژی/ارتباطی TM Count ۱x۲۴V؛ Firmware V۲.۰ قابل به‌روزرسانی
سامانه و خانواده زیمنس SIMATIC ET ۲۰۰SP
سری محصول ET ۲۰۰SP
مدل ماژول TM Count ۱x۲۴V
نقش و کاربرد اصلی شمارنده تک‌کاناله برای انکودر incremental یا pulse ۲۴V، با ۳DI و ۲DQ
تعداد کانال عملکردی ۱
تعداد ورودی دیجیتال ۳
تعداد خروجی دیجیتال ۲
تعداد پورت ارتباطی ۰
رابط‌ها و لایه فیزیکی ورودی انکودر افزایشی یا پالس ۲۴ V DC
پروتکل‌ها و استانداردهای پشتیبانی‌شده انکودر افزایشی ۲۴V و pulse encoder
نوع کانکتور و ترمینال ترمینال BaseUnit نوع A۰
BaseUnit یا کانکتور جداگانه لازم است بله
نوع BaseUnit سازگار BU type A۰
حداکثر نرخ انتقال داده ارتباط از طریق باس ET ۲۰۰SP
حداکثر فرکانس شمارش یا پالس ۸۰۰ kHz با ارزیابی چهارگانه؛ ورودی انکودر تا ۲۰۰ kHz
عرض شمارنده ۳۲
انواع انکودر قابل اتصال Incremental نامتقارن ۲۴V؛ pulse encoder؛ pulse با جهت؛ دو سیگنال شمارش جهت‌دار؛ سنسور دوسیمه
سطوح سیگنال ورودی/خروجی ۲۴ V DC
حالت‌های اندازه‌گیری و کاری Count؛ frequency measurement؛ period measurement؛ PWM
رزولوشن زمانی و Timestamp ثبت رویداد و زمان‌بندی سریع طبق پیکربندی CPU
توابع Latch، Gate و Capture Gate، latch و capture سخت‌افزاری/نرم‌افزاری
پشتیبانی Oversampling خیر
پشتیبانی حالت Isochronous بله
تشخیص عیب و Channel Diagnostics بله
ایزولاسیون الکتریکی خیر
ماژول ایمنی Fail-safe خیر
سطح ایمنی SIL/PL غیر ایمنی
ولتاژ تغذیه ۲۴ V DC (۱۹.۲ تا ۲۸.۸ V)؛ تغذیه انکودر ۲۴V تا ۳۰۰ mA
جریان مصرفی ۶۰ mA
توان تلفاتی ۱ W معمول
عرض ماژول ۱۵ mm
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
درجه حفاظت IP۲۰
فضای آدرس و داده فرایندی ۱۶ byte ورودی و ۱۲ byte خروجی؛ Fast mode: ۴ byte ورودی و ۰ خروجی؛ Motion Control: ۴ byte خروجی
نرم‌افزار مهندسی و نسخه لازم STEP ۷ TIA Portal V۱۵ SP۱+؛ STEP ۷ V۵.۶+؛ GSDML V۲.۳۴
Firmware و قابلیت به‌روزرسانی قابل به‌روزرسانی از طریق TIA Portal
روش سیم‌بندی و شیلد ورودی ۲۴V؛ کابل شیلددار انکودر تا ۶۰۰ m و در ۲۰۰ kHz حداکثر ۵۰ m؛ DI/DQ تا ۱۰۰۰ m شیلددار
سازگاری، محدودیت و ملزومات Isochronous؛ Fast mode؛ TO High_Speed_Counter و S۷-۱۵۰۰ Motion Control؛ S۷-۳۰۰/۴۰۰/۱۲۰۰/۱۵۰۰ و PROFIBUS/PROFINET استاندارد
گواهی‌ها و استانداردهای صنعتی CE، UL/cUL و RoHS طبق اسناد رسمی مدل
Hot Swap / Configuration in RUN تعویض ماژول در ایستگاه ET ۲۰۰SP طبق قابلیت‌های IM/CPU
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. برق را قطع و BU type A0 را نصب کنید.
  2. انکودر یا سنسور Pulse 24V را با کابل شیلددار و تغذیه مجاز سیم‌بندی کنید.
  3. برای 200 kHz طول کابل انکودر را حداکثر 50 متر نگه دارید و شیلد را صحیح زمین کنید.
  4. DI/DQها و بارهای 24V را با حفاظت اتصال کوتاه و derating متصل کنید.
  5. در TIA Portal V15 SP1+ نوع سیگنال، gate/capture، محدوده شمارش و Motion Control را تنظیم کنید.
  6. جهت شمارش، Diagnostics و مقادیر مقایسه را بدون بار بحرانی آزمایش کنید.
