ماژول مستر AS-Interface زیمنس ET 200SP مدل CM AS-i Master ST

CM AS-i Master ST

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

ماژول CM AS-i Master ST زیمنس برای ET 200SP، مطابق AS-Interface V3.0 و مناسب اتصال حداکثر 62 تجهیز AS-i.

معرفی محصول

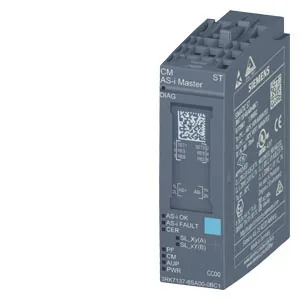

ET 200SP CM AS-i Master ST با کد 3RK7137-6SA00-0BC1 ماژول مستر AS-Interface نسخه 3.0 با پروفایل M4 است. یک شبکه AS-i و حداکثر 62 تجهیز را مدیریت می‌کند.

ورودی/خروجی AS-iحداکثر 496 ورودی و 496 خروجی
چرخه باس5 ms برای 31 تجهیز و 10 ms برای 62 تجهیز
اتصالBaseUnit نوع C0 با عرض 20 میلی‌متر
توان تلفاتی1.7 وات
دمای کار25- تا 60+ درجه افقی؛ حداکثر 50+ درجه عمودی
ابعاد20 × 69.2 × 53.6 میلی‌متر
حفاظتIP20

ماژول ASIsafe نیست. اطلاعات از دیتاشیت رسمی زیمنس استخراج شده است.

مشخصات فنی

مدل CM AS-i Master ST
برند زیمنس
دسته‌بندی ماژول تکنولوژی و ارتباطی PLC
کشور تولید یا مونتاژ آلمان
نوع ماژول تکنولوژی/ارتباطی ماژول ارتباطی AS-Interface Master
سامانه و خانواده زیمنس SIMATIC ET ۲۰۰SP
سری محصول CM AS-i Master ST
مدل ماژول ۳RK۷۱۳۷-۶SA۰۰-۰BC۱
نقش و کاربرد اصلی AS-Interface Master V۳.۰ برای حداکثر ۶۲ تجهیز AS-i
تعداد کانال عملکردی ۱
تعداد ورودی دیجیتال ۴۹۶
تعداد خروجی دیجیتال ۴۹۶
تعداد پورت ارتباطی ۱
رابط‌ها و لایه فیزیکی AS-Interface از طریق ET ۲۰۰SP BaseUnit Type C۰
پروتکل‌ها و استانداردهای پشتیبانی‌شده AS-Interface V۳.۰، Master Profile M۴
نوع کانکتور و ترمینال BaseUnit ET ۲۰۰SP نوع C۰، عرض ۲۰ میلی‌متر
BaseUnit یا کانکتور جداگانه لازم است بله
نوع BaseUnit سازگار ET ۲۰۰SP BaseUnit Type C۰
حداکثر نرخ انتقال داده چرخه AS-i وابسته به تعداد اسلیوها
انواع انکودر قابل اتصال کاربرد ندارد
سطوح سیگنال ورودی/خروجی باس دو سیمه AS-i
حالت‌های اندازه‌گیری و کاری AS-i master؛ مدیریت اسلیو و diagnostics
رزولوشن زمانی و Timestamp Cycle time طبق تعداد آدرس‌های AS-i
توابع Latch، Gate و Capture کاربرد ندارد
پشتیبانی Oversampling خیر
پشتیبانی حالت Isochronous خیر
تشخیص عیب و Channel Diagnostics بله
ایزولاسیون الکتریکی بله
ماژول ایمنی Fail-safe خیر
سطح ایمنی SIL/PL غیر ایمنی؛ برای Safety at Work اجزای اختصاصی لازم است
ولتاژ تغذیه از AS-i و باس پشتی؛ ۲۴/۳۰ V و حداکثر ۷۰ mA از AS-i
جریان مصرفی ۷۰ mA
توان تلفاتی ۱.۷
عرض ماژول ۲۰ mm
حداقل دمای کاری -۲۵ °C
حداکثر دمای کاری ۶۰ °C
درجه حفاظت IP۲۰
فضای آدرس و داده فرایندی آدرس‌دهی اسلیوهای AS-i و داده فرایندی ماژول
نرم‌افزار مهندسی و نسخه لازم STEP ۷، GSD یا Command Interface
Firmware و قابلیت به‌روزرسانی قابل به‌روزرسانی طبق راهنمای Siemens
روش سیم‌بندی و شیلد کابل زرد AS-i و منبع تغذیه AS-i مطابق توپولوژی مجاز
سازگاری، محدودیت و ملزومات حداکثر ۶۲ تجهیز AS-i؛ Power۲۴V؛ افزونگی S۲ از FW۱.۱.۰ و R۱ از FW۱.۱.۱۱ با IM سازگار
گواهی‌ها و استانداردهای صنعتی AS-Interface V۳.۰، CE، UKCA، UL، EAC، RCM، FM، CCC-Ex و IECEx
Hot Swap / Configuration in RUN پشتیبانی افزونگی S۲/R۱ با اجزای سازگار
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

راهنمای نصب

  1. تغذیه ایستگاه ET 200SP و شبکه AS-i را قطع کنید.
  2. BaseUnit نوع C0 را نصب و ماژول را روی آن قرار دهید.
  3. هادی‌های ASI+ و ASI- را طبق نقشه رسمی متصل و پلاریته را کنترل کنید.
  4. پیکربندی را با STEP 7، GSD یا Command Interface انجام دهید.
  5. در صورت استفاده از افزونگی S2 یا R1، نسخه Firmware و IM سازگار را کنترل کنید.
  6. LEDهای DIAG، AS-i OK، FAULT و وضعیت Slaveها را آزمایش کنید.

نکته: این ماژول به‌تنهایی برای عملکرد ایمنی ASIsafe مناسب نیست.
