زیمنس

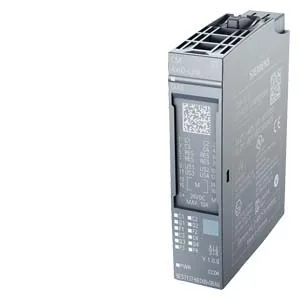

ماژول مستر IO-Link زیمنس ET 200SP مدل CM 4xIO-Link ST

CM 4xIO-Link ST

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

ماژول مستر IO-Link زیمنس ET 200SP مدل CM 4xIO-Link ST با کد سفارش 6ES7137-6BD00-0BA0؛ اتصال و پارامترگذاری چهار تجهیز IO-Link یا سنسور/اکچویتور استاندارد.

SIMATIC ET 200SP CM 4xIO-Link ST با کد سفارش 6ES7137-6BD00-0BA0، مستر چهارپورتی IO-Link V1.1 است و هر چهار پورت را هم‌زمان کنترل می‌کند.

مشخصهمقدار رسمی
پورت‌ها4 پورت IO-Link؛ نوع A و نوع B با تغذیه خارجی 24 V DC
نرخ‌هاCOM1: 4.8، COM2: 38.4 و COM3: 230.4 kBaud
چرخه و کابلحداقل 2 ms؛ طول کابل حداکثر 20 m
داده فرایندیهر پورت حداکثر 32 byte ورودی/خروجی؛ کل ماژول 144 byte ورودی و 128 byte خروجی
تغذیه و تلفات24 V DC (20.4 تا 28.8 V)؛ تلفات معمول 1 W
خروجی700 mA نامی هر کانال؛ مجموع حداکثر 2.1 A؛ حفاظت اتصال کوتاه
مهندسیSTEP 7 TIA Portal V15+؛ GSDML V2.3
دمای کارافقی: ‎-30 تا 60°C؛ عمودی: ‎-30 تا 50°C
ابعاد و وزن15×73×58 mm؛ حدود 30 g

این مدل Master Backup و پیکربندی بدون S7-PCT را پشتیبانی می‌کند؛ ماژول Fail-safe نیست.

مشخصات فنی

مدل CM 4xIO-Link ST
برند زیمنس
دسته‌بندی ماژول تکنولوژی و ارتباطی PLC
کشور تولید یا مونتاژ آلمان
نوع ماژول تکنولوژی/ارتباطی CM ۴x IO-Link ST؛ IO-Link Master V۱.۱
سامانه و خانواده زیمنس SIMATIC ET ۲۰۰SP
سری محصول ET ۲۰۰SP
مدل ماژول CM ۴xIO-Link ST
نقش و کاربرد اصلی اتصال و پارامترگذاری چهار تجهیز IO-Link یا سنسور/اکچویتور استاندارد
تعداد کانال عملکردی ۴
تعداد ورودی دیجیتال ۰
تعداد خروجی دیجیتال ۰
تعداد پورت ارتباطی ۴
رابط‌ها و لایه فیزیکی چهار پورت IO-Link کلاس A
پروتکل‌ها و استانداردهای پشتیبانی‌شده IO-Link Master V۱.۱؛ COM۱/COM۲/COM۳
نوع کانکتور و ترمینال ۴ پورت IO-Link نوع A؛ نوع B با تغذیه خارجی ۲۴ V DC؛ اتصال سه‌سیمه
BaseUnit یا کانکتور جداگانه لازم است بله
نوع BaseUnit سازگار BU type A۰
حداکثر نرخ انتقال داده COM۱: ۴.۸ kBaud؛ COM۲: ۳۸.۴ kBaud؛ COM۳: ۲۳۰.۴ kBaud
انواع انکودر قابل اتصال کاربرد ندارد
سطوح سیگنال ورودی/خروجی IO-Link و SIO روی پورت‌ها
حالت‌های اندازه‌گیری و کاری IO-Link communication؛ SIO؛ parameter server
رزولوشن زمانی و Timestamp Cycle time وابسته به تجهیز و COM speed
توابع Latch، Gate و Capture کاربرد ندارد
پشتیبانی Oversampling خیر
پشتیبانی حالت Isochronous خیر
تشخیص عیب و Channel Diagnostics بله
ایزولاسیون الکتریکی بله
ماژول ایمنی Fail-safe خیر
سطح ایمنی SIL/PL غیر ایمنی
ولتاژ تغذیه ۲۴ V DC (محدوده ۲۰.۴ تا ۲۸.۸ V)
جریان مصرفی ۴۵ mA
توان تلفاتی ۱ W معمول
عرض ماژول ۱۵ mm
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
درجه حفاظت IP۲۰
فضای آدرس و داده فرایندی هر پورت: حداکثر ۳۲ byte ورودی و ۳۲ byte خروجی؛ کل ماژول: ۱۴۴ byte ورودی و ۱۲۸ byte خروجی؛ حافظه پارامتر هر پورت ۲ kbyte
نرم‌افزار مهندسی و نسخه لازم STEP ۷ TIA Portal V۱۵+؛ STEP ۷ V۵.۵+؛ PROFINET GSDML V۲.۳
Firmware و قابلیت به‌روزرسانی Firmware V۲.۲.۲؛ قابل به‌روزرسانی؛ HW FS۲۰
روش سیم‌بندی و شیلد کابل IO-Link سه‌سیمه تا ۲۰ m؛ پورت نوع B نیازمند ترمینال تغذیه خارجی ۲۴ V DC است
سازگاری، محدودیت و ملزومات ۴ پورت هم‌زمان؛ IO-Link ۱.۰/۱.۱؛ کابل حداکثر ۲۰ m؛ چرخه حداقل ۲ ms؛ Master Backup دارد؛ پیکربندی بدون S۷-PCT ممکن است
گواهی‌ها و استانداردهای صنعتی IO-Link V۱.۱، CE، UL/cUL و RoHS
Hot Swap / Configuration in RUN طبق قابلیت IM/CPU ایستگاه
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. برق ایستگاه ET 200SP را قطع و نبود ولتاژ را تأیید کنید.
  2. BaseUnit نوع A0 را روی ریل نصب و ماژول را طبق راهنمای ET 200SP جاگذاری کنید.
  3. تجهیز IO-Link را با کابل سه‌سیمه و طول حداکثر 20 متر به پورت مربوط وصل کنید؛ برای Port Class B، تغذیه خارجی 24 V DC را از ترمینال مناسب تأمین کنید.
  4. منبع 24 V DC را در محدوده 20.4 تا 28.8 V متصل کنید و محدودیت جریان 700 mA هر کانال و 2.1 A مجموع را رعایت کنید.
  5. در TIA Portal V15 یا بالاتر، حالت IO-Link/DI/DQ، پورت، زمان چرخه و پارامترهای دستگاه را تنظیم کنید.
  6. پس از روشن‌کردن، LEDهای PWR، DIAG، وضعیت کانال و خطای پورت را کنترل و تبادل داده را مرحله‌ای آزمایش کنید.
