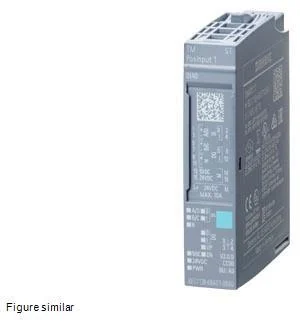

ماژول موقعیت‌خوان زیمنس ET 200SP مدل TM PosInput 1

TM PosInput 1

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

ماژول موقعیت‌خوان زیمنس ET 200SP مدل TM PosInput 1 با کد سفارش 6ES7138-6BA01-0BA0؛ خواندن موقعیت، شمارش و اندازه‌گیری با انکودر افزایشی RS-422 یا انکودر مطلق SSI.

SIMATIC ET 200SP TM PosInput 1 با کد 6ES7138-6BA01-0BA0 برای شمارش و موقعیت‌خوانی انکودرهای Incremental و Absolute SSI است.

ورودی/خروجی2 DI و 2 DQ ترانزیستوری
انکودرRS-422، TTL 5V push-pull و SSI تک‌دور/چنددور
فرکانسشمارش تا 4 MHz؛ SSI clock تا 2 MHz
تغذیه24 V DC؛ تغذیه انکودر 5V/24V تا 300 mA؛ تلفات 1.5 W
مهندسیTIA Portal V16+
ابعاد/وزن15×73×58 mm؛ حدود 45 g

مشخصات فنی

مدل TM PosInput 1
برند زیمنس
دسته‌بندی ماژول تکنولوژی و ارتباطی PLC
کشور تولید یا مونتاژ آلمان
نوع ماژول تکنولوژی/ارتباطی TM PosInput ۱؛ Firmware V۲.۰ قابل به‌روزرسانی
سامانه و خانواده زیمنس SIMATIC ET ۲۰۰SP
سری محصول ET ۲۰۰SP
مدل ماژول TM PosInput ۱
نقش و کاربرد اصلی شمارنده و موقعیت‌خوان برای انکودر incremental RS-۴۲۲/TTL یا absolute SSI، با ۲DI و ۲DQ
تعداد کانال عملکردی ۱
تعداد ورودی دیجیتال ۲
تعداد خروجی دیجیتال ۲
تعداد پورت ارتباطی ۰
رابط‌ها و لایه فیزیکی RS-۴۲۲ برای انکودر افزایشی؛ SSI برای انکودر مطلق
پروتکل‌ها و استانداردهای پشتیبانی‌شده SSI؛ سیگنال تفاضلی RS-۴۲۲
نوع کانکتور و ترمینال ترمینال BaseUnit نوع A۰
BaseUnit یا کانکتور جداگانه لازم است بله
نوع BaseUnit سازگار BU type A۰
حداکثر نرخ انتقال داده مطابق نوع و پارامتر انکودر
حداکثر فرکانس شمارش یا پالس ۴ MHz با ارزیابی چهارگانه؛ ورودی incremental تا ۱ MHz؛ SSI clock تا ۲ MHz
عرض شمارنده ۳۲
انواع انکودر قابل اتصال Incremental متقارن RS-۴۲۲؛ Incremental TTL ۵V push-pull؛ Absolute SSI تک‌دور/چنددور
سطوح سیگنال ورودی/خروجی سیگنال تفاضلی RS-۴۲۲ و SSI؛ DI/DQ کمکی ۲۴ V DC
حالت‌های اندازه‌گیری و کاری Position input؛ counting؛ speed/frequency measurement
رزولوشن زمانی و Timestamp ثبت موقعیت و رویداد سریع در چرخه ET ۲۰۰SP
توابع Latch، Gate و Capture Latch، gate و capture بر اساس پارامترگذاری
پشتیبانی Oversampling خیر
پشتیبانی حالت Isochronous بله
تشخیص عیب و Channel Diagnostics بله
ایزولاسیون الکتریکی بله
ماژول ایمنی Fail-safe خیر
سطح ایمنی SIL/PL غیر ایمنی
ولتاژ تغذیه ۲۴ V DC (۱۹.۲ تا ۲۸.۸ V)؛ تغذیه انکودر ۵V یا ۲۴V تا مجموع ۳۰۰ mA
توان تلفاتی ۱.۵ W معمول
عرض ماژول ۱۵ mm
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
درجه حفاظت IP۲۰
فضای آدرس و داده فرایندی ۱۶ byte ورودی و ۱۲ byte خروجی؛ Fast mode: ۴ byte ورودی و ۰ خروجی؛ Motion Control: ۴ byte خروجی
نرم‌افزار مهندسی و نسخه لازم STEP ۷ TIA Portal V۱۶+؛ STEP ۷ V۵.۶ با نسخه قبلی ۶BA۰۰؛ GSDML V۲.۳۴
Firmware و قابلیت به‌روزرسانی قابل به‌روزرسانی از طریق TIA Portal
روش سیم‌بندی و شیلد انکودر RS-۴۲۲/SSI با کابل شیلددار؛ طول SSI تا ۳۲۰ m در ۱۲۵ kHz و تا ۸ m در ۲ MHz؛ محدودیت طول مطابق نرخ
سازگاری، محدودیت و ملزومات Fast mode؛ TO High_Speed_Counter؛ S۷-۱۵۰۰ Motion Control؛ کنترلرهای S۷-۳۰۰/۴۰۰/۱۲۰۰/۱۵۰۰ و PROFIBUS/PROFINET استاندارد
گواهی‌ها و استانداردهای صنعتی CE، UL/cUL و RoHS طبق اسناد رسمی
Hot Swap / Configuration in RUN طبق قابلیت IM/CPU ایستگاه
جریان مصرفی ۷۵ mA
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. برق را قطع و BU type A0 را نصب کنید.
  2. انکودر RS-422/TTL/SSI را با کابل شیلددار و تغذیه 5V یا 24V مجاز سیم‌بندی کنید.
  3. طول کابل SSI را با فرکانس clock تطبیق دهید؛ در 2 MHz حداکثر 8 متر است.
  4. DI/DQها و تغذیه 24V را با رعایت قطبیت و حفاظت بار متصل کنید.
  5. در TIA Portal V16+ نوع انکودر، کد Gray/Binary، فرکانس، gate/capture و Motion Control را تنظیم کنید.
  6. Diagnostics، جهت شمارش و موقعیت را قبل از اتصال به فرآیند بحرانی آزمایش کنید.
