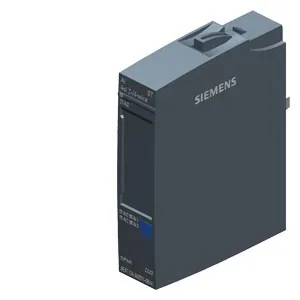

ماژول ورودی آنالوگ زیمنس ET 200SP مدل AI 4xI 2/4-wire ST

AI 4xI 2/4-wire ST

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
معرفی

معرفی کالا

AI 4xI 2/4-wire ST زیمنس با کد سفارش 6ES7134-6GD01-0BA1؛ ورودی آنالوگ جریان (AI) برای سامانه ET 200SP.

SIMATIC ET 200SP AI 4xI 2-/4-wire ST با کد 6ES7134-6GD01-0BA1 ماژول چهارکاناله ورودی جریان 16 بیتی برای ترانسمیترهای دوسیمه و چهارسیمه است.

رنج‌ها0–20، 4–20 و ±20 mA
ورودی4 ورودی تفاضلی؛ 100 Ω
تغذیه سنسور24 V؛ 20 mA پیوسته هر کانال
دقت پایه±0.3%
تغذیه ماژول24 V DC؛ تلفات 0.85 W بدون سنسور
مهندسیTIA Portal V14+

مشخصات فنی

مدل AI 4xI 2/4-wire ST
برند زیمنس
دسته‌بندی ماژول ورودی و خروجی
نوع ماژول I/O AI ۴xI ۲-/۴-wire ST از FS۰۲؛ Firmware قابل به‌روزرسانی
سامانه و خانواده زیمنس ET ۲۰۰SP
سری محصول SIMATIC ET ۲۰۰SP
مدل ماژول AI ۴xI ۲/۴-wire ST
تعداد کل کانال‌ها ۴
تعداد ورودی دیجیتال ۰
تعداد خروجی دیجیتال ۰
تعداد ورودی آنالوگ ۴
استاندارد و گواهی صنعتی CE، RoHS
تعداد خروجی آنالوگ ۰
رزولوشن مبدل آنالوگ (bit) ۱۶
نوع اتصال و ترمینال چهار ورودی جریان تفاضلی؛ ترانسمیتر دوسیمه یا چهارسیمه؛ BU A۰/A۱
جریان مصرفی ۳۷ mA
توان تلفاتی ۰.۸۵ W بدون تغذیه سنسور
زمان پاسخ یا تبدیل Sigma-Delta؛ تبدیل هر کانال ۱۸۰/۶۰/۵۰ ms با حذف نویز ۱۶.۶/۵۰/۶۰ Hz
ایزولاسیون الکتریکی بله
تشخیص عیب و Diagnostic بله
ماژول ایمنی Fail-safe خیر
عرض ماژول ۱۵ mm
درجه حفاظت IP۲۰
روش سیم‌بندی سنسور/اکچویتور ترانسمیتر جریان ۲-wire یا ۴-wire؛ کابل شیلددار تا ۱۰۰۰ m؛ بار ترانسمیتر دوسیمه حداکثر ۶۵۰ Ω
پشتیبانی HART خیر
BaseUnit یا کانکتور جداگانه لازم است بله
شرح سازگاری و ملزومات Standard؛ CC۰۳؛ پارامتردهی در RUN؛ بدون Calibration in RUN، Isochronous، Oversampling و MSI
آدرس‌دهی و پارامتردهی ۸ byte + یک byte Quality Information
نرم‌افزار مهندسی سازگار TIA Portal V۱۴+؛ STEP ۷ V۵.۶+؛ PCS ۷ V۸.۱ SP۱+؛ GSDML V۲.۳
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
پشتیبانی حالت Isochronous خیر
نیاز به BusAdapter جداگانه خیر
Server Module همراه محصول خیر
محدودیت پیکربندی و سازگاری ET ۲۰۰SP؛ BaseUnit A۰/A۱؛ کد رنگ CC۰۳
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. برق را قطع و BaseUnit A0 یا A1 را نصب کنید.
  2. ترانسمیتر دوسیمه را با تغذیه کانال و ترانسمیتر چهارسیمه را با منبع مستقل مطابق نقشه سیم‌بندی کنید.
  3. کابل شیلددار را تا 1000 متر نگه دارید و برای ترانسمیتر دوسیمه بار حداکثر 650 اهم را رعایت کنید.
  4. تغذیه 24 V DC را وصل کنید.
  5. در TIA Portal V14+ رنج جریان، حذف نویز و Smoothing را تنظیم کنید.
  6. Wire Break در 4–20 mA، Short Circuit تغذیه سنسور و Overflow/Underflow را آزمایش کنید.
