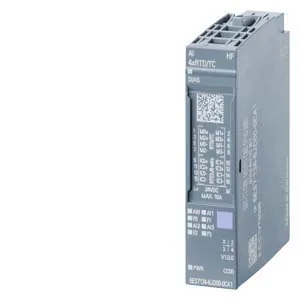

ماژول ورودی آنالوگ زیمنس ET 200SP مدل AI 4xRTD/TC HF

AI 4xRTD/TC HF

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
معرفی

معرفی کالا

AI 4xRTD/TC HF زیمنس با کد سفارش 6ES7134-6JD00-0CA1؛ ورودی آنالوگ دما (AI RTD/TC) برای سامانه ET 200SP.

SIMATIC ET 200SP AI 4xRTD/TC HF با کد 6ES7134-6JD00-0CA1 ورودی آنالوگ چهارکاناله 16 بیتی برای RTD، TC، مقاومت و ولتاژ است.

اتصال RTDدوسیمه، سه‌سیمه و چهارسیمه
سنسورهاPt/Ni/Cu، PTC، مقاومت و ترموکوپل‌های صنعتی
دقتتا ±0.1%؛ Sigma-Delta
توابعMSI، Range Scaling، Calibration/Reparameterization در RUN
تغذیه24 V DC؛ تلفات 0.75 W
مهندسیTIA Portal V21.1+

مشخصات فنی

مدل AI 4xRTD/TC HF
برند زیمنس
دسته‌بندی ماژول ورودی و خروجی
نوع ماژول I/O AI ۴xRTD/TC ۲-/۳-/۴-wire HF از FS۲۲؛ Firmware V۳.۰.۰ با Signed Update
سامانه و خانواده زیمنس ET ۲۰۰SP
سری محصول SIMATIC ET ۲۰۰SP
مدل ماژول AI ۴xRTD/TC HF
تعداد کل کانال‌ها ۴
تعداد ورودی دیجیتال ۰
تعداد خروجی دیجیتال ۰
تعداد ورودی آنالوگ ۴
استاندارد و گواهی صنعتی CE، RoHS
تعداد خروجی آنالوگ ۰
رزولوشن مبدل آنالوگ (bit) ۱۶
نوع اتصال و ترمینال RTD/Resistance دوسیمه، سه‌سیمه یا چهارسیمه؛ BU A۰/A۱
توان تلفاتی ۰.۷۵ W معمول
زمان پاسخ یا تبدیل Sigma-Delta؛ تبدیل ۱۸۰/۶۰/۵۰ ms یا ۶۷.۵/۲۲.۵/۱۸.۷۵ ms؛ برای جبران خط سه‌سیمه یک چرخه اضافه
ایزولاسیون الکتریکی بله
تشخیص عیب و Diagnostic بله
ماژول ایمنی Fail-safe خیر
عرض ماژول ۱۵ mm
درجه حفاظت IP۲۰
روش سیم‌بندی سنسور/اکچویتور RTD/Resistance دو، سه یا چهار سیمه؛ کابل شیلددار تا ۲۰۰ m و TC تا ۵۰ m
پشتیبانی HART خیر
BaseUnit یا کانکتور جداگانه لازم است بله
شرح سازگاری و ملزومات High Feature؛ MSI؛ Range scalable؛ پارامتردهی و کالیبراسیون در RUN؛ بدون Isochronous/Oversampling
آدرس‌دهی و پارامتردهی ۸ byte + یک byte Quality Information
نرم‌افزار مهندسی سازگار TIA Portal V۲۱ HSP۰۴۹۵ / V۲۱.۱+؛ STEP ۷ V۵.۷ SP۳ HF۳ HSP۰۳۴۸ V۲.۰؛ PCS ۷ V۱۰.۱؛ GSDML V۲.۴۵
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
پشتیبانی حالت Isochronous خیر
نیاز به BusAdapter جداگانه خیر
Server Module همراه محصول خیر
محدودیت پیکربندی و سازگاری ET ۲۰۰SP؛ BaseUnit A۰/A۱؛ کد رنگ CC۰۰
جریان مصرفی ۳۵ mA
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. برق را قطع و BaseUnit A0 یا A1 را نصب کنید.
  2. RTD را مطابق انتخاب دو، سه یا چهارسیمه و TC را با کابل جبران‌ساز صحیح سیم‌بندی کنید.
  3. برای اتصال سه‌سیمه جبران مقاومت خط را فعال و کابل شیلددار را تا 200 متر نگه دارید؛ TC حداکثر 50 متر.
  4. تغذیه 24 V DC را وصل کنید.
  5. در TIA Portal نوع سنسور، Compensation، واحد دما، حذف نویز و Smoothing را تنظیم کنید.
  6. Wire Break، Limit Alarm و Overflow/Underflow هر کانال را آزمایش کنید.
