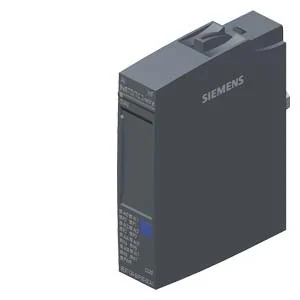

ماژول ورودی آنالوگ زیمنس ET 200SP مدل AI 8xRTD/TC 2-wire HF

AI 8xRTD/TC 2-wire HF

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
معرفی

معرفی کالا

AI 8xRTD/TC 2-wire HF زیمنس با کد سفارش 6ES7134-6JF00-0CA1؛ ورودی آنالوگ دما (AI RTD/TC) برای سامانه ET 200SP.

SIMATIC ET 200SP AI 8xRTD/TC 2-wire HF با کد 6ES7134-6JF00-0CA1 ورودی آنالوگ هشت‌کاناله 16 بیتی برای RTD، ترموکوپل، مقاومت و ولتاژ کم‌دامنه است.

سنسورهاPt/Ni، PTC، مقاومت تا 6 kΩ و TC انواع B/C/E/J/K/L/N/R/S/T/U
اتصالدوسیمه؛ BaseUnit A0/A1
دقتتا ±0.1%؛ Sigma-Delta
توابعMSI، Range Scaling، پارامتردهی و کالیبراسیون در RUN
تغذیه24 V DC؛ تلفات 0.75 W
مهندسیTIA Portal V21.1+

مشخصات فنی

مدل AI 8xRTD/TC 2-wire HF
برند زیمنس
دسته‌بندی ماژول ورودی و خروجی
نوع ماژول I/O AI ۸xRTD/TC ۲-wire HF از FS۲۲؛ Firmware V۳.۰.۰ با Signed Update
سامانه و خانواده زیمنس ET ۲۰۰SP
سری محصول SIMATIC ET ۲۰۰SP
مدل ماژول AI ۸xRTD/TC ۲-wire HF
تعداد کل کانال‌ها ۸
تعداد ورودی دیجیتال ۰
تعداد خروجی دیجیتال ۰
تعداد ورودی آنالوگ ۸
استاندارد و گواهی صنعتی CE، RoHS
تعداد خروجی آنالوگ ۰
رزولوشن مبدل آنالوگ (bit) ۱۶
نوع اتصال و ترمینال اتصال دوسیمه RTD/Resistance؛ BU type A۰ یا A۱
جریان مصرفی ۳۵ mA
توان تلفاتی ۰.۷۵ W معمول
زمان پاسخ یا تبدیل Sigma-Delta؛ زمان تبدیل ۱۸۰/۶۰/۵۰ ms یا ۶۷.۵/۲۲.۵/۱۸.۷۵ ms بسته به حذف نویز
ایزولاسیون الکتریکی بله
تشخیص عیب و Diagnostic بله
ماژول ایمنی Fail-safe خیر
عرض ماژول ۱۵ mm
درجه حفاظت IP۲۰
روش سیم‌بندی سنسور/اکچویتور اندازه‌گیری ولتاژ و RTD/Resistance دوسیمه؛ کابل شیلددار تا ۲۰۰ m و TC تا ۵۰ m
پشتیبانی HART خیر
BaseUnit یا کانکتور جداگانه لازم است بله
شرح سازگاری و ملزومات High Feature؛ MSI؛ Range scalable؛ پارامتردهی و کالیبراسیون در RUN؛ بدون Isochronous/Oversampling
آدرس‌دهی و پارامتردهی ۱۶ byte + یک byte Quality Information
نرم‌افزار مهندسی سازگار TIA Portal V۲۱ HSP۰۴۹۵ / V۲۱.۱+؛ STEP ۷ V۵.۷ SP۳ HF۳ HSP۰۳۴۸ V۲.۰؛ PCS ۷ V۱۰.۱؛ GSDML V۲.۴۵
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
پشتیبانی حالت Isochronous خیر
نیاز به BusAdapter جداگانه خیر
Server Module همراه محصول خیر
محدودیت پیکربندی و سازگاری ET ۲۰۰SP؛ BaseUnit A۰/A۱؛ کد رنگ CC۰۰؛ Firmware V۲.۱
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. برق را قطع و BaseUnit A0 یا A1 را نصب کنید.
  2. RTD/Resistance را فقط به‌صورت دوسیمه و TC را با کابل جبران‌ساز صحیح متصل کنید.
  3. کابل شیلددار را تا 200 متر و برای ترموکوپل حداکثر 50 متر نگه دارید.
  4. تغذیه 24 V DC را در محدوده 19.2 تا 28.8 V وصل کنید.
  5. در TIA Portal نوع سنسور، واحد °C/°F/K، Compensation، حذف نویز و Smoothing را تنظیم کنید.
  6. Wire Break، Limit Alarm و Overflow/Underflow هر کانال را پیش از بهره‌برداری آزمایش کنید.
