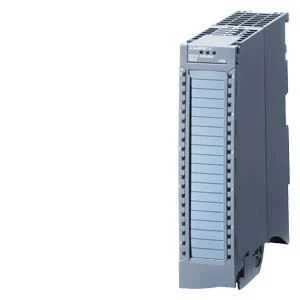

ماژول ورودی آنالوگ زیمنس S7-1500 مدل AI 8xU/I/RTD/TC ST

AI 8xU/I/RTD/TC ST

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
معرفی

معرفی کالا

AI 8xU/I/RTD/TC ST زیمنس با کد سفارش 6ES7531-7KF00-0AB0؛ ورودی آنالوگ (AI) برای سامانه ET 200MP / S7-1500.

SIMATIC S7-1500 AI 8xU/I/RTD/TC ST با کد 6ES7531-7KF00-0AB0 ورودی آنالوگ 16 بیتی چندمنظوره است.

کانال‌ها8 کانال U/I/TC؛ حداکثر 4 کانال RTD
سنسورهاولتاژ، جریان، Pt/Ni، مقاومت/PTC و TCهای B/E/J/K/N/R/S/T
دقتحد عملیاتی U/I/R حدود ±0.3%
توابعMSI، Calibration/Reparameterization در RUN و Hardware Interrupt
تغذیه24V DC؛ تلفات 2.7W
نصبFront Connector جداگانه

مشخصات فنی

مدل AI 8xU/I/RTD/TC ST
برند زیمنس
دسته‌بندی ماژول ورودی و خروجی
نوع ماژول I/O S۷-۱۵۰۰ AI ۸xU/I/RTD/TC ST، FS۰۴، Firmware V۲.۰.۰ قابل به‌روزرسانی
سامانه و خانواده زیمنس ET ۲۰۰MP / S۷-۱۵۰۰
سری محصول SIMATIC S۷-۱۵۰۰ SM ۵۳۱
مدل ماژول AI ۸xU/I/RTD/TC ST
تعداد کل کانال‌ها ۸
تعداد ورودی دیجیتال ۰
تعداد خروجی دیجیتال ۰
تعداد ورودی آنالوگ ۸
استاندارد و گواهی صنعتی CE، RoHS
تعداد خروجی آنالوگ ۰
رزولوشن مبدل آنالوگ (bit) ۱۶
نوع اتصال و ترمینال ۸ کانال U/I/TC و ۴ کانال RTD؛ Front Connector پیچ یا Push-in جداگانه
جریان مصرفی ۲۵۵ mA
توان تلفاتی ۲.۷ W؛ مصرف Backplane ۰.۷ W
زمان پاسخ یا تبدیل Integration ۲.۵/۱۶.۶۷/۲۰/۱۰۰ ms؛ تبدیل پایه ۹/۲۳/۲۷/۱۰۷ ms
ایزولاسیون الکتریکی بله
تشخیص عیب و Diagnostic بله
ماژول ایمنی Fail-safe خیر
عرض ماژول ۳۵ mm
درجه حفاظت IP۲۰
روش سیم‌بندی سنسور/اکچویتور U/I تا ۸۰۰ m، R/RTD تا ۲۰۰ m و TC تا ۵۰ m با کابل شیلددار؛ RTD سه/چهارسیمه و PTC دوسیمه
پشتیبانی HART خیر
BaseUnit یا کانکتور جداگانه لازم است بله
شرح سازگاری و ملزومات Standard؛ MSI؛ پارامتردهی و کالیبراسیون در RUN؛ بدون Isochronous/Oversampling؛ AMS۲۷۵۰ و CQI-۹
آدرس‌دهی و پارامتردهی ۱۶ byte ورودی
نرم‌افزار مهندسی سازگار TIA Portal V۱۲+؛ STEP ۷ V۵.۵ SP۳+؛ GSDML V۲.۳
حداقل دمای کاری -۲۵ °C
حداکثر دمای کاری ۶۰ °C
پشتیبانی حالت Isochronous خیر
نیاز به BusAdapter جداگانه خیر
Server Module همراه محصول خیر
محدودیت پیکربندی و سازگاری ۸ کانال در یک گروه؛ RTD فقط ۴ کانال؛ Common-mode ۱۰V نسبت به MANA؛ Front Connector جداگانه
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. برق S7-1500 را قطع و ماژول را نصب کنید.
  2. Front Connector پیچ یا Push-in را جداگانه تهیه و Shield Bracket/Terminal همراه را نصب کنید.
  3. U/I را تا 800m، RTD را تا 200m و TC را تا 50m با کابل شیلددار سیم‌بندی کنید.
  4. برای RTD سه/چهارسیمه و برای PTC دوسیمه، جبران خط و Compensation را مطابق سنسور تنظیم کنید.
  5. در TIA Portal V12+ رنج، Integration، Smoothing، Limit Alarm و Calibration را پیکربندی کنید.
  6. Wire Break، Overflow/Underflow و Hardware Interrupt را پیش از بهره‌برداری آزمایش کنید.
