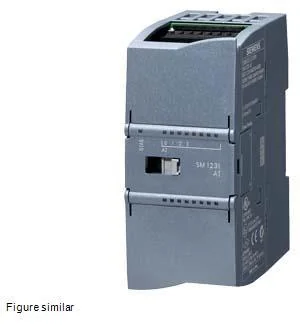

ماژول ورودی آنالوگ زیمنس SM 1231 چهار کانال کد 6ES7231-4HD32-0XB0

SM 1231 AI 4x13 bit

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

ماژول ورودی آنالوگ Siemens SIMATIC S7-1200 SM 1231 با چهار ورودی تفاضلی جریان/ولتاژ، ADC سیزده‌بیتی و پشتیبانی از ±10 V، ±5 V، ±2.5 V، 0–20 mA و 4–20 mA.

Siemens SM 1231 AI 4x13 bit 6ES7231-4HD32-0XB0 ماژول ورودی آنالوگ چهارکاناله برای SIMATIC S7-1200 است.

  • 4 ورودی آنالوگ تفاضلی جریان یا ولتاژ
  • بازه‌های ولتاژ: ±10 V، ±5 V و ±2.5 V
  • بازه‌های جریان: 0 تا 20 mA و 4 تا 20 mA
  • رزولوشن 12 bit به‌علاوه علامت؛ ADC سیزده‌بیتی
  • زمان چرخه حداکثر 625 µs برای همه کانال‌ها
  • تشخیص خطا، هشدار تشخیصی، پایش تغذیه و تشخیص قطع سیم
  • تغذیه 24 V DC؛ مصرف معمول 45 mA و 80 mA از باس پشتی 5 V؛ اتلاف 1.5 W
  • IP20؛ ابعاد 45×100×75 mm؛ وزن تقریبی 180 g؛ دمای کاری ‎-20 تا ‎+60 °C
  • تأییدیه‌های رسمی درج‌شده: CE، UKCA، EAC، UL/cULus و CSA

این مدل ورودی RTD، ترموکوپل، مقاومت یا HART ندارد. اطلاعات از دیتاشیت رسمی Siemens استخراج شده است.

مشخصات فنی

مدل SM 1231 AI 4x13 bit
برند زیمنس
دسته‌بندی ماژول ورودی و خروجی
کشور تولید یا مونتاژ آلمان
نوع ماژول I/O ورودی آنالوگ
سامانه و خانواده زیمنس SIMATIC S۷-۱۲۰۰
سری محصول SM ۱۲۳۱
مدل ماژول AI ۴x۱۳ bit
تعداد کل کانال‌ها ۴
تعداد ورودی آنالوگ ۴
استاندارد و گواهی صنعتی CE، RoHS، CE، UL، CSA، UKCA، EAC
رزولوشن مبدل آنالوگ (bit) ۱۳
نوع اتصال و ترمینال کانکتور جلویی (Front Connector)
جریان مصرفی ۴۵ mA
توان تلفاتی ۱.۵ W
زمان پاسخ یا تبدیل حداکثر ۶۲۵ µs برای همه کانال‌ها
تشخیص عیب و Diagnostic بله
ماژول ایمنی Fail-safe خیر
عرض ماژول ۴۵ mm
درجه حفاظت IP۲۰
روش سیم‌بندی سنسور/اکچویتور ورودی تفاضلی جریان یا ولتاژ؛ کانکتور جلویی لازم است
پشتیبانی HART خیر
BaseUnit یا کانکتور جداگانه لازم است بله
شرح سازگاری و ملزومات سازگار با SIMATIC S۷-۱۲۰۰؛ کانکتور جلویی مجزا لازم است
آدرس‌دهی و پارامتردهی زمان انتگرال‌گیری و هموارسازی قابل پارامتردهی
نرم‌افزار مهندسی سازگار STEP ۷ / TIA Portal برای S۷-۱۲۰۰
حداقل دمای کاری -۲۰ °C
حداکثر دمای کاری ۶۰ °C
ولتاژ تغذیه ۲۴ VDC
تعداد ورودی دیجیتال ۰
تعداد خروجی دیجیتال ۰
تعداد خروجی آنالوگ ۰
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. تغذیه S7-1200 و مدارهای فیلد را قطع کنید.
  2. ماژول را در آرایش مجاز S7-1200 نصب و کانکتور جلویی سازگار را متصل کنید.
  3. برای هر کانال نوع ورودی جریان یا ولتاژ و بازه اندازه‌گیری درست را در STEP 7/TIA Portal انتخاب کنید.
  4. سیم‌کشی تفاضلی، شیلد و زمین مرجع را مطابق راهنمای S7-1200 اجرا کنید.
  5. پس از راه‌اندازی، LEDهای کانال، هشدار قطع سیم و مقادیر خام را کنترل کنید.

هشدار: حداکثر مجاز ورودی برای جلوگیری از تخریب 35 V در حالت ولتاژ و 40 mA در حالت جریان است.
