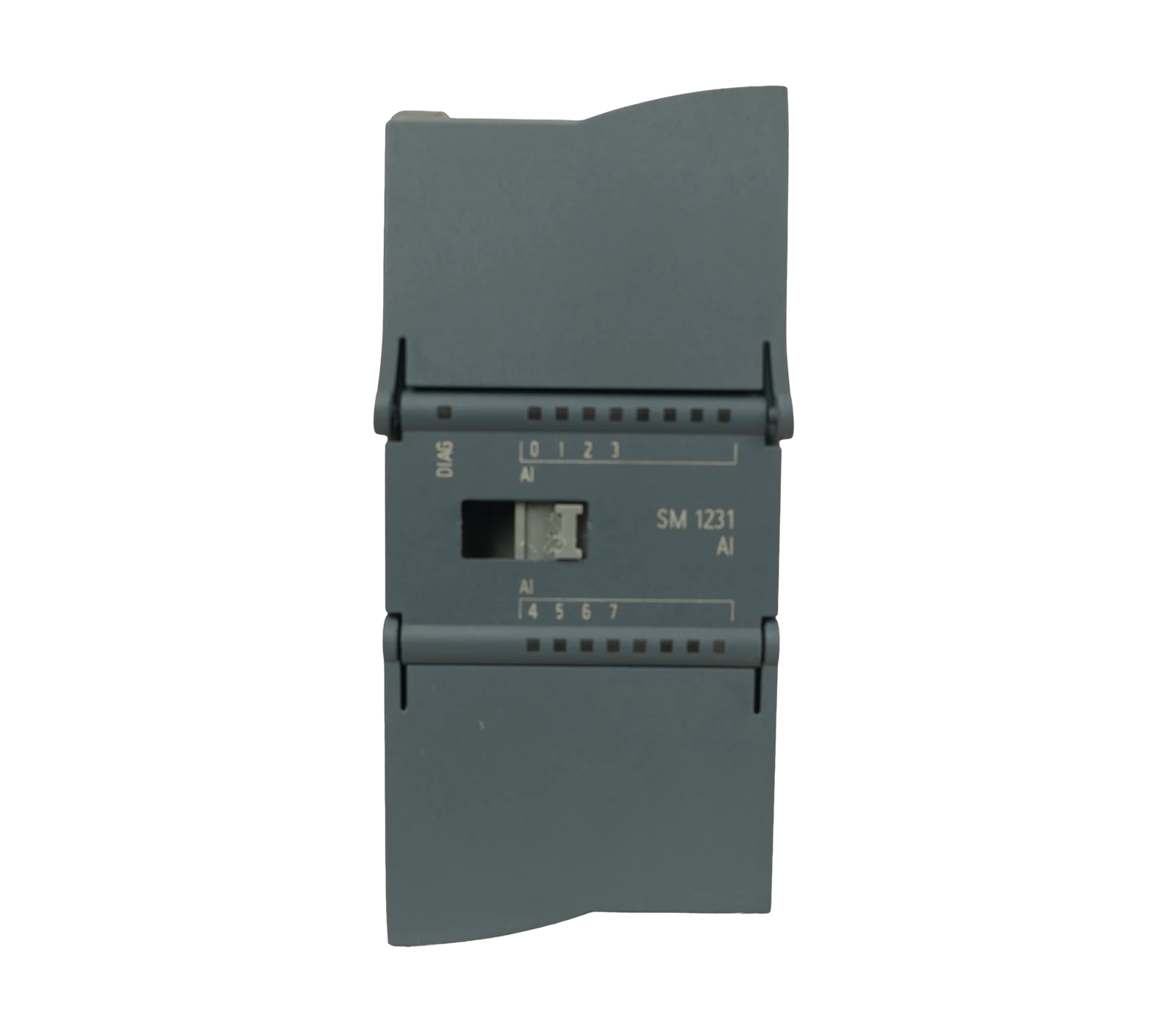

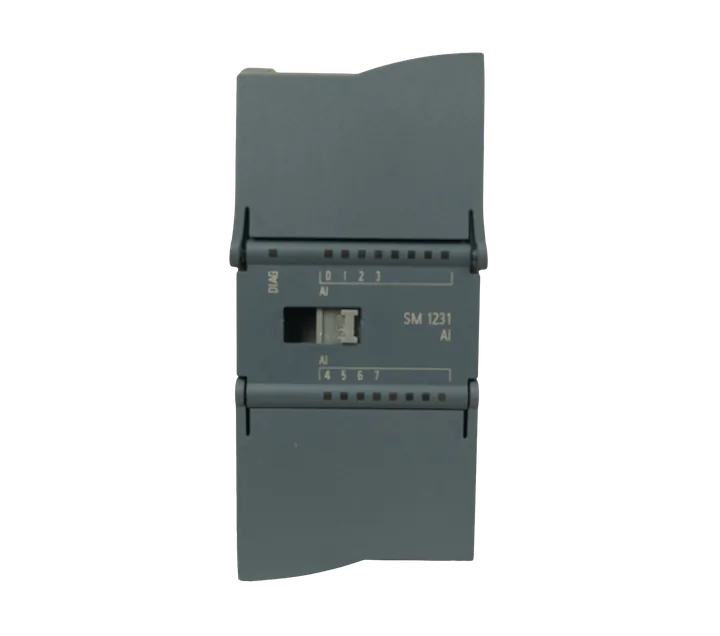

ماژول توسعه ورودی آنالوگ ۸ کاناله زیمنس برای PLCهای S7-1200 که امکان اتصال انواع سنسورهای ولتاژی و جریانی را با دقت ۱۳ بیت فراهم می‌کند.
SM1231 یکی از ماژول‌های توسعه خانواده SIMATIC S7-1200 است که برای افزایش تعداد ورودی‌های آنالوگ PLC استفاده می‌شود. این ماژول دارای هشت کانال ورودی مستقل بوده و قابلیت اندازه‌گیری سیگنال‌های استاندارد صنعتی شامل ولتاژ و جریان را دارد.
ورودی‌های هر کانال به صورت مستقل قابل تنظیم هستند؛ بنابراین می‌توان به طور هم‌زمان از سنسورهای مختلف مانند:
Pressure Transmitter
Level Transmitter
Flow Transmitter
Temperature Transmitter
Position Transmitter
Signal Conditioner
تجهیزات Instrumentation
استفاده نمود.
رزولوشن ۱۳ بیت باعث دقت مناسب در اندازه‌گیری شده و این ماژول از طریق Backplane داخلی بدون نیاز به کابل ارتباطی به CPU متصل می‌شود.
این ماژول قابلیت استفاده در اغلب پروژه‌های اتوماسیون صنعتی، سیستم‌های مانیتورینگ، خطوط تولید، سیستم‌های کنترل فرآیند، تصفیه‌خانه‌ها، صنایع غذایی، نفت و گاز و صنایع شیمیایی را دارد.
مشخصات فنی
مدل
SM1231 AI
برند
Siemens
دسته‌بندی
PLC
کشور تولید یا مونتاژ
چین
استاندارد و گواهی صنعتی
CE، UL، UKCA، EAC، ATEX، IECEx، RoHS
درجه حفاظت
IP۲۰
محل نصب
Indoor، Panel Mount، DIN Rail
حداقل دمای کاری
-۲۰ °C
حداکثر دمای کاری
۶۰ °C
ولتاژ تغذیه
۲۴ VDC
نوع سیگنال آنالوگ
۰ تا ۱۰ V، -۱۰ تا ۱۰ V، ۴ تا ۲۰ mA، ۰ تا ۲۰ mA
سیگنال خروجی
بدون سیگنال خروجی
سطح ایمنی SIL
بدون SIL
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
۱- نصب مکانیکی
نصب روی ریل استاندارد DIN
در سمت راست CPU S7-1200 قرار می‌گیرد.
توسط کانکتور داخلی Backplane به CPU متصل می‌شود.
۲- سیم‌بندی
هر کانال قابلیت تنظیم مستقل دارد.
می‌توان ورودی‌ها را به صورت:
0...10V
±10V
0...20mA
4...20mA
پیکربندی نمود.
برای سنسورهای 4-20mA معمولاً تغذیه 24VDC خارجی مورد استفاده قرار می‌گیرد.
۳- پیکربندی در TIA Portal
ایجاد پروژه
انتخاب CPU
اضافه کردن ماژول
SM1231 AI 8x13Bit
تعیین نوع سیگنال هر کانال
دانلود برنامه روی PLC
تست ورودی‌ها با Online Diagnostics
۴- راه‌اندازی
پس از اعمال تغذیه:
LED وضعیت ماژول بررسی شود.
هر کانال توسط Watch Table تست گردد.
در صورت نیاز مقادیر Raw به واحد مهندسی توسط دستور NORM_X و SCALE_X تبدیل شوند.
