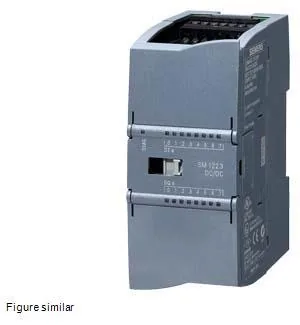

SM 1223 DI 8 / DQ 8
روی تصویر اسکرول کنید تا زوم شود با دو انگشت زوم و با یک انگشت جابه‌جا کنید
ماژول دیجیتال ترکیبی زیمنس SM 1223 DI 8x24 V DC / DQ 8x24 V DC با کد 6ES7223-1BH32-0XB0؛ هشت ورودی Sink/Source و هشت خروجی ترانزیستوری 0.5 A برای S7-1200.
ماژول رسمی Siemens SM 1223 در یک بدنه، ۸ ورودی دیجیتال و ۸ خروجی ترانزیستوری 24 V DC فراهم می‌کند.
| کد سفارش | 6ES7223-1BH32-0XB0 |
|---|---|
| نوع | SM 1223 DI 8x24 V DC / DQ 8x24 V DC |
| ورودی‌ها | ۸ DI در گروه‌های ۲؛ منحنی IEC 61131 نوع ۱ |
| خروجی‌ها | ۸ DQ ترانزیستوری 24 V DC، حداکثر 0.5 A برای هر خروجی |
| حفاظت خروجی | حفاظت اتصال کوتاه داخلی ندارد و باید خارجی تأمین شود |
| تاخیر ورودی | 0.2 تا 12.8 ms، قابل انتخاب در گروه‌های چهارتایی |
| تاخیر خروجی | 0→1 حداکثر 50 µs؛ 1→0 حداکثر 200 µs |
| بار خروجی | مقاومتی حداکثر 0.5 A؛ لامپ حداکثر 5 W؛ مجموع هر گروه تا 4 A در 50°C افقی |
| تغذیه و مصرف | 24 V DC با محدوده 20.4 تا 28.8 V؛ باس 5 V حداکثر 145 mA |
| توان تلفاتی | 2.5 W |
| ایزولاسیون | DI در گروه‌های ۲؛ DQ در گروه‌های ۱ و نسبت به باس پشت 500 V AC |
| حفاظت و دما | IP20؛ -20 تا 60°C (نصب عمودی تا 50°C) |
| ابعاد و وزن | 45 × 100 × 75 mm؛ حدود 210 g |
| چرخه عمر | Active Product |
| تأییدیه‌ها | CE، UKCA، UL/cULus، CSA، EAC، ATEX و IECEx مطابق دیتاشیت رسمی |
هشدار: جریان هر خروجی از 0.5 A و مجموع گروه از حدود رسمی تجاوز نکند؛ بار القایی باید حفاظت مناسب داشته باشد.
