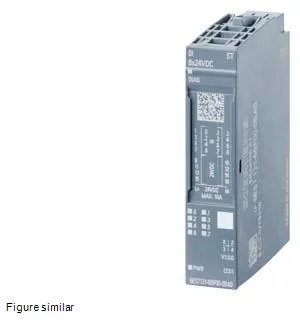

ماژول ورودی دیجیتال زیمنس ET 200SP مدل DI 8x24VDC HF

DI 8x24VDC HF

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
معرفی

معرفی کالا

DI 8x24VDC HF زیمنس با کد سفارش 6ES7131-6BF00-0CA0؛ ورودی دیجیتال (DI) High Feature برای سامانه ET 200SP.

SIMATIC ET 200SP DI 8x24V DC HF با کد 6ES7131-6BF00-0CA0 ورودی دیجیتال هشت‌کاناله High Feature با تشخیص کانالی است.

ورودی8×24V DC، IEC 61131 Type 3، P-reading
Delay0.05 تا 20 ms؛ Edge Evaluation و Pulse Extension
DiagnosticsWire Break و Short Circuit کانالی، Hardware Interrupt
Isochronousچرخه حداقل 500µs؛ R1 compatible
تغذیه سنسور24V، حداکثر 700mA مجموع
مهندسیTIA Portal V13 SP1+

مشخصات فنی

مدل DI 8x24VDC HF
برند زیمنس
دسته‌بندی ماژول ورودی و خروجی
نوع ماژول I/O DI ۸x۲۴V DC HF از FS۰۷؛ Firmware قابل به‌روزرسانی
سامانه و خانواده زیمنس ET ۲۰۰SP
سری محصول SIMATIC ET ۲۰۰SP
مدل ماژول DI ۸x۲۴VDC HF
تعداد کل کانال‌ها ۸
تعداد ورودی دیجیتال ۸
تعداد خروجی دیجیتال ۰
تعداد ورودی آنالوگ ۰
استاندارد و گواهی صنعتی CE، RoHS
تعداد خروجی آنالوگ ۰
نوع اتصال و ترمینال ورودی Type ۳ P-reading؛ ۱/۲-wire BU A۰، ۳-wire با AUX و ۴-wire با پتانسیل‌دیستریبیوتر
جریان مصرفی ۳۹ mA
توان تلفاتی ۱.۵ W با تغذیه هشت ورودی از Encoder Supply
زمان پاسخ یا تبدیل Delay قابل تنظیم ۰.۰۵ تا ۲۰ ms؛ Edge evaluation و Pulse Extension از ۵۰ ms تا ۲ s
ایزولاسیون الکتریکی بله
تشخیص عیب و Diagnostic بله
ماژول ایمنی Fail-safe خیر
عرض ماژول ۱۵ mm
درجه حفاظت IP۲۰
روش سیم‌بندی سنسور/اکچویتور سنسور ۲۴V و دوسیمه؛ کابل شیلددار تا ۱۰۰۰ m و بدون شیلد تا ۶۰۰ m
پشتیبانی HART خیر
BaseUnit یا کانکتور جداگانه لازم است بله
شرح سازگاری و ملزومات High Feature؛ MSI؛ ۴ زیرماژول؛ Isochronous؛ PROFINET R۱ IM؛ بدون Counter/Oversampling
آدرس‌دهی و پارامتردهی ۱ byte ورودی + ۱ byte QI
نرم‌افزار مهندسی سازگار TIA Portal V۱۳ SP۱+؛ STEP ۷ V۵.۵+؛ PCS ۷ V۸.۱ SP۱+؛ PCS neo V۱.۰؛ GSDML V۲.۳
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
پشتیبانی حالت Isochronous خیر
نیاز به BusAdapter جداگانه خیر
Server Module همراه محصول خیر
محدودیت پیکربندی و سازگاری تغذیه سنسور ۲۴V با ۷۰۰mA هر کانال و مجموع ماژول؛ Hardware Interrupt و Wire Break/Short Circuit کانالی
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. برق را قطع و BU A0 را نصب کنید.
  2. سنسورهای 24V را با اتصال مناسب و کابل شیلددار/بدون شیلد در محدوده مجاز وصل کنید.
  3. مصرف تغذیه سنسورها را مجموعاً زیر 700mA نگه دارید.
  4. در TIA Portal Delay، Edge، Pulse Extension، QI و Hardware Interrupt را تنظیم کنید.
  5. برای کنتاکت ساده و Wire Break در صورت نیاز مقاومت حفاظتی 25 تا 45kΩ را طبق دیتاشیت اعمال کنید.
  6. خطای اتصال کوتاه، Wire Break و LEDهای کانال را آزمایش کنید.
