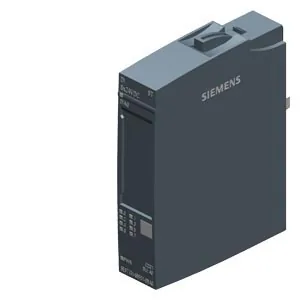

ماژول ورودی دیجیتال زیمنس ET 200SP مدل DI 8x24VDC ST

DI 8x24VDC ST

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
معرفی

معرفی کالا

DI 8x24VDC ST زیمنس با کد سفارش 6ES7131-6BF01-0BA0؛ ورودی دیجیتال (DI) برای سامانه ET 200SP.

SIMATIC ET 200SP DI 8x24VDC ST با کد 6ES7131-6BF01-0BA0 ورودی دیجیتال استاندارد هشت‌کاناله Type 3 است.

ورودی8×24V DC، P-reading
Delay0.05 تا 20 ms
DiagnosticsSupply، Wire Break و Short Circuit در سطح ماژول
تغذیه سنسور24V، حداکثر 700mA مجموع
تغذیه ماژول24V DC؛ تلفات 1W
مهندسیTIA Portal V14+

مشخصات فنی

مدل DI 8x24VDC ST
برند زیمنس
دسته‌بندی ماژول ورودی و خروجی
نوع ماژول I/O DI ۸x۲۴VDC ST از FS۰۲؛ Firmware V۰.۰ غیرقابل به‌روزرسانی
سامانه و خانواده زیمنس ET ۲۰۰SP
سری محصول SIMATIC ET ۲۰۰SP
مدل ماژول DI ۸x۲۴VDC ST
تعداد کل کانال‌ها ۸
تعداد ورودی دیجیتال ۸
تعداد خروجی دیجیتال ۰
تعداد ورودی آنالوگ ۰
استاندارد و گواهی صنعتی CE، RoHS
تعداد خروجی آنالوگ ۰
نوع اتصال و ترمینال ورودی IEC۶۱۱۳۱ Type۳ P-reading؛ ۱/۲-wire BU A۰، ۳-wire AUX و ۴-wire پتانسیل‌دیستریبیوتر
توان تلفاتی ۱ W با هشت ورودی تغذیه‌شده
زمان پاسخ یا تبدیل Input Delay قابل تنظیم ۰.۰۵ تا ۲۰ ms
ایزولاسیون الکتریکی بله
تشخیص عیب و Diagnostic بله
ماژول ایمنی Fail-safe خیر
عرض ماژول ۱۵ mm
درجه حفاظت IP۲۰
روش سیم‌بندی سنسور/اکچویتور سنسور ۲۴V و دوسیمه؛ کابل شیلددار تا ۱۰۰۰ m و بدون شیلد تا ۶۰۰ m
پشتیبانی HART خیر
BaseUnit یا کانکتور جداگانه لازم است بله
شرح سازگاری و ملزومات Standard؛ CC۰۱؛ PROFINET R۱ IM؛ بدون Isochronous/Counter/Oversampling/MSI
آدرس‌دهی و پارامتردهی ۱ byte ورودی + ۱ byte QI
نرم‌افزار مهندسی سازگار TIA Portal V۱۴+؛ STEP ۷ V۵.۵ SP۳+؛ PCS ۷ V۸.۱ SP۱+؛ PCS neo V۳.۱؛ GSDML V۲.۳
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
پشتیبانی حالت Isochronous خیر
نیاز به BusAdapter جداگانه خیر
Server Module همراه محصول خیر
محدودیت پیکربندی و سازگاری تغذیه سنسور ۲۴V حداکثر ۷۰۰mA هر کانال و مجموع؛ Wire Break/Short Circuit فقط module-wise
جریان مصرفی ۵۰ mA
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. برق را قطع و BU A0 را نصب کنید.
  2. سنسورهای 24V را با اتصال 1 تا 4 سیمه مناسب متصل کنید.
  3. مصرف تغذیه سنسور را مجموعاً زیر 700mA نگه دارید.
  4. در TIA Portal V14+ Input Delay و QI را تنظیم کنید.
  5. برای کنتاکت ساده و Wire Break در صورت لزوم مقاومت 25 تا 45kΩ را طبق دیتاشیت اجرا کنید.
  6. تغذیه، Wire Break و Short Circuit سطح ماژول را آزمایش کنید.
