ماژول ورودی دیجیتال پرسرعت زیمنس ET 200SP مدل DI 8x24VDC HS

DI 8x24VDC HS

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
معرفی

معرفی کالا

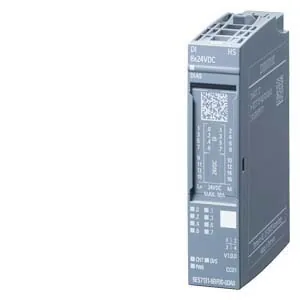

DI 8x24VDC HS زیمنس با کد سفارش 6ES7131-6BF00-0DA0؛ ورودی دیجیتال پرسرعت (DI HS) برای سامانه ET 200SP.

SIMATIC ET 200SP DI 8x24V DC HS با کد 6ES7131-6BF00-0DA0 ورودی دیجیتال پرسرعت هشت‌کاناله با حالت‌های DI، Oversampling و چهار شمارنده است.

ورودی8×24V DC، P-reading
شمارنده4 شمارنده 32bit تا 10 kHz
Oversampling32 مقدار در چرخه؛ رزولوشن 7.8125 µs
Isochronousچرخه حداقل 125 µs؛ jitter حداکثر 5 µs
تغذیه سنسور24V تا 700 mA
مهندسیTIA Portal V13 SP1+

مشخصات فنی

مدل DI 8x24VDC HS
برند زیمنس
دسته‌بندی ماژول ورودی و خروجی
نوع ماژول I/O DI ۸x۲۴V DC HS از FS۰۴؛ Firmware V۱.۰.۲ قابل به‌روزرسانی
سامانه و خانواده زیمنس ET ۲۰۰SP
سری محصول SIMATIC ET ۲۰۰SP High Speed
مدل ماژول DI ۸x۲۴VDC HS
تعداد کل کانال‌ها ۸
تعداد ورودی دیجیتال ۸
تعداد خروجی دیجیتال ۰
تعداد ورودی آنالوگ ۰
استاندارد و گواهی صنعتی CE، RoHS
تعداد خروجی آنالوگ ۰
نوع اتصال و ترمینال ورودی P-reading؛ ۱/۲-wire با BU A۰، ۳-wire با AUX و ۴-wire با پتانسیل‌دیستریبیوتر
توان تلفاتی ۱.۵ W معمول
زمان پاسخ یا تبدیل Delay قابل تنظیم از بدون تأخیر تا ۲۰ ms؛ Oversampling تا ۳۲ نمونه با رزولوشن ۷.۸۱۲۵ µs
ایزولاسیون الکتریکی بله
تشخیص عیب و Diagnostic بله
ماژول ایمنی Fail-safe خیر
عرض ماژول ۱۵ mm
درجه حفاظت IP۲۰
روش سیم‌بندی سنسور/اکچویتور سنسور ۲۴V و دوسیمه؛ کابل شیلددار یا بدون شیلد حداکثر ۵۰ m
پشتیبانی HART خیر
BaseUnit یا کانکتور جداگانه لازم است بله
شرح سازگاری و ملزومات High Speed؛ DI، Oversampling یا چهار Counter؛ Isochronous ۱۲۵ µs؛ سازگار با PROFINET R۱ IM؛ بدون MSI
آدرس‌دهی و پارامتردهی DI: ۱ byte + ۱ byte QI؛ Oversampling: ۳۲ byte؛ Counter: ۲۵ byte ورودی و ۲۰ byte خروجی؛ حداکثر ۴۵ byte
نرم‌افزار مهندسی سازگار TIA Portal V۱۳ SP۱+؛ STEP ۷ V۵.۵ SP۳+؛ PCS ۷ V۱۰؛ PCS neo V۳.۱.۱؛ GSDML V۲.۳
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
پشتیبانی حالت Isochronous خیر
نیاز به BusAdapter جداگانه خیر
Server Module همراه محصول خیر
محدودیت پیکربندی و سازگاری ۴ شمارنده ۳۲bit تا ۱۰ kHz؛ Pulse Extension از ۵۰ ms تا ۲ s؛ تغذیه سنسور ۲۴V حداکثر ۷۰۰ mA
جریان مصرفی ۷۰ mA
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. برق را قطع و BU A0 را نصب کنید.
  2. سنسورهای 24V را با اتصال مناسب 1 تا 4 سیمه و کابل حداکثر 50 متر سیم‌بندی کنید.
  3. مصرف مجموع تغذیه سنسورها را زیر 700mA نگه دارید.
  4. در TIA Portal حالت DI، Oversampling یا Counter، Delay، Pulse Extension و QI را تنظیم کنید.
  5. برای Isochronous چرخه 125µs و تنظیمات PROFINET را با CPU/IM سازگار انتخاب کنید.
  6. Hardware Interrupt، اتصال کوتاه تغذیه سنسور و LEDهای PWR/DIAG را آزمایش کنید.
