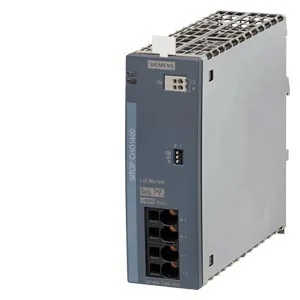

ماژول چاپر Siemens SITOP CHO1400 کد 6EP4548-7XB00-3AX0 برای شبکه‌های DC 24/48 ولت، با توان ورودی حداکثر 1 کیلووات، ظرفیت جذب انرژی تا 1800 ژول و رابط مانیتورینگ است.
Siemens SITOP CHO1400 6EP4548-7XB00-3AX0 یک ماژول چاپر 24/48 ولت DC برای پل‌زنی و جذب انرژی بازگشتی باس DC است.
- ورودی 1: تغذیه 24 تا 28 ولت DC؛ بازه مجاز 20.5 تا 29 ولت
- ورودی 2: تغذیه 48 تا 56 ولت DC؛ بازه مجاز 41 تا 57 ولت
- خروجی نامی 24 ولت DC با رابطه Vin + 2.0 V
- توان ورودی حداکثر 1000 وات؛ انرژی قابل جذب حداکثر 1800 ژول
- زمان خنک‌شدن حداکثر 4 دقیقه؛ امکان موازی‌سازی حداکثر دو دستگاه
- درجه حفاظت IP20، کلاس حفاظتی III و بدون جداسازی گالوانیکی
- ابعاد 45×135×125 میلی‌متر، وزن تقریبی 0.872 کیلوگرم و دمای کاری −40 تا +70 درجه سانتی‌گراد
- تأییدیه‌های CE، UL، UKCA و CB؛ این مدل NEC Class 2 نیست
مشخصات فنی
مدل
CHO1400 1kW
برند
زیمنس
دسته‌بندی
ماژول جانبی منبع تغذیه صنعتی
کشور تولید یا مونتاژ
رومانی
نوع ماژول
ماژول چاپر
خانواده محصول
Chopper module
سری محصول
SITOP CHO۱۴۰۰
نوع ورودی
DC
ولتاژ ورودی
۲۴…۲۸ V DC / ۴۸…۵۶ V DC
بازه ولتاژ ورودی
۲۰.۵…۲۹ V DC / ۴۱…۵۷ V DC
ولتاژ خروجی
۲۴ V DC (Vin + ۲.۰ V)
توان نامی
حداکثر توان ورودی ۱۰۰۰ W
تعداد کانال
۱
مشخصه عملکرد
پل‌زنی انرژی تا ۱۸۰۰ J؛ زمان خنک‌شدن حداکثر ۴ دقیقه
رابط مانیتورینگ
دارد
کارکرد حفاظتی
پل‌زنی و جذب انرژی بازگشتی باس DC
نوع نصب
ریل DIN ۳۵×۷.۵/۱۵ mm
وزن خالص
۰.۸۷۲ kg
تأییدیه‌ها و استانداردها
CE، UL، UKCA، CB؛ NEC Class ۲: خیر
کشور سازنده
رومانی
عرض
۴۵ mm
ارتفاع
۱۳۵ mm
عمق
۱۲۵ mm
دمای کاری
−۴۰…+۷۰ °C
درجه حفاظت
IP۲۰
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
- پیش از سیم‌کشی، همه منابع DC را بی‌برق و در برابر وصل ناخواسته ایمن کنید.
- ماژول را عمودی روی ریل DIN 35×7.5 یا 35×15 میلی‌متر نصب کنید و در بالا و پایین حداقل 45 میلی‌متر فضای آزاد نگه دارید.
- هادی‌های ورودی و خروجی را با سطح مقطع 0.75 تا 16 میلی‌متر مربع و کنتاکت‌های هشدار 13/14 را با هادی 0.2 تا 1.5 میلی‌متر مربع به ترمینال‌های Push-in متصل کنید.
- قطبیت، بازه ولتاژ و ظرفیت سامانه را پیش از برق‌دارکردن کنترل کنید؛ توان ورودی از 1 کیلووات و انرژی جذب‌شده از 1800 ژول بیشتر نشود.
- پس از رویداد جذب انرژی، زمان خنک‌شدن حداکثر 4 دقیقه را رعایت کنید. برای افزایش توان بیش از دو دستگاه را موازی نکنید.
- این تجهیز IP20 است و برای محیط‌های انفجاری دارای تأییدیه نیست؛ نصب باید داخل تابلو مناسب و توسط فرد متخصص انجام شود.
