معرفی
معرفی کالا
مبدل DC/DC زیمنس SITOP PSU3400، ورودی 12 ولت DC و خروجی قابل تنظیم 24 تا 28 ولت DC با جریان نامی 4 آمپر.

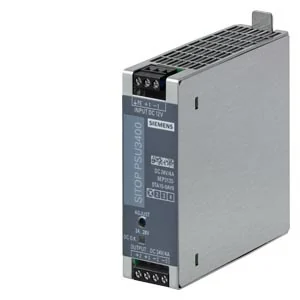

Siemens SITOP PSU3400 6EP3133-0TA10-0AY0 مبدل DC/DC صنعتی برای تبدیل ورودی نامی 12 V DC به خروجی پایدار 24 V DC با جریان نامی 4 A است.
- بازه ورودی: 9 تا 18 V DC؛ جریان ورودی نامی: 9 A
- جریان هجومی: 15 A؛ فیوز داخلی: 25 A؛ حفاظت پیشنهادی فیدر: کلید مینیاتوری 16 A منحنی B یا C
- خروجی قابل تنظیم: 24 تا 28 V DC، جریان نامی 4 A
- راندمان: 89٪؛ توان مصرفی فعال معمول: 108 W؛ تلفات معمول: 12 W؛ مصرف بی‌باری: 1.5 W
- زمان نگهداری خروجی در قطع ورودی: 2 ms
- حفاظت اتصال کوتاه با خاموشی الکترونیکی و راه‌اندازی مجدد خودکار؛ جریان معمول اتصال کوتاه 4.5 A
- کاهش جریان خروجی در دمای 60 تا 70 درجه سانتی‌گراد به میزان 2٪ در هر کلوین
- امکان اتصال موازی دو واحد؛ LED سبز برای 24 V OK و LED زرد برای اضافه‌بار
- ابعاد: 32 × 100 × 100 mm؛ وزن تقریبی: 0.32 kg؛ درجه حفاظت IP20
- تأییدیه‌ها: CE، cULus، EAC، RCM، CB، ABS و DNV
این مشخصات از دیتاشیت رسمی Siemens و دقیقاً برای کد سفارش 6EP3133-0TA10-0AY0 استخراج شده است.
مشخصات فنی
مدل
PSU3400 24V/4A
برند
زیمنس
دسته‌بندی
مبدل DC/DC صنعتی
کشور تولید یا مونتاژ
مجارستان
خانواده محصول
SITOP PSU۳۴۰۰
نوع مبدل
مبدل DC/DC
توپولوژی مبدل
افزاینده ایزوله
ایزولاسیون گالوانیکی
بله
ولتاژ ورودی نامی
۱۲ V DC
بازه ولتاژ ورودی
۹…۱۸ V DC
ولتاژ خروجی نامی
۲۴ V DC
جریان خروجی نامی
۴ A
توان خروجی نامی
۹۶ W
قابلیت اتصال موازی
بله
حفاظت اتصال کوتاه
بله
حفاظت اضافه‌ولتاژ
بله
انطباق NEC Class ۲
خیر
روش نصب
ریل DIN ۳۵ mm مطابق EN ۶۰۷۱۵
وزن خالص
۰.۳۲ kg
درجه حفاظت
IP۲۰
تأییدیه‌ها و استانداردها
CE؛ UL/cULus؛ EAC؛ RCM؛ CB؛ ABS؛ DNV
جریان ورودی نامی
۹ A
بازه تنظیم ولتاژ خروجی
۲۴…۲۸ V DC
راندمان
۸۹%
جریان اضافه‌بار کوتاه‌مدت
۴.۵ A (معمول)
ریپل خروجی
حداکثر ۱۵۰ mV؛ معمول ۲۰ mV
رابط مانیتورینگ
LED سبز ۲۴ V OK و LED زرد اضافه‌بار
نوع ترمینال
ترمینال پیچی
عرض
۳۲ mm
ارتفاع
۱۰۰ mm
عمق
۱۰۰ mm
حداقل دمای کاری
-۲۵ °C
حداکثر دمای کاری
+۷۰ °C
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
- منبع 12 V DC را پیش از هرگونه سیم‌کشی قطع کنید.
- دستگاه را روی ریل DIN مطابق EN 60715 نصب کنید و حداقل 50 mm فاصله آزاد در بالا و پایین برای جریان هوا نگه دارید.
- ورودی 12 V DC و خروجی 24 V DC را با رعایت قطبیت و سطح مقطع مناسب به ترمینال‌های پیچی متصل کنید.
- برای حفاظت فیدر، کلید مینیاتوری 16 A با منحنی B یا C را مطابق دیتاشیت در نظر بگیرید.
- در صورت نیاز ولتاژ خروجی را فقط در محدوده مجاز 24 تا 28 V تنظیم کنید.
- پس از برقدار کردن، LED سبز 24 V OK را بررسی کنید؛ LED زرد وضعیت اضافه‌بار را نشان می‌دهد.
- در دمای 60 تا 70 درجه سانتی‌گراد، جریان مجاز را به میزان 2٪ به ازای هر کلوین کاهش دهید.
ایمنی: نصب و راه‌اندازی باید توسط فرد متخصص و مطابق مقررات تابلو برق انجام شود.
