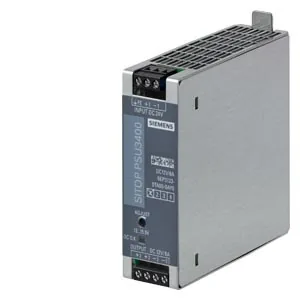

مبدل DC/DC زیمنس SITOP PSU3400 ورودی 24V خروجی 12V 8A کد 6EP3123-0TA00-0AY0

PSU3400 12V/8A

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
مجارستان
معرفی

معرفی کالا

مبدل DC/DC زیمنس SITOP PSU3400، ورودی 24 ولت DC و خروجی قابل تنظیم 12 تا 15.5 ولت DC با جریان نامی 8 آمپر.

Siemens SITOP PSU3400 6EP3123-0TA00-0AY0 مبدل DC/DC صنعتی برای تبدیل ورودی نامی 24 V DC به خروجی پایدار 12 V DC با جریان نامی 8 A است.

  • بازه ورودی: 14 تا 32 V DC؛ شروع به کار از 18 V و الزام کاهش توان در محدوده 14 تا 18 V
  • جریان ورودی نامی: 4.5 A؛ جریان هجومی: 15 A؛ فیوز داخلی: 15 A
  • خروجی قابل تنظیم: 12 تا 15.5 V DC، جریان نامی 8 A
  • راندمان: 90٪؛ توان مصرفی فعال معمول: 107 W؛ تلفات معمول: 11 W؛ مصرف بی‌باری: 1.5 W
  • زمان نگهداری خروجی در قطع ورودی: 5 ms
  • حفاظت اتصال کوتاه با خاموشی الکترونیکی و راه‌اندازی مجدد خودکار؛ جریان معمول اتصال کوتاه 9 A
  • کاهش جریان خروجی در دمای 60 تا 70 درجه سانتی‌گراد به میزان 2٪ در هر کلوین
  • امکان اتصال موازی دو واحد؛ LED سبز برای 12 V OK و LED زرد برای اضافه‌بار
  • ابعاد: 32 × 100 × 100 mm؛ وزن تقریبی: 0.32 kg؛ درجه حفاظت IP20
  • تأییدیه‌ها: CE، cULus، EAC، RCM، CB، ABS و DNV

این مشخصات از دیتاشیت رسمی Siemens و دقیقاً برای کد سفارش 6EP3123-0TA00-0AY0 استخراج شده است.

مشخصات فنی

مدل PSU3400 12V/8A
برند زیمنس
دسته‌بندی مبدل DC/DC صنعتی
کشور تولید یا مونتاژ مجارستان
خانواده محصول SITOP PSU۳۴۰۰
نوع مبدل مبدل DC/DC تثبیت‌شده و ایزوله
توپولوژی مبدل مبدل DC/DC ایزوله با خروجی تثبیت‌شده
ایزولاسیون گالوانیکی بله
ولتاژ ورودی نامی ۲۴ V DC
بازه ولتاژ ورودی ۱۴…۳۲ V DC؛ راه‌اندازی از ۱۸ V و Derating در ۱۴…۱۸ V
ولتاژ خروجی نامی ۱۲ V DC
جریان خروجی نامی ۸ A
توان خروجی نامی ۱۰۷ W توان فعال معمول
قابلیت اتصال موازی بله
حفاظت اتصال کوتاه بله
حفاظت اضافه‌ولتاژ بله
انطباق NEC Class ۲ خیر
روش نصب ریل DIN ۳۵×۷.۵/۱۵؛ فاصله بالا/پایین ۵۰ mm
وزن خالص ۰.۳۲ kg
درجه حفاظت IP۲۰
تأییدیه‌ها و استانداردها CE، cULus Listed، EAC، RCM، CB، ABS، DNV؛ NEC Class ۲: خیر؛ فاقد Ex
جریان ورودی نامی ۴.۵ A در ۲۴ V
بازه تنظیم ولتاژ خروجی ۱۲…۱۵.۵ V DC
راندمان ۹۰%
جریان اضافه‌بار کوتاه‌مدت ۰…۸ A؛ از +۶۰ تا +۷۰°C Derating ۲%/K
ریپل خروجی حداکثر ۱۵۰ mV، معمول ۱۰ mV
رابط مانیتورینگ LED سبز ۱۲V OK و LED زرد Overload
نوع ترمینال ترمینال پیچی؛ ورودی/خروجی ۰.۵…۲.۵ mm²
عرض ۳۲ mm
ارتفاع ۱۰۰ mm
عمق ۱۰۰ mm
حداقل دمای کاری −۲۵ °C
حداکثر دمای کاری +۷۰ °C
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. قبل از سیم‌کشی، منبع DC را کاملاً قطع و بی‌برق بودن مدار را کنترل کنید.
  2. مبدل را روی ریل DIN مطابق EN 60715 نصب و قفل کنید؛ برای تهویه طبیعی حداقل 50 mm فضای آزاد در بالا و پایین باقی بگذارید.
  3. ورودی 24 V DC را با رعایت قطبیت متصل کنید. در بازه 14 تا 18 V کاهش توان الزامی است و راه‌اندازی دستگاه از 18 V انجام می‌شود.
  4. برای حفاظت فیدر از کلید مینیاتوری 16 A با منحنی B یا C مطابق دیتاشیت استفاده کنید.
  5. بار 12 V DC را متصل و در صورت نیاز ولتاژ خروجی را فقط در محدوده 12 تا 15.5 V تنظیم کنید.
  6. پس از برقدار کردن، LED سبز 12 V OK را کنترل کنید؛ LED زرد نشانه اضافه‌بار است.
  7. در دمای بالاتر از 60 درجه سانتی‌گراد کاهش جریان 2٪ به ازای هر کلوین تا 70 درجه را رعایت کنید.

ایمنی: نصب، تنظیم و اتصال موازی فقط توسط فرد متخصص و مطابق مقررات تابلو برق انجام شود.
