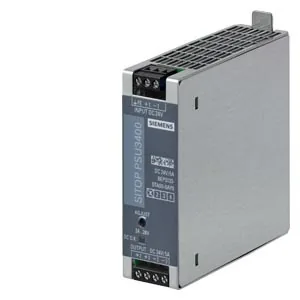

مبدل DC/DC زیمنس SITOP PSU3400 ورودی 24V خروجی 24V 5A کد 6EP3133-0TA00-0AY0

PSU3400 24V/5A

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
مجارستان
معرفی

معرفی کالا

مبدل ایزوله Siemens SITOP PSU3400 کد 6EP3133-0TA00-0AY0 با ورودی 14 تا 32 ولت DC و خروجی قابل تنظیم 24 تا 28 ولت، 5 آمپر است.

Siemens SITOP PSU3400 24V/5A 6EP3133-0TA00-0AY0 مبدل DC/DC تثبیت‌شده و ایزوله برای تولید 24 ولت DC از شبکه 24 ولت DC است.

  • ورودی نامی 24 ولت DC، بازه 14 تا 32 ولت و جریان نامی 5.5 آمپر؛ راه‌اندازی از 18 ولت و نیازمند Derating در بازه 14 تا 18 ولت
  • زمان بافر حداقل 5 میلی‌ثانیه در Vin=24 V؛ جریان هجومی حداکثر 15 آمپر
  • خروجی قابل تنظیم 24 تا 28 ولت، جریان نامی 5 آمپر، دامنه تا 6 آمپر و 6 آمپر تا دمای 40 درجه
  • از 60 تا 70 درجه سانتی‌گراد افت ظرفیت 2 درصد به‌ازای هر کلوین
  • بازده 93 درصد، توان خروجی معمول 130 وات و ریپل معمول 15 میلی‌ولت
  • اتصال کوتاه‌پذیر با قطع الکترونیکی و راه‌اندازی خودکار؛ حفاظت اضافه‌ولتاژ زیر 35 ولت
  • LED سبز 24V OK، امکان موازی‌سازی حداکثر دو دستگاه، IP20، ابعاد 32×100×100 میلی‌متر و وزن 0.32 کیلوگرم
  • تأییدیه‌های CE، cULus، EAC، RCM، CB، ABS و DNV؛ فاقد NEC Class 2 و تأییدیه Ex

مشخصات فنی

مدل PSU3400 24V/5A
برند زیمنس
دسته‌بندی مبدل DC/DC صنعتی
کشور تولید یا مونتاژ مجارستان
خانواده محصول SITOP PSU۳۴۰۰
نوع مبدل مبدل DC/DC تثبیت‌شده و ایزوله
توپولوژی مبدل مبدل DC/DC ایزوله با خروجی تثبیت‌شده
ایزولاسیون گالوانیکی بله
ولتاژ ورودی نامی ۲۴ V DC
بازه ولتاژ ورودی ۱۴…۳۲ V DC؛ راه‌اندازی از ۱۸ V و نیازمند Derating در ۱۴…۱۸ V
ولتاژ خروجی نامی ۲۴ V DC
جریان خروجی نامی ۵ A
توان خروجی نامی ۱۳۰ W توان فعال معمول
قابلیت اتصال موازی بله
حفاظت اتصال کوتاه بله
حفاظت اضافه‌ولتاژ بله
انطباق NEC Class ۲ خیر
روش نصب ریل DIN EN ۶۰۷۱۵ سایز ۳۵×۷.۵/۱۵؛ فاصله بالا/پایین ۵۰ mm
وزن خالص ۰.۳۲ kg
درجه حفاظت IP۲۰
تأییدیه‌ها و استانداردها CE، cULus Listed، EAC، RCM، CB، ABS، DNV؛ NEC Class ۲: خیر؛ فاقد Ex
جریان ورودی نامی ۵.۵ A در ورودی ۲۴ V
بازه تنظیم ولتاژ خروجی ۲۴…۲۸ V DC با پتانسیومتر
راندمان ۹۳%
جریان اضافه‌بار کوتاه‌مدت ۰…۶ A؛ مقدار ۶ A تا +۴۰°C و سپس Derating
ریپل خروجی حداکثر ۱۵۰ mV، معمول ۱۵ mV
رابط مانیتورینگ LED سبز ۲۴V OK و LED زرد Overload
نوع ترمینال ترمینال پیچی؛ ورودی/خروجی ۰.۵…۲.۵ mm²
عرض ۳۲ mm
ارتفاع ۱۰۰ mm
عمق ۱۰۰ mm
حداقل دمای کاری −۲۵ °C
حداکثر دمای کاری +۷۰ °C
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. مدار ورودی و خروجی را بی‌برق و در برابر وصل ناخواسته ایمن کنید.
  2. دستگاه را روی ریل DIN EN 60715 سایز 35×7.5 یا 35×15 نصب و در بالا و پایین 50 میلی‌متر فضای آزاد حفظ کنید.
  3. ورودی و خروجی را با هادی 0.5 تا 2.5 میلی‌متر مربع به ترمینال‌های پیچی متصل و قطبیت را کنترل کنید.
  4. کلید مینیاتوری 16 آمپر مشخصه B یا C در ورودی توصیه می‌شود.
  5. اگر ولتاژ ورودی بین 14 تا 18 ولت است Derating را اعمال کنید؛ راه‌اندازی از 18 ولت انجام می‌شود.
  6. خروجی را بین 24 و 28 ولت تنظیم و LED سبز 24V OK را کنترل کنید.
  7. برای موازی‌سازی حداکثر دو دستگاه، سیم‌کشی متقارن و توزیع جریان را رعایت کنید.
  8. در دمای بالاتر از 60 درجه، افت ظرفیت 2 درصد به‌ازای هر کلوین را اعمال کنید.
