معرفی
معرفی کالا

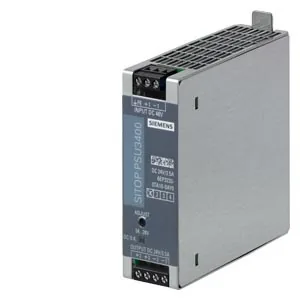

مبدل DC/DC زیمنس SITOP PSU3400 کلاس NEC Class 2، ورودی 48 ولت DC و خروجی قابل تنظیم 24 تا 28 ولت DC با جریان 3.5 آمپر.
Siemens SITOP PSU3400 6EP3233-0TA10-0AY0 مبدل DC/DC صنعتی با خروجی NEC Class 2 برای تبدیل ورودی نامی 48 V DC به خروجی 24 V DC با جریان نامی 3.5 A است.
- بازه ورودی: 28 تا 60 V DC؛ شروع به کار از 36 V و الزام کاهش توان در محدوده 28 تا 36 V
- جریان ورودی نامی: 1.9 A؛ جریان هجومی: 15 A؛ فیوز داخلی: 15 A
- خروجی قابل تنظیم: 24 تا 28 V DC، جریان نامی و حداکثر دامنه خروجی 3.5 A
- کارکرد در دمای 60 تا 70 درجه سانتی‌گراد بدون کاهش توان خروجی
- راندمان: 90٪؛ توان مصرفی فعال معمول: 91 W؛ تلفات معمول: 7 W؛ مصرف بی‌باری: 1.5 W
- زمان نگهداری خروجی در قطع ورودی: 5 ms
- حفاظت اتصال کوتاه با راه‌اندازی مجدد خودکار؛ جریان معمول اتصال کوتاه 3.8 A
- خروجی NEC Class 2 مطابق UL 1310؛ امکان اتصال موازی دو واحد
- LED سبز برای 24 V OK، LED زرد برای اضافه‌بار و درجه حفاظت IP20
- ابعاد: 32 × 100 × 100 mm؛ وزن تقریبی: 0.32 kg
- تأییدیه‌ها: CE، cULus، EAC، RCM، CB، ABS و DNV
این مشخصات از دیتاشیت رسمی Siemens و دقیقاً برای کد سفارش 6EP3233-0TA10-0AY0 استخراج شده است.
مشخصات فنی
مدل
PSU3400 24V/3.5A
برند
زیمنس
دسته‌بندی
مبدل DC/DC صنعتی
کشور تولید یا مونتاژ
مجارستان
خانواده محصول
SITOP PSU۳۴۰۰
نوع مبدل
مبدل DC/DC
توپولوژی مبدل
کاهنده ایزوله
ایزولاسیون گالوانیکی
بله
ولتاژ ورودی نامی
۴۸ V DC
بازه ولتاژ ورودی
۲۸…۶۰ V DC
ولتاژ خروجی نامی
۲۴ V DC
جریان خروجی نامی
۳.۵ A
توان خروجی نامی
۸۴ W
قابلیت اتصال موازی
بله
حفاظت اتصال کوتاه
بله
حفاظت اضافه‌ولتاژ
بله
انطباق NEC Class ۲
بله
روش نصب
ریل DIN ۳۵ mm مطابق EN ۶۰۷۱۵
وزن خالص
۰.۳۲ kg
درجه حفاظت
IP۲۰
تأییدیه‌ها و استانداردها
CE؛ UL/cULus؛ EAC؛ RCM؛ CB؛ ABS؛ DNV؛ NEC Class ۲ مطابق UL ۱۳۱۰
جریان ورودی نامی
۱.۹ A
بازه تنظیم ولتاژ خروجی
۲۴…۲۸ V DC
راندمان
۹۰%
جریان اضافه‌بار کوتاه‌مدت
۳.۸ A (معمول)
ریپل خروجی
حداکثر ۱۵۰ mV؛ معمول ۳۰ mV
رابط مانیتورینگ
LED سبز ۲۴ V OK و LED زرد اضافه‌بار
نوع ترمینال
ترمینال پیچی
عرض
۳۲ mm
ارتفاع
۱۰۰ mm
عمق
۱۰۰ mm
حداقل دمای کاری
-۲۵ °C
حداکثر دمای کاری
+۷۰ °C
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
- پیش از سیم‌کشی ورودی DC را قطع و شرایط ایمن کار روی تابلو را برقرار کنید.
- دستگاه را روی ریل DIN مطابق EN 60715 نصب و حداقل 50 mm فضای آزاد در بالا و پایین حفظ کنید.
- ورودی 48 V DC را با رعایت قطبیت وصل کنید؛ شروع به کار از 36 V است و در بازه 28 تا 36 V کاهش توان ورودی رعایت شود.
- برای حفاظت فیدر از کلید مینیاتوری 16 A با منحنی B یا C مطابق دیتاشیت استفاده کنید.
- مدار 24 V DC کلاس 2 را متصل و ولتاژ خروجی را فقط در محدوده 24 تا 28 V تنظیم کنید؛ جریان خروجی از 3.5 A تجاوز نکند.
- پس از راه‌اندازی، LED سبز 24 V OK و نبود LED زرد اضافه‌بار را کنترل کنید.
- این مدل طبق UL 1310 دارای خروجی NEC Class 2 است؛ الزامات سیم‌کشی متناظر را رعایت کنید.
ایمنی: نصب و راه‌اندازی باید توسط فرد متخصص و مطابق مقررات تابلو برق انجام شود.
