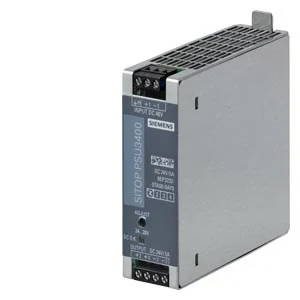

مبدل DC/DC زیمنس SITOP PSU3400، ورودی 48 ولت DC و خروجی قابل تنظیم 24 تا 28 ولت DC با جریان نامی 5 آمپر.
Siemens SITOP PSU3400 6EP3233-0TA00-0AY0 مبدل DC/DC صنعتی برای تبدیل ورودی نامی 48 V DC به خروجی پایدار 24 V DC با جریان نامی 5 A است.
- بازه ورودی: 28 تا 60 V DC؛ شروع به کار از 36 V و الزام کاهش توان در محدوده 28 تا 36 V
- جریان ورودی نامی: 2.7 A؛ جریان هجومی: 15 A؛ فیوز داخلی: 15 A
- خروجی قابل تنظیم: 24 تا 28 V DC؛ جریان نامی 5 A و دامنه جریان خروجی 0 تا 6 A
- توان اضافه 6 A تا دمای 40 درجه سانتی‌گراد؛ کاهش جریان 2٪ در هر کلوین از 60 تا 70 درجه
- راندمان: 92٪؛ توان مصرفی فعال معمول: 130 W؛ تلفات معمول: 10 W؛ مصرف بی‌باری: 1.5 W
- زمان نگهداری خروجی در قطع ورودی: 5 ms
- حفاظت اتصال کوتاه با راه‌اندازی مجدد خودکار؛ جریان معمول اتصال کوتاه 6.5 A
- امکان اتصال موازی دو واحد؛ LED سبز برای 24 V OK و LED زرد برای اضافه‌بار
- ابعاد: 32 × 100 × 100 mm؛ وزن تقریبی: 0.32 kg؛ درجه حفاظت IP20
- تأییدیه‌ها: CE، cULus، EAC، RCM، CB، ABS و DNV
این مشخصات از دیتاشیت رسمی Siemens و دقیقاً برای کد سفارش 6EP3233-0TA00-0AY0 استخراج شده است.
مشخصات فنی
مدل
PSU3400 24V/5A
برند
زیمنس
دسته‌بندی
مبدل DC/DC صنعتی
کشور تولید یا مونتاژ
مجارستان
خانواده محصول
SITOP PSU۳۴۰۰
نوع مبدل
مبدل DC/DC
توپولوژی مبدل
کاهنده ایزوله
ایزولاسیون گالوانیکی
بله
ولتاژ ورودی نامی
۴۸ V DC
بازه ولتاژ ورودی
۲۸…۶۰ V DC
ولتاژ خروجی نامی
۲۴ V DC
جریان خروجی نامی
۵ A
توان خروجی نامی
۱۲۰ W
قابلیت اتصال موازی
بله
حفاظت اتصال کوتاه
بله
حفاظت اضافه‌ولتاژ
بله
انطباق NEC Class ۲
خیر
روش نصب
ریل DIN ۳۵ mm مطابق EN ۶۰۷۱۵
وزن خالص
۰.۳۲ kg
درجه حفاظت
IP۲۰
تأییدیه‌ها و استانداردها
CE؛ UL/cULus؛ EAC؛ RCM؛ CB؛ ABS؛ DNV
جریان ورودی نامی
۲.۷ A
بازه تنظیم ولتاژ خروجی
۲۴…۲۸ V DC
راندمان
۹۲%
جریان اضافه‌بار کوتاه‌مدت
۶.۵ A (معمول)
ریپل خروجی
حداکثر ۱۵۰ mV؛ معمول ۷۰ mV
رابط مانیتورینگ
LED سبز ۲۴ V OK و LED زرد اضافه‌بار
نوع ترمینال
ترمینال پیچی
عرض
۳۲ mm
ارتفاع
۱۰۰ mm
عمق
۱۰۰ mm
حداقل دمای کاری
-۲۵ °C
حداکثر دمای کاری
+۷۰ °C
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
- قبل از شروع، ورودی DC را قطع و بی‌برق بودن تابلو را کنترل کنید.
- دستگاه را روی ریل DIN مطابق EN 60715 نصب و حداقل 50 mm فاصله تهویه در بالا و پایین حفظ کنید.
- ورودی 48 V DC را با رعایت قطبیت وصل کنید؛ دستگاه از 36 V راه‌اندازی می‌شود و در بازه 28 تا 36 V کاهش توان الزامی است.
- برای حفاظت فیدر از کلید مینیاتوری 16 A با منحنی B یا C مطابق دیتاشیت استفاده کنید.
- بار 24 V DC را متصل و ولتاژ خروجی را فقط در محدوده 24 تا 28 V تنظیم کنید.
- پس از راه‌اندازی، LED سبز 24 V OK را بررسی کنید؛ LED زرد نشانه اضافه‌بار است.
- توان اضافه 6 A فقط تا 40 درجه مجاز است؛ از 60 تا 70 درجه کاهش جریان 2٪ به ازای هر کلوین رعایت شود.
ایمنی: نصب و اتصال موازی باید توسط فرد متخصص و مطابق مقررات تابلو برق انجام شود.
