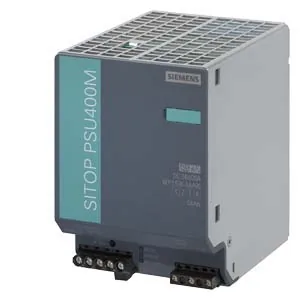

مبدل DC/DC ایزوله Siemens SITOP PSU400M با ورودی نامی 600 ولت DC و خروجی پایدار 24 ولت DC، جریان 20 آمپر و توان 480 وات.
Siemens SITOP PSU400M 6EP1536-3AA00 مبدل DC/DC صنعتی ایزوله برای ورودی نامی 600 V DC و خروجی 24 V DC / 20 A است.
- بازه ورودی: 300 تا 900 V DC؛ شروع از 340 V و کاهش توان در 300 تا 400 V و 824 تا 900 V
- خروجی قابل تنظیم: 24 تا 28.8 V DC با حداکثر توان 480 W
- راندمان: 95٪
- اضافه‌بار کوتاه‌مدت: 40 A هنگام راه‌اندازی و 60 A هنگام کار
- کنتاکت رله NO برای 24 V OK؛ حفاظت اتصال کوتاه و اضافه‌ولتاژ
- اتصال موازی دو واحد؛ IP20؛ ابعاد 90×125×125 mm؛ دمای کاری -25 تا +70 °C
اطلاعات از دیتاشیت رسمی Siemens برای همین کد سفارش استخراج شده است.
مشخصات فنی
مدل
PSU400M 24V/20A
برند
زیمنس
دسته‌بندی
مبدل DC/DC صنعتی
کشور تولید یا مونتاژ
رومانی
خانواده محصول
SITOP PSU۴۰۰M
نوع مبدل
مبدل DC/DC
توپولوژی مبدل
کاهنده ایزوله
ایزولاسیون گالوانیکی
بله
ولتاژ ورودی نامی
۶۰۰ V DC
بازه ولتاژ ورودی
۳۰۰…۹۰۰ V DC
جریان ورودی نامی
۰.۸۵ A
ولتاژ خروجی نامی
۲۴ V DC
بازه تنظیم ولتاژ خروجی
۲۴…۲۸.۸ V DC
جریان خروجی نامی
۲۰ A
توان خروجی نامی
۴۸۰ W
راندمان
۹۵%
جریان اضافه‌بار کوتاه‌مدت
۴۰ A هنگام راه‌اندازی؛ ۶۰ A هنگام کار
ریپل خروجی
حداکثر ۱۵۰ mV؛ معمول ۳۰ mV
قابلیت اتصال موازی
بله
رابط مانیتورینگ
LED سبز ۲۴ V OK، LED سبز چشمک‌زن تأخیر شروع، LED زرد اضافه‌بار و LED قرمز خطا
کنتاکت سیگنال
بله
حفاظت اتصال کوتاه
بله
حفاظت اضافه‌ولتاژ
بله
انطباق NEC Class ۲
خیر
روش نصب
ریل DIN ۳۵ mm مطابق EN ۶۰۷۱۵
نوع ترمینال
ترمینال پیچی
عرض
۹۰ mm
ارتفاع
۱۲۵ mm
عمق
۱۲۵ mm
وزن خالص
۱.۲ kg
حداقل دمای کاری
-۲۵ °C
حداکثر دمای کاری
+۷۰ °C
درجه حفاظت
IP۲۰
تأییدیه‌ها و استانداردها
CE؛ UL/cULus؛ UKCA؛ EAC؛ RCM؛ CB؛ DNV؛ EPD
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
- به‌دلیل ولتاژ بالای ورودی، پیش از هر کار ورودی DC را قطع، ایزوله و بی‌برقی را اندازه‌گیری کنید.
- دستگاه را روی ریل DIN مطابق EN 60715 نصب و قفل کنید.
- حداقل 50 میلی‌متر فضای آزاد در بالا و پایین برای تهویه طبیعی نگه دارید.
- ورودی DC شامل +، − و PE، خروجی 24 V و کنتاکت کمکی را دقیقاً مطابق علائم ترمینال متصل کنید.
- پس از راه‌اندازی، LED سبز 24 V OK و وضعیت LEDهای اضافه‌بار، قطع قفل‌شونده و دمای بیش‌ازحد را کنترل کنید.
هشدار: نصب این تجهیز 600 V DC فقط باید توسط فرد متخصص و مطابق الزامات ایمنی ولتاژ بالا انجام شود.
