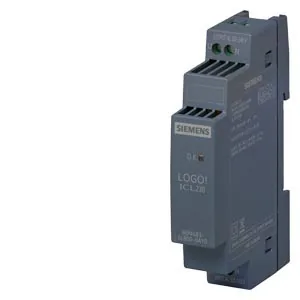

محدودکننده جریان هجومی زیمنس LOGO! ICL230 ورودی 100–240VAC خروجی 5A کد 6EP4683-6LB00-0AY0

LOGO! ICL230 5A

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
مجارستان
معرفی

معرفی کالا

محدودکننده جریان هجومی Siemens LOGO! ICL230 کد 6EP4683-6LB00-0AY0 برای شبکه AC تک‌فاز 100 تا 240 ولت، خروجی پیوسته تا 5 آمپر و محدودسازی فعال وصل تا 10 آمپر است.

Siemens LOGO! ICL230 6EP4683-6LB00-0AY0 محدودکننده جریان وصل برای تجهیزات AC تک‌فاز است.

  • ولتاژ نامی ورودی و خروجی 100 تا 240 ولت AC؛ بازه عملیاتی 85 تا 264 ولت
  • جریان خروجی پیوسته 0 تا 5 آمپر؛ محدودسازی فعال وصل تا 10 آمپر برای مدت معمول 60 میلی‌ثانیه
  • حداکثر دو رویداد وصل در دقیقه؛ یک بار در ساعت امکان افزایش موقت تا حدود 30 رویداد در یک دقیقه
  • حفاظت اضافه‌بار در خطا با فیوز حرارتی غیرقابل‌بازگشت؛ حفاظت اولیه اتصال کوتاه باید جداگانه تأمین شود
  • بدون جداسازی گالوانیکی؛ LED سبز برای کارکرد عادی
  • IP20، کلاس حفاظتی II، ابعاد 18×90×53 میلی‌متر، وزن 0.14 کیلوگرم و دمای کاری −40 تا +70 درجه سانتی‌گراد
  • تأییدیه‌های CE، cULus Listed، EAC و CB؛ فاقد NEC Class 2، Ex و تأییدیه دریایی

مشخصات فنی

مدل LOGO! ICL230 5A
برند زیمنس
دسته‌بندی ماژول جانبی منبع تغذیه صنعتی
کشور تولید یا مونتاژ مجارستان
نوع ماژول محدودکننده جریان هجومی
خانواده محصول Inrush current limiter
سری محصول LOGO! ICL۲۳۰
نوع ورودی AC تک‌فاز
ولتاژ ورودی ۱۰۰…۲۴۰ V AC
بازه ولتاژ ورودی ۸۵…۲۶۴ V AC
جریان ورودی نامی حداکثر ۵ A پیوسته
ولتاژ خروجی ۱۰۰…۲۴۰ V AC
بازه ولتاژ خروجی ۸۵…۲۶۴ V AC
جریان خروجی نامی ۰…۵ A؛ محدودسازی فعال وصل تا ۱۰ A برای ۶۰ ms
تعداد کانال ۱
مشخصه عملکرد محدودسازی جریان هجومی تا ۱۰ A در ۲۵°C؛ مدت معمول ۶۰ ms
رابط مانیتورینگ بدون رابط ارتباطی؛ LED سبز کارکرد عادی
کارکرد حفاظتی حفاظت اضافه‌بار خطا با فیوز حرارتی غیرقابل‌بازگشت؛ حفاظت اولیه اتصال کوتاه الزامی
نوع نصب ریل DIN EN ۶۰۷۱۵ سایز ۳۵×۷.۵/۱۵ یا نصب دیواری؛ فاصله بالا/پایین ۲۰ mm
عرض ۱۸ mm
ارتفاع ۹۰ mm
عمق ۵۳ mm
وزن خالص ۰.۱۴ kg
تأییدیه‌ها و استانداردها CE، cULus Listed، EAC، CB؛ NEC Class ۲: خیر؛ فاقد Ex و دریایی
کشور سازنده مجارستان
جریان خروجی پیک ۱۰ A برای ۶۰ ms هنگام وصل
آستانه قابل تنظیم غیرقابل تنظیم
دمای کاری −۴۰…+۷۰ °C
درجه حفاظت IP۲۰
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. مدار AC را بی‌برق و در برابر وصل ناخواسته ایمن کنید.
  2. تجهیز را روی ریل DIN EN 60715 سایز 35×7.5 یا 35×15 یا طبق دستور سازنده روی دیوار نصب کنید.
  3. در بالا و پایین دستگاه حداقل 20 میلی‌متر فضای آزاد نگه دارید؛ فضای جانبی لازم صفر است.
  4. ورودی و خروجی L1/N را با هادی 0.5 تا 2.5 میلی‌متر مربع به ترمینال‌های پیچی متصل کنید.
  5. حفاظت اولیه اتصال کوتاه متناسب را نصب کنید؛ فیوز حرارتی داخلی پس از عملکرد قابل بازنشانی نیست.
  6. حداکثر دو وصل در دقیقه را رعایت و LED سبز را کنترل کنید. تجهیز IP20 و فاقد تأییدیه محیط انفجاری است.
