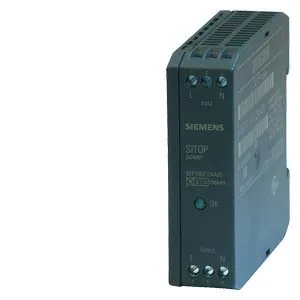

محدودکننده جریان هجومی زیمنس SITOP ورودی 100–480VAC جریان 10A کد 6EP1967-2AA00

SITOP Inrush Limiter 10A

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
اتریش
معرفی

معرفی کالا

محدودکننده جریان هجومی Siemens SITOP کد 6EP1967-2AA00 برای شبکه‌های AC تک‌فاز، دوفاز و سه‌فاز 100 تا 480 ولت و جریان حداکثر 10 آمپر است.

Siemens SITOP Inrush Current Limiter 6EP1967-2AA00 یک واحد بالاست برای محدودکردن جریان وصل منابع تغذیه SITOP است.

  • شبکه AC تک‌فاز، دوفاز یا سه‌فاز؛ ولتاژ نامی 100 تا 480 ولت
  • بازه عملیاتی ورودی و خروجی 85 تا 575 ولت AC با فرکانس 47 تا 63 هرتز
  • جریان خروجی 0 تا 10 آمپر؛ محدودسازی هجومی حداکثر 10 آمپر در 25 درجه سانتی‌گراد
  • مدت محدودسازی معمول 120 میلی‌ثانیه؛ حداکثر یک رویداد وصل در دقیقه
  • ولتاژ خروجی تابع ورودی و غیرقابل تنظیم؛ LED سبز برای کارکرد عادی
  • فاقد حفاظت اتصال کوتاه و جداسازی گالوانیکی؛ کلید مینیاتوری اولیه حداکثر 10 آمپر الزامی است
  • IP20، کلاس حفاظتی II، ابعاد 22.5×80×91 میلی‌متر، وزن 0.12 کیلوگرم و دمای کاری −25 تا +60 درجه سانتی‌گراد
  • تأییدیه‌های CE، cULus Listed و EAC؛ فاقد NEC Class 2، CB، Ex و تأییدیه دریایی

مشخصات فنی

مدل SITOP Inrush Limiter 10A
برند زیمنس
دسته‌بندی ماژول جانبی منبع تغذیه صنعتی
کشور تولید یا مونتاژ اتریش
خانواده محصول Inrush current limiter
سری محصول SITOP
نوع ورودی AC تک‌فاز، دوفاز و سه‌فاز
ولتاژ ورودی ۱۰۰…۴۸۰ V AC
بازه ولتاژ ورودی ۸۵…۵۷۵ V AC؛ ۴۷…۶۳ Hz
جریان ورودی نامی حداکثر ۱۰ A
ولتاژ خروجی ۱۰۰…۴۸۰ V AC
بازه ولتاژ خروجی ۸۵…۵۷۵ V AC
جریان خروجی نامی ۰…۱۰ A
تعداد کانال ۱
مشخصه عملکرد محدودسازی جریان هجومی تا ۱۰ A در ۲۵°C؛ مدت معمول ۱۲۰ ms؛ حداکثر یک وصل در دقیقه
رابط مانیتورینگ بدون رابط ارتباطی؛ LED سبز کارکرد عادی
کارکرد حفاظتی فاقد حفاظت اتصال کوتاه؛ کلید مینیاتوری اولیه حداکثر ۱۰ A الزامی است
نوع نصب ریل DIN EN ۶۰۷۱۵ سایز ۳۵×۷.۵/۱۵؛ فاصله بالا و پایین ۵۰ mm
وزن خالص ۰.۱۲ kg
تأییدیه‌ها و استانداردها CE، cULus Listed، EAC؛ NEC Class ۲ و CB: خیر؛ فاقد تأییدیه Ex و دریایی
کشور سازنده اتریش
نوع ماژول واحد بالاست محدودکننده جریان هجومی
آستانه قابل تنظیم غیرقابل تنظیم
عرض ۲۲.۵ mm
ارتفاع ۸۰ mm
عمق ۹۱ mm
دمای کاری −۲۵…+۶۰ °C
درجه حفاظت IP۲۰
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. پیش از نصب، همه فازها را بی‌برق و در برابر وصل ناخواسته ایمن کنید.
  2. تجهیز را عمودی روی ریل DIN EN 60715 سایز 35×7.5 یا 35×15 نصب کنید؛ نصب دیواری یا روی ریل S7 مجاز نیست.
  3. در بالا و پایین حداقل 50 میلی‌متر فضای آزاد برای همرفت طبیعی نگه دارید؛ فضای جانبی لازم صفر است.
  4. ورودی L/N و خروجی L/N را با هادی 0.5 تا 2.5 میلی‌متر مربع به ترمینال‌های پیچی متصل کنید.
  5. در ورودی، کلید مینیاتوری حداکثر 10 آمپر نصب کنید؛ خود دستگاه اتصال‌کوتاه‌پذیر نیست.
  6. حداکثر یک وصل در دقیقه را رعایت کنید و پس از برق‌دارکردن، LED سبز را کنترل کنید. تجهیز IP20 و فاقد تأییدیه محیط انفجاری است.
