شیر توپی دستی GF / Georg Fischer مدل Type 546 با سایز d50 / DN40، بدنه PVC-U، آببند/سیت EPDM و فشار نامی PN16 است. محصول ساخت سوئیس بوده و برای قطع و وصل جریان در خطوط لوله پلیمری و فرایندی قابل بررسی است

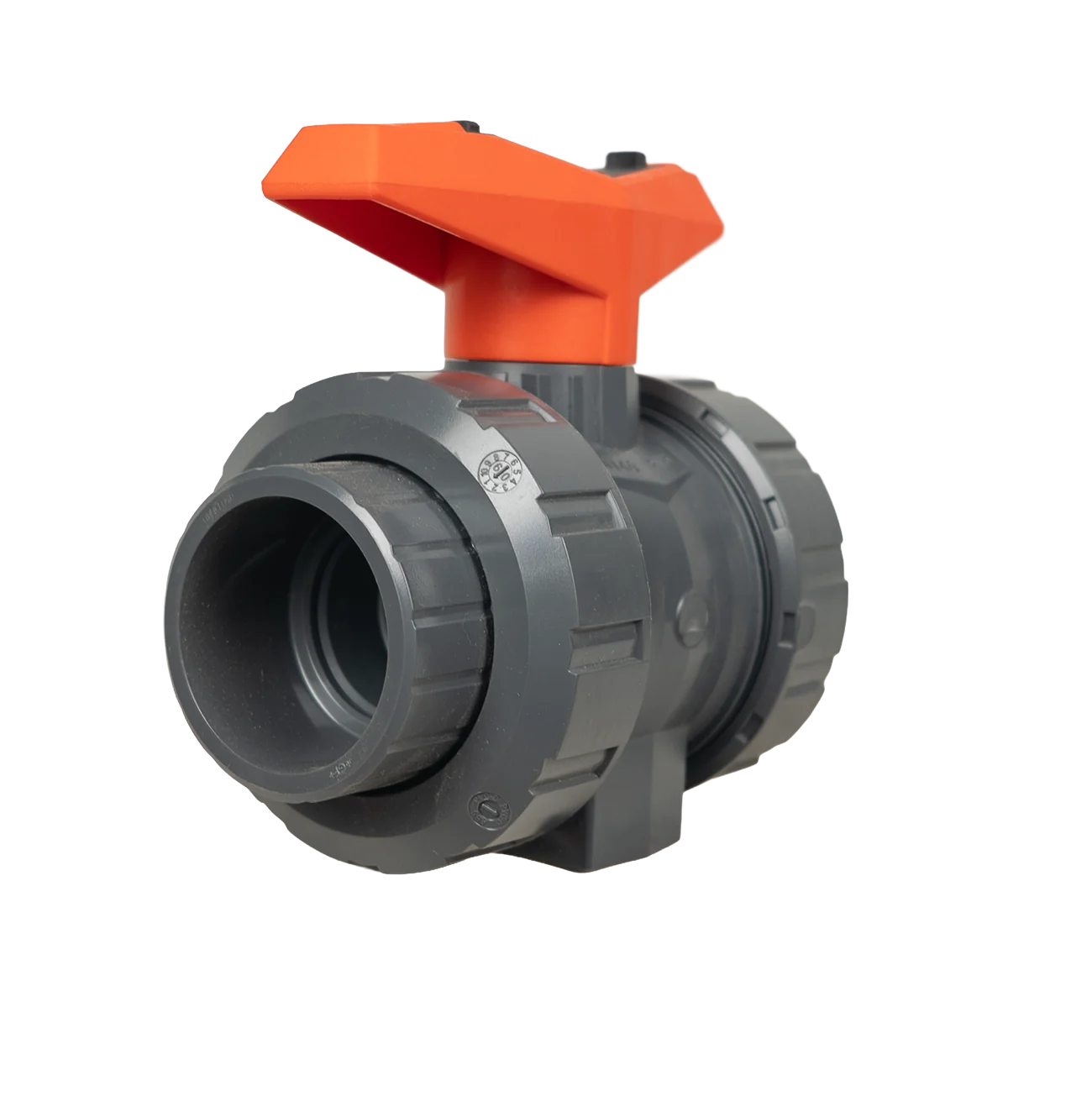

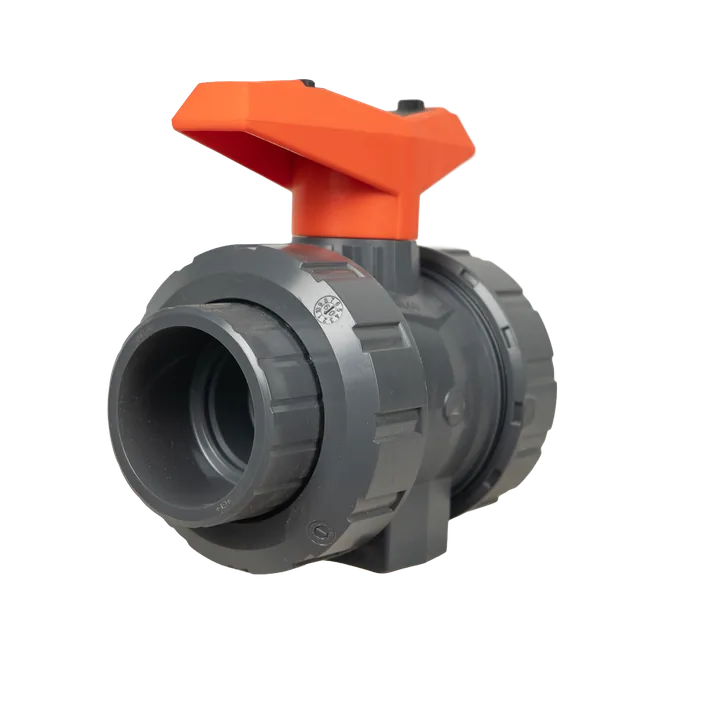

این محصول یک شیر توپی دستی صنعتی از برند GF / Georg Fischer است که روی پلاک آن Type 546، سایز d50DN40، متریال PVC-U، آببند EPDM، فشار PN16 و عبارت Swiss Made دیده میشود. ساختار ظاهری شامل بدنه پلیمری خاکستری، مهرههای اتصال دوطرفه، دسته دستی نارنجی و نشان جهت جریان روی بدنه است. با توجه به نبود اکچویتور، کابل، پوزیشنر یا لیمیتسوئیچ، این تجهیز باید بهعنوان شیر دستی ثبت شود، نه شیر برقی یا کنترلی
مشخصات فنی
مدلType 546
مدل پایهType 546
برندفیشر
دستهبندیشیر توپی دستی
کشور تولید یا مونتاژسوئیس
استاندارد و گواهی صنعتیCE
محل نصبIndoor، Outdoor، Pipe Mount، Field Mount
کارکرد شیرقطع و وصل / Isolation، کنترل دبی / Throttling
متریال بدنهPVC
متریال سیتEPDM
متریال آببندEPDM
رده فشاری PNPN۱۶
نصب و راهاندازی
اطلاعات نصب و راهاندازی
شیر باید روی خط همسایز با اتصال سازگار با d50 / DN40 نصب شود. پیش از نصب، سلامت مهرهماسورهها، اورینگها، سیت داخلی، سطح اتصال لوله و جهت جریان کنترل شود. هنگام بستن مهرهها نباید تنش مکانیکی یا ناهممحوری خط به بدنه PVC-U منتقل شود. بعد از نصب، باز و بسته شدن کامل دسته، عدم گیرکردن Ball، نشتی از دو سر اتصال، نشتی از ناحیه Stem و تحمل فشار کاری تا محدوده مجاز پروژه باید تست شود. چون کالا استوک است، تست نشتی و بررسی ترک مویی بدنه پلیمری قبل از فروش یا بهرهبرداری توصیه میشود.
