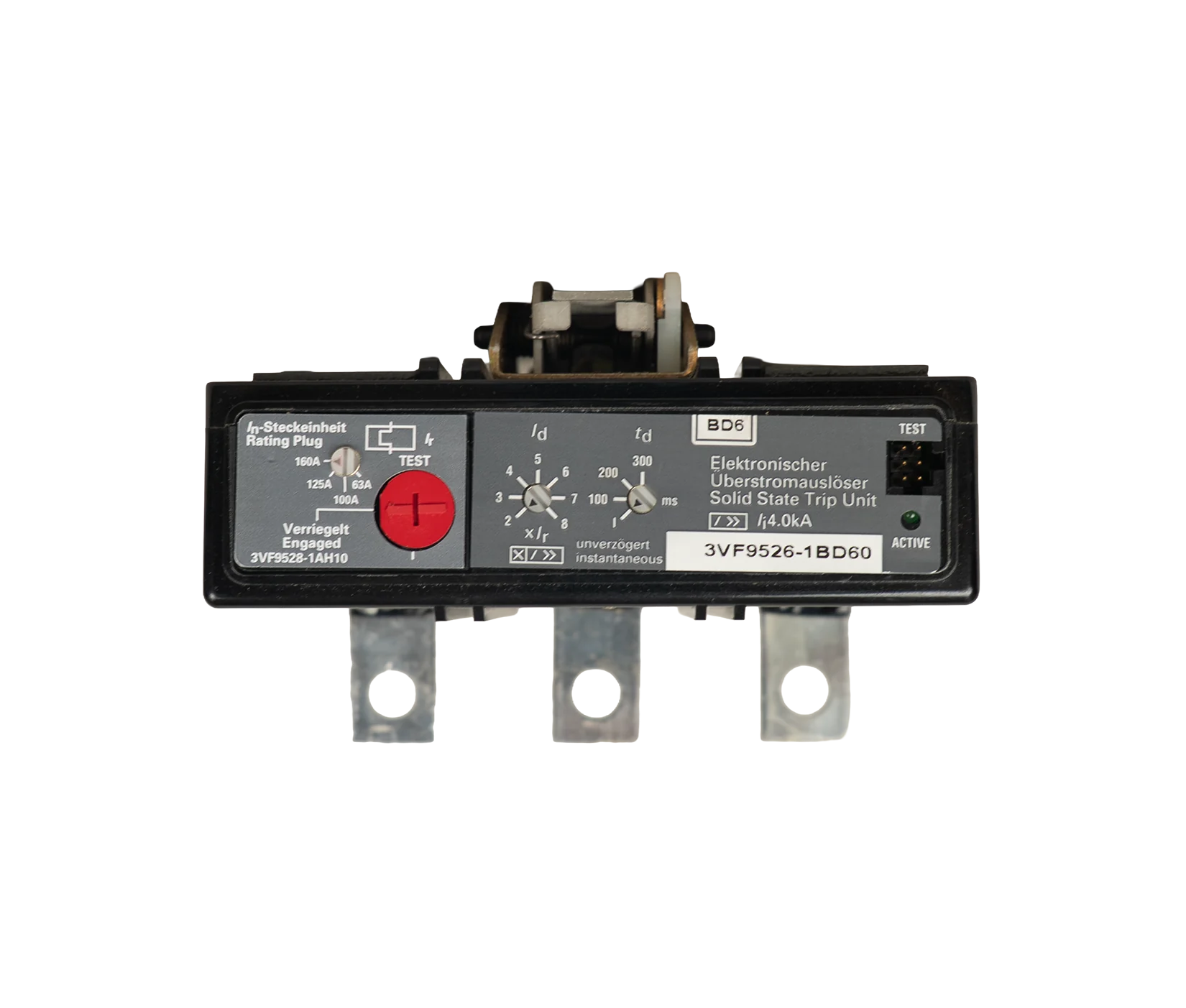

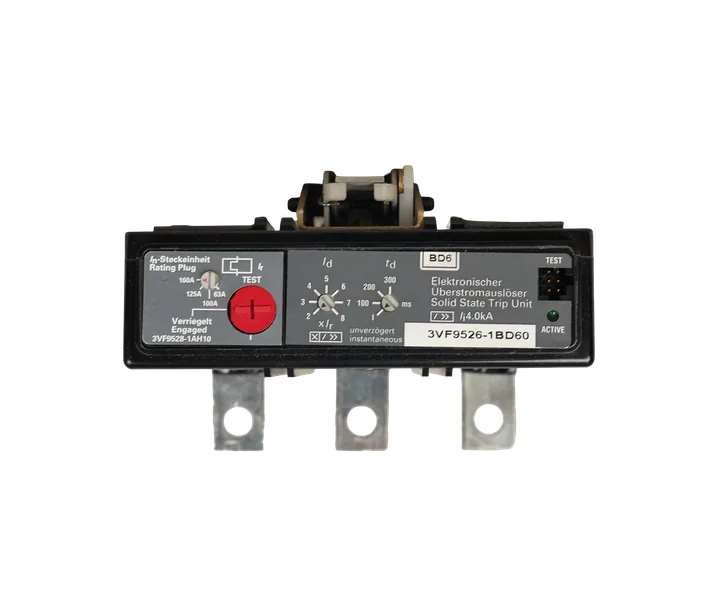

واحد تریپ الکترونیکی اضافهجریان زیمنس از خانواده 3VF با شماره فنی 3VF9526‑1BD60 و کد عملکرد BD6 است. مجموعه حاضر به Rating Plug شماره 3VF9528‑1AH10 مجهز است و تنظیم حفاظت اتصالکوتاه تأخیری و لحظهای را برای کلید سازگار فراهم میکند.
مشخصات قابلخواندن
واحد اصلی: 3VF9526‑1BD60
Rating Plug: 3VF9528‑1AH10
کد عملکرد: BD6
تنظیم Id: از 2 تا 8 برابر Ir
تنظیم td: لحظهای، 100، 200 یا 300 میلیثانیه
آستانه لحظهای چاپشده: Ii = 4.0 kA
مقادیر چاپشده Rating Plug: 63، 100، 125 و 160 آمپر
دارای نشانگر ACTIVE و رابط TEST
پیش از خرید یا جایگزینی، شماره فنی واحد تریپ و Rating Plug، سازگاری با فریم و مکانیزم کلید، جریان موردنیاز، منحنی هماهنگی حفاظتی و امکان آزمون کنترل شود. عدد انتخابشده Rating Plug از عکس حاضر قطعی نیست.
مشخصات فنی
مدل3VF9526‑1BD60
مدل پایه3VF9526‑1BD60
شماره فنی سازنده3VF9526‑1BD60
کد سفارش3VF9526‑1BD60
برندزیمنس
دستهبندیبیمتال و اضافهبار
کشور تولید یا مونتاژآلمان
استاندارد و گواهی صنعتیCE
درجه حفاظتIP۲۰
محل نصبIndoor، Outdoor، Panel Mount
حداقل دمای کاری-۲۰ °C
حداکثر دمای کاری۶۰ °C
نصب و راهاندازی
اطلاعات نصب و راهاندازی
نصب و راهاندازی
تابلو و کلید را از تمام منابع انرژی جدا، قفلگذاری و بیبرقی را اثبات کنید.
شماره فنی واحد تریپ، Rating Plug، فریم کلید میزبان و مکانیزم تریپ را با مدارک همان کلید تطبیق دهید.
شینهها، پین TEST، محفظه و مکانیزم کوپل را از نظر سوختگی، ترک، خوردگی و شکستگی بررسی کنید.
قطعه را فقط مطابق دستورالعمل رسمی کلید میزبان نصب کنید؛ گشتاور اتصالات مدل دقیق بهدست نیامده و نباید حدس زده شود.
Rating Plug باید کاملاً درگیر و در وضعیت مجاز باشد. جریان انتخابی براساس بار، کابل، اتصالکوتاه و هماهنگی حفاظتی تعیین شود.
مقادیر Id و td را طبق مطالعه حفاظت تنظیم و ثبت کنید؛ وضعیت عکس معیار طراحی پروژه نیست.
عملکرد LED، رابط TEST و تریپ مکانیکی را با تجهیزات آزمون سازگار و روش تأییدشده سازنده بررسی کنید.
جریان تزریق، زمان تریپ، تنظیمها و مشخصات کلید میزبان را در گزارش آزمون ثبت کنید.
نصب، تنظیم و آزمون باید توسط برقکار مجاز و مهندس حفاظت انجام شود. بدون منحنی رسمی و مدل کلید میزبان، معیار پذیرش عددی تولید نشود.
