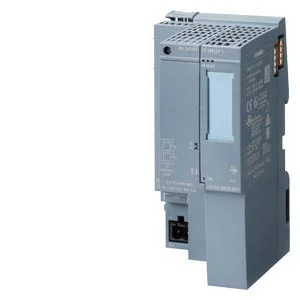

پردازنده ارتباطی امن زیمنس ET 200SP مدل CP 1543SP-1

CP 1543SP-1

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

پردازنده ارتباطی امن CP 1543SP-1 زیمنس برای اتصال SIMATIC ET 200SP به Industrial Ethernet با Firewall، VPN و پشتیبانی IPv4/IPv6.

معرفی محصول

SIMATIC NET CP 1543SP-1 با کد 6GK7543-6WX00-0XE0 پردازنده ارتباطی برای اتصال S7-ET 200SP به Industrial Ethernet است و قابلیت‌های امنیتی Firewall و VPN را فراهم می‌کند. Bus Adapter برای اتصال فیزیکی الزامی است.

رابط شبکهیک رابط Industrial Ethernet با دو اتصال از طریق Bus Adapter و سوئیچ مجتمع
سرعت10 تا 100 مگابیت‌برثانیه
پروتکل‌هاTCP/IP، ISO-on-TCP، UDP، S7 Routing، SNMPv1/v3، DHCP، IPv4/IPv6 و NTP Secure
امنیتFirewall Stateful Inspection، IPsec VPN و SINEMA Remote Connect
تغذیه24 ولت DC؛ بازه 19.2 تا 28.8 ولت؛ توان تلفاتی 6 وات
دمای کار30- تا 60+ درجه در نصب افقی؛ حداکثر 50+ درجه در نصب عمودی
ابعاد و وزن60 × 117 × 74 میلی‌متر؛ 0.18 کیلوگرم
حفاظتIP20

اطلاعات از دیتاشیت رسمی زیمنس همین کد سفارش استخراج شده است.

مشخصات فنی

مدل CP 1543SP-1
برند زیمنس
دسته‌بندی ماژول تکنولوژی و ارتباطی PLC
کشور تولید یا مونتاژ آلمان
نوع ماژول تکنولوژی/ارتباطی پردازنده ارتباطی امن Industrial Ethernet
سامانه و خانواده زیمنس SIMATIC ET ۲۰۰SP / SIMATIC NET
سری محصول CP ۱۵۴۳SP
مدل ماژول CP ۱۵۴۳SP-۱
نقش و کاربرد اصلی اتصال ET ۲۰۰SP به Industrial Ethernet با Firewall و VPN
تعداد کانال عملکردی ۱
تعداد ورودی دیجیتال ۰
تعداد خروجی دیجیتال ۰
تعداد پورت ارتباطی ۲
رابط‌ها و لایه فیزیکی Industrial Ethernet با سوئیچ مجتمع از طریق ET ۲۰۰SP Bus Adapter
پروتکل‌ها و استانداردهای پشتیبانی‌شده TCP/IP، ISO-on-TCP، UDP، S۷ Routing، SNMPv۱/v۳، DHCP، IPv۴/IPv۶، NTP Secure، IPsec و SINEMA RC
نوع کانکتور و ترمینال Bus Adapter جداگانه: RJ۴۵، FC یا SCRJ
BaseUnit یا کانکتور جداگانه لازم است بله
نوع BaseUnit سازگار ET ۲۰۰SP Bus Adapter مانند BA ۲xRJ۴۵
حداکثر نرخ انتقال داده ۱۰۰ Mbit/s
انواع انکودر قابل اتصال کاربرد ندارد
سطوح سیگنال ورودی/خروجی Industrial Ethernet
حالت‌های اندازه‌گیری و کاری Open IE؛ Firewall/VPN؛ S۷ routing؛ remote access
رزولوشن زمانی و Timestamp NTP time synchronization
توابع Latch، Gate و Capture کاربرد ندارد
پشتیبانی Oversampling خیر
پشتیبانی حالت Isochronous خیر
تشخیص عیب و Channel Diagnostics بله
ایزولاسیون الکتریکی بله
ماژول ایمنی Fail-safe خیر
سطح ایمنی SIL/PL غیر ایمنی؛ دارای قابلیت‌های امنیت سایبری شبکه
ولتاژ تغذیه ۲۴ V DC؛ بازه ۱۹.۲ تا ۲۸.۸ V
توان تلفاتی ۶
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
درجه حفاظت IP۲۰
فضای آدرس و داده فرایندی IP، VPN، firewall rules و connection resources
نرم‌افزار مهندسی و نسخه لازم STEP ۷ Professional V۱۴ (TIA Portal) یا بالاتر
Firmware و قابلیت به‌روزرسانی قابل به‌روزرسانی؛ SNMPv۳ و secure services
روش سیم‌بندی و شیلد BusAdapter و کابل صنعتی مناسب؛ شبکه‌بندی و bonding صحیح
سازگاری، محدودیت و ملزومات Bus Adapter الزامی؛ حداکثر ۲ CP برای هر CPU
گواهی‌ها و استانداردهای صنعتی CE، UKCA، RCM، RoHS، EAC، ATEX، IECEx، CCC-Ex و FM
Hot Swap / Configuration in RUN طبق قابلیت CPU و سیاست امنیتی
عرض ماژول ۶۰ mm
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

راهنمای نصب و راه‌اندازی

  1. تغذیه 24 ولت DC ایستگاه ET 200SP را قطع کنید.
  2. CP را روی ریل DIN 35 میلی‌متری در ایستگاه ET 200SP نصب کنید.
  3. Bus Adapter سازگار مانند BA 2xRJ45 را نصب و کابل Industrial Ethernet را متصل کنید.
  4. دستگاه را در STEP 7 Professional V14 یا بالاتر پیکربندی کنید.
  5. آدرس IP، Routing، Firewall، VPN، SNMP و NTP را مطابق سیاست امنیتی شبکه تنظیم کنید.
  6. پس از راه‌اندازی، دسترسی PG/OP، وب‌سرور CPU، ارتباط S7 و گزارش رخدادهای امنیتی را آزمایش کنید.

امنیت: سرویس‌های غیرضروری را غیرفعال و گواهی‌ها و تنظیمات VPN را مطابق سیاست امنیت صنعتی مدیریت کنید.
