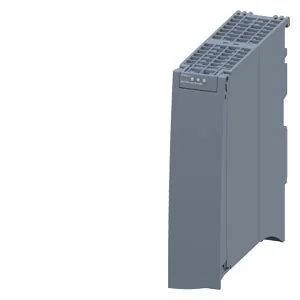

پردازنده ارتباطی زیمنس CP 1543-1 برای اتصال SIMATIC S7-1500 به Industrial Ethernet، با یک پورت RJ45 گیگابیتی، ارتباط TCP/IP و S7 و قابلیت‌های امنیتی VPN و Firewall.
معرفی و کاربرد
Siemens SIMATIC CP 1543-1 با کد سفارش 6GK7543-1AX10-0XE0 پردازنده ارتباطی S7-1500 برای اتصال به Industrial Ethernet است.
مشخصات فنی رسمی
| رابط شبکه | 1 × RJ45؛ سرعت 10 تا 1000 Mbit/s |
|---|
| ارتباطات | TCP/IP، ISO، UDP، S7 Communication، IP Broadcast/Multicast |
|---|
| امنیت | VPN/IPSec، Firewall و IEEE 802.1X با RADIUS؛ تا 16 اتصال VPN |
|---|
| مدیریت و سرویس‌ها | Diagnostics، SNMPv1/v3، DHCP، FTP Client/Server، Email و NTP |
|---|
| IP | IPv4 و IPv6 |
|---|
| تغذیه از بک‌پلین | 15 VDC؛ جریان معمول 0.25 A؛ اتلاف توان 3.75 W |
|---|
| دمای کار | نصب افقی 30- تا 60+؛ نصب عمودی 30- تا 40+ درجه سانتی‌گراد |
|---|
| نگهداری و حمل | 40- تا 70+ درجه سانتی‌گراد |
|---|
| ارتفاع نصب | حداکثر 5,000 متر؛ بالاتر از 2,000 متر با محدودیت‌های دمایی دفترچه |
|---|
| درجه حفاظت | IP20 |
|---|
| ابعاد و وزن | 35 × 142 × 129 میلی‌متر؛ وزن خالص 0.26 کیلوگرم |
|---|
| چرخه عمر / مبدأ | PM300 فعال؛ آلمان؛ RoHS از 2013-02-27 |
|---|
این تجهیز پردازنده ارتباطی شبکه است، نه ماژول سریال یا مودم سلولی. سرویس‌ها و پورت‌های امنیتی باید فقط بر اساس طراحی شبکه فعال شوند.
مشخصات فنی
مدل
CP 1543-1
برند
زیمنس
دسته‌بندی
گیت‌وی پروتکل صنعتی
کشور تولید یا مونتاژ
آلمان
استاندارد و گواهی صنعتی
CE، RoHS
درجه حفاظت
IP۲۰
محل نصب
Indoor، DIN Rail
حداقل دمای کاری
-۳۰ °C
حداکثر دمای کاری
۶۰ °C
پروتکل ارتباطی
PROFINET
ولتاژ تغذیه
۲۴ VDC
نوع پورت شبکه
RJ۴۵ Ethernet
سیگنال خروجی
بدون سیگنال خروجی
سطح ایمنی SIL
بدون SIL
پورت شبکه
۱ × RJ۴۵
سرعت اترنت
۱۰/۱۰۰/۱۰۰۰ Mbit/s
نسخه IP
IPv۴ / IPv۶
قابلیت‌های امنیتی
VPN، Firewall، IEEE ۸۰۲.۱X/RADIUS
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
نصب و راه‌اندازی
- تغذیه S7-1500 را قطع و سازگاری CPU، رک و نسخه TIA Portal را بررسی کنید.
- CP 1543-1 را روی ریل S7-1500 نصب و اتصال بک‌پلین 15 VDC را کامل کنید.
- کابل Industrial Ethernet شیلددار را به تنها پورت RJ45 وصل کنید و رده کابل را متناسب با سرعت تا 1 Gbit/s برگزینید.
- در TIA Portal آدرس IPv4/IPv6، Subnet و Route را تنظیم و فقط سرویس‌های لازم TCP/UDP، S7، FTP، Email، SNMP و NTP را فعال کنید.
- برای VPN/Firewall/802.1X، گواهی‌ها، کلیدها، RADIUS و سیاست دسترسی را پیش از بارگذاری آماده کنید. این مدل تا 16 اتصال VPN را پشتیبانی می‌کند.
- ماژول IP20 را داخل تابلو مناسب نصب کنید. در ارتفاع بالاتر از 2,000 متر محدودیت دمایی دفترچه را اعمال کنید.
- پس از دانلود پیکربندی، Link، Diagnostics، زمان NTP و دسترسی مقصد را آزمایش و سرویس‌های غیرضروری را غیرفعال کنید.
