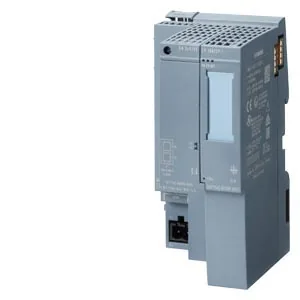

پردازنده ارتباطی زیمنس ET 200SP مدل CP 1542SP-1

CP 1542SP-1

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

پردازنده ارتباطی CP 1542SP-1 زیمنس برای اتصال SIMATIC ET 200SP به Industrial Ethernet با Open IE، S7 Routing و IPv4/IPv6.

معرفی محصول

CP 1542SP-1 با کد 6GK7542-6UX00-0XE0 پردازنده ارتباطی SIMATIC NET برای اتصال ET 200SP به Industrial Ethernet است. این مدل Open IE، PG/OP و S7 Routing را فراهم می‌کند و برای اتصال فیزیکی به Bus Adapter جداگانه نیاز دارد.

شبکهیک رابط Industrial Ethernet با دو اتصال و سوئیچ مجتمع
سرعت10 تا 100 مگابیت‌برثانیه
پروتکل‌هاTCP/IP، ISO-on-TCP، UDP، SNMPv1، DHCP، Email، IPv4/IPv6 و NTP
تغذیه19.2 تا 28.8 ولت DC؛ توان تلفاتی 6 وات
دمای کار30- تا 60+ درجه افقی؛ حداکثر 50+ درجه عمودی
ابعاد و وزن60 × 117 × 74 میلی‌متر؛ 0.18 کیلوگرم
حفاظتIP20

این مدل SNMPv3 و NTP Secure ندارد. اطلاعات از دیتاشیت رسمی زیمنس استخراج شده است.

مشخصات فنی

مدل CP 1542SP-1
برند زیمنس
دسته‌بندی ماژول تکنولوژی و ارتباطی PLC
کشور تولید یا مونتاژ آلمان
نوع ماژول تکنولوژی/ارتباطی پردازنده ارتباطی Industrial Ethernet
سامانه و خانواده زیمنس SIMATIC ET ۲۰۰SP / SIMATIC NET
سری محصول CP ۱۵۴۲SP
مدل ماژول CP ۱۵۴۲SP-۱
نقش و کاربرد اصلی اتصال ET ۲۰۰SP به Industrial Ethernet برای Open IE و S۷ Routing
تعداد کانال عملکردی ۱
تعداد ورودی دیجیتال ۰
تعداد خروجی دیجیتال ۰
تعداد پورت ارتباطی ۲
رابط‌ها و لایه فیزیکی Industrial Ethernet با سوئیچ مجتمع از طریق ET ۲۰۰SP Bus Adapter
پروتکل‌ها و استانداردهای پشتیبانی‌شده TCP/IP، ISO-on-TCP، UDP، S۷ Routing، SNMPv۱، DHCP، Email، IPv۴/IPv۶ و NTP
نوع کانکتور و ترمینال Bus Adapter جداگانه: RJ۴۵، FC یا SCRJ
BaseUnit یا کانکتور جداگانه لازم است بله
نوع BaseUnit سازگار ET ۲۰۰SP Bus Adapter مانند BA ۲xRJ۴۵
حداکثر نرخ انتقال داده ۱۰۰ Mbit/s
انواع انکودر قابل اتصال کاربرد ندارد
سطوح سیگنال ورودی/خروجی Industrial Ethernet
حالت‌های اندازه‌گیری و کاری Open IE communication؛ S۷ routing؛ PG/OP
رزولوشن زمانی و Timestamp NTP time synchronization
توابع Latch، Gate و Capture کاربرد ندارد
پشتیبانی Oversampling خیر
پشتیبانی حالت Isochronous خیر
تشخیص عیب و Channel Diagnostics بله
ایزولاسیون الکتریکی بله
ماژول ایمنی Fail-safe خیر
سطح ایمنی SIL/PL غیر ایمنی
ولتاژ تغذیه ۲۴ V DC؛ بازه ۱۹.۲ تا ۲۸.۸ V
توان تلفاتی ۶
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
درجه حفاظت IP۲۰
فضای آدرس و داده فرایندی آدرس IP و connection resources طبق CPU/CP
نرم‌افزار مهندسی و نسخه لازم STEP ۷ Professional V۱۴ (TIA Portal) یا بالاتر
Firmware و قابلیت به‌روزرسانی قابل به‌روزرسانی؛ دسترسی به web server CPU
روش سیم‌بندی و شیلد BusAdapter و کابل صنعتی مناسب؛ رعایت bonding و shield
سازگاری، محدودیت و ملزومات Bus Adapter الزامی؛ حداکثر ۲ CP برای هر CPU؛ بدون SNMPv۳ و NTP Secure
گواهی‌ها و استانداردهای صنعتی CE، UKCA، RCM، RoHS، EAC، ATEX، IECEx، CCC-Ex و FM
Hot Swap / Configuration in RUN طبق قابلیت CPU و ساختار ET ۲۰۰SP
عرض ماژول ۶۰ mm
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

راهنمای نصب

  1. تغذیه ایستگاه ET 200SP را قطع کنید.
  2. CP را روی ریل DIN 35 میلی‌متری در ایستگاه نصب کنید.
  3. Bus Adapter سازگار مانند BA 2xRJ45 را نصب و شبکه را متصل کنید.
  4. دستگاه را در STEP 7 Professional V14 یا بالاتر پیکربندی کنید.
  5. آدرس IP، Routing، SNMPv1 و NTP را مطابق طراحی شبکه تنظیم کنید.
  6. ارتباط PG/OP، S7 و وب‌سرور CPU را آزمایش کنید.

نکته: برای نیازهای Firewall، VPN، SNMPv3 یا NTP Secure باید مدل امنیتی مناسب مانند CP 1543SP-1 انتخاب شود.
