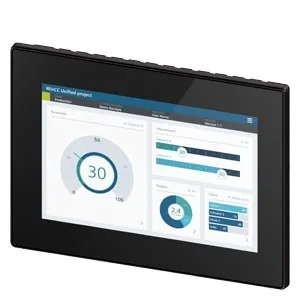

پنل اپراتوری زیمنس SIMATIC HMI MTP1000 Unified Comfort Neutral

MTP1000 Unified Comfort Neutral

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

SIMATIC HMI MTP1000 Unified Comfort Neutral با کد 6AV2128-3KB36-0AX1، پنل لمسی چندلمسی 10.1 اینچ زیمنس با وضوح 1280×800، ارتباط PROFINET و تغذیه 24 VDC برای کنترل و پایش صنعتی است.

معرفی محصول

پنل اپراتوری زیمنس SIMATIC HMI MTP1000 Unified Comfort Neutral با کد سفارش 6AV2128-3KB36-0AX1 و چرخه عمر Active Product، برای اجرای پروژه‌های WinCC Unified طراحی شده است.

مشخصات کلیدی

  • نمایشگر TFT عریض 10.1 اینچ، لمسی و چندلمسی، با وضوح 1280×800 و 16.7 میلیون رنگ
  • تغذیه 24 VDC با بازه مجاز 19.2 تا 28.8 ولت؛ جریان نامی 0.5 آمپر و حداکثر 1.1 آمپر
  • دو رابط Industrial Ethernet، چهار USB 3.1 Type-A، دو شیار SD و یک رابط ترکیبی RS422/RS485
  • پشتیبانی از PROFINET و پیکربندی با WinCC Unified Comfort Engineering در TIA Portal از نسخه V16
  • درجه حفاظت IP65 از جلو و IP20 از پشت؛ مناسب استفاده داخل ساختمان
  • دمای کار در نصب عمودی 0 تا 50 درجه و در حالت Portrait تا 40 درجه سانتی‌گراد
  • ابعاد جلوی بدنه 280×205 میلی‌متر، عمق نصب 63.6 میلی‌متر، برش تابلو 264.6×189.1 میلی‌متر و وزن خالص 2.1 کیلوگرم

مرجع فنی

اطلاعات با صفحه رسمی Siemens SiePortal و دیتاشیت رسمی همین کد تطبیق داده شده است.

مشخصات فنی

مدل MTP1000 Unified Comfort Neutral
برند زیمنس
دسته‌بندی HMI
کشور تولید یا مونتاژ آلمان
خانواده محصول SIMATIC HMI Unified
نوع پنل Unified Comfort Neutral
قطر صفحه نمایش ۱۰.۱
نوع نمایشگر TFT widescreen
وضوح تصویر ۱۲۸۰ × ۸۰۰
تعداد رنگ ۱۶.۷ میلیون رنگ
ولتاژ و بازه تغذیه ۲۴ VDC (۱۹.۲ تا ۲۸.۸ VDC)
تعداد پورت Ethernet ۲
تعداد پورت USB ۴
تعداد شیار کارت SD ۲
نرم‌افزار پیکربندی WinCC Unified Comfort
حداقل نسخه نرم‌افزار V۱۶
نوع نصب نصب داخل برش تابلو
درجه حفاظت جلو IP۶۵
درجه حفاظت پشت IP۲۰
وزن خالص ۲.۱ kg
دمای کاری ۰ تا ۵۰ °C در نصب عمودی؛ ۰ تا ۴۰ °C در حالت Portrait
حداقل دمای کاری ۰ °C
حداکثر دمای کاری ۵۰ °C
ولتاژ تغذیه ۲۴ VDC
صفحه لمسی بله
چندلمسی بله
جریان مصرفی ۰.۵ A
پشتیبانی PROFINET بله
رابط RS485 بله
نصب عمودی بله
نصب افقی بله
عرض ۲۸۰ mm
ارتفاع ۲۰۵ mm
عمق نصب ۶۳.۶ mm
عرض برش تابلو ۲۶۴.۶ mm
ارتفاع برش تابلو ۱۸۹.۱ mm
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

روش نصب و راه‌اندازی

ایمنی: نصب و سیم‌کشی باید توسط نیروی متخصص و پس از قطع کامل تغذیه انجام شود.

  1. محل داخلی، خشک و دارای تهویه مناسب انتخاب کنید و محدوده دمای مجاز را رعایت کنید.
  2. برش تابلو را با ابعاد 264.6×189.1 میلی‌متر آماده، لبه‌ها را پلیسه‌گیری و سطح آب‌بند را تمیز کنید.
  3. پنل را بدون فشار به نمایشگر در برش قرار دهید و بست‌ها را یکنواخت محکم کنید تا IP65 جلویی حفظ شود.
  4. ارت حفاظتی و تغذیه 24 VDC را با پلاریته صحیح و حفاظت اضافه‌جریان متصل کنید؛ بازه مجاز 19.2 تا 28.8 ولت است.
  5. شبکه PROFINET و رابط‌های مورد نیاز را طبق نقشه پروژه متصل و کابل‌ها را مهار کنید.
  6. در TIA Portal و WinCC Unified Comfort نسخه V16 یا جدیدتر، نام دستگاه و IP را تعیین، پروژه را انتقال و ارتباط PLC را آزمون کنید.

کنترل نهایی

  • آزمون نمایشگر، لمس و چندلمسی
  • بررسی ارتباط PROFINET و آلارم‌ها
  • کنترل تهویه، آب‌بندی و عدم فشار روی کابل‌ها
  • تهیه نسخه پشتیبان از پروژه و ثبت IP و نسخه نرم‌افزار
