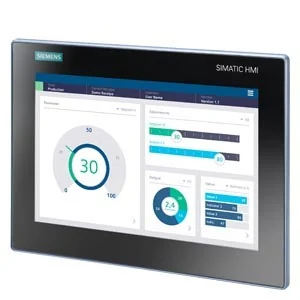

پنل اپراتوری زیمنس SIMATIC HMI MTP1200 Unified Basic

MTP1200 Unified Basic

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
چین
معرفی

معرفی کالا

SIMATIC HMI MTP1200 Unified Basic با کد 6AV2123-3MB32-0AW0، پنل لمسی چندلمسی 12.1 اینچ زیمنس با وضوح 1280×800، PROFINET و تغذیه 24 VDC است.

معرفی محصول

پنل اپراتوری زیمنس SIMATIC HMI MTP1200 Unified Basic با کد سفارش 6AV2123-3MB32-0AW0 و چرخه عمر Active Product، برای پروژه‌های WinCC Unified Basic طراحی شده است.

مشخصات کلیدی

  • نمایشگر TFT عریض 12.1 اینچ، لمسی و چندلمسی، وضوح 1280×800 و 16.7 میلیون رنگ
  • تغذیه 24 VDC در بازه 19.2 تا 28.8 ولت؛ جریان نامی 0.29 آمپر، حداکثر 0.92 آمپر در 19.2 ولت و توان معمول 11.1 وات
  • یک رابط Gigabit Ethernet RJ45، دو USB 2.0، بدون شیار SD و بدون RS422/RS485
  • PROFINET و پیکربندی با WinCC Unified Basic Engineering از نسخه V18 Update 3
  • IP65 جلو و IP20 پشت؛ مناسب داخل ساختمان
  • دمای نصب عمودی 0 تا 50 و حالت Portrait تا 40 درجه سانتی‌گراد
  • ابعاد 326×237 میلی‌متر، عمق 55، برش تابلو 310×221 میلی‌متر و وزن خالص 2.08 کیلوگرم

مرجع فنی

اطلاعات با Siemens SiePortal و دیتاشیت رسمی همین کد تطبیق شده است.

مشخصات فنی

مدل MTP1200 Unified Basic
برند زیمنس
دسته‌بندی HMI
کشور تولید یا مونتاژ چین
خانواده محصول SIMATIC HMI Unified
نوع پنل Unified Basic
قطر صفحه نمایش ۷
نوع نمایشگر TFT widescreen
وضوح تصویر ۸۰۰ × ۴۸۰
تعداد رنگ ۱۶.۷ میلیون رنگ
ولتاژ و بازه تغذیه ۲۴ VDC (۱۹.۲ تا ۲۸.۸ VDC)
تعداد پورت Ethernet ۱
تعداد پورت USB ۲
تعداد شیار کارت SD ۰
نرم‌افزار پیکربندی WinCC Unified Basic
حداقل نسخه نرم‌افزار V۱۸ Update ۳
نوع نصب نصب داخل برش تابلو
درجه حفاظت جلو IP۶۵
درجه حفاظت پشت IP۲۰
وزن خالص ۲.۰۸ kg
دمای کاری ۰ تا ۵۰ °C در نصب عمودی؛ ۰ تا ۴۰ °C در حالت Portrait
حداقل دمای کاری ۰ °C
حداکثر دمای کاری ۵۰ °C
ولتاژ تغذیه ۲۴ VDC
صفحه لمسی بله
چندلمسی بله
جریان مصرفی ۰.۲۹ A
توان مصرفی ۱۱.۱
پشتیبانی PROFINET بله
رابط RS485 خیر
نصب عمودی بله
نصب افقی بله
عرض ۳۲۶ mm
ارتفاع ۲۳۷ mm
عمق نصب ۵۵ mm
عرض برش تابلو ۳۱۰ mm
ارتفاع برش تابلو ۲۲۱ mm
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

روش نصب و راه‌اندازی

ایمنی: نصب و سیم‌کشی باید توسط نیروی متخصص و پس از قطع تغذیه انجام شود.

  1. محل داخلی، خشک و دارای تهویه مناسب انتخاب کنید.
  2. برش تابلو 310×221 میلی‌متر را دقیق آماده و سطح آب‌بند را تمیز کنید.
  3. پنل را بدون فشار به نمایشگر نصب و بست‌ها را یکنواخت محکم کنید تا IP65 جلو حفظ شود.
  4. ارت و تغذیه 24 VDC را با پلاریته صحیح و حفاظت اضافه‌جریان متصل کنید.
  5. کابل Gigabit Ethernet/PROFINET و در صورت نیاز USB را متصل کنید؛ این مدل RS485 و شیار SD ندارد.
  6. در TIA Portal و WinCC Unified Basic V18 Update 3 یا جدیدتر، نام و IP دستگاه را تنظیم، پروژه را انتقال و ارتباط PLC را آزمون کنید.

کنترل نهایی

  • آزمون لمس و چندلمسی
  • بررسی PROFINET و آلارم‌ها
  • کنترل تهویه و آب‌بندی
  • تهیه نسخه پشتیبان پروژه
