زیمنس

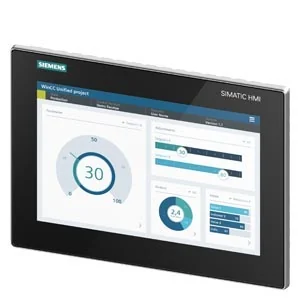

پنل اپراتوری زیمنس SIMATIC HMI MTP1200 Unified Comfort

MTP1200 Unified Comfort

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

SIMATIC HMI MTP1200 Unified Comfort با کد 6AV2128-3MB06-0AX1، پنل لمسی چندلمسی 12.1 اینچ زیمنس با وضوح 1280×800، ارتباط PROFINET و تغذیه 24 VDC برای کنترل و پایش ماشین‌آلات است.

معرفی محصول

پنل اپراتوری زیمنس SIMATIC HMI MTP1200 Unified Comfort با کد سفارش 6AV2128-3MB06-0AX1 و چرخه عمر Active Product، برای اجرای پروژه‌های WinCC Unified طراحی شده است.

مشخصات کلیدی

  • نمایشگر TFT عریض 12.1 اینچ، لمسی و چندلمسی، با وضوح 1280×800 و 16.7 میلیون رنگ
  • تغذیه 24 VDC با بازه مجاز 19.2 تا 28.8 ولت؛ جریان نامی 0.6 آمپر و حداکثر 1.3 آمپر
  • دو رابط Industrial Ethernet، چهار USB 3.1 Type-A، دو شیار SD و یک رابط ترکیبی RS422/RS485
  • پشتیبانی از PROFINET؛ پیکربندی با WinCC Unified Comfort Engineering در TIA Portal از نسخه V16
  • درجه حفاظت IP65 از جلو و IP20 از پشت؛ مناسب استفاده داخل ساختمان
  • دمای کار در نصب عمودی 0 تا 50 درجه سانتی‌گراد و در حالت Portrait تا 40 درجه سانتی‌گراد
  • ابعاد جلوی بدنه 326×237 میلی‌متر، عمق نصب 64 میلی‌متر، برش تابلو 310.6×221.1 میلی‌متر و وزن خالص 2.8 کیلوگرم

مرجع فنی

اطلاعات این صفحه با صفحه رسمی Siemens SiePortal و دیتاشیت رسمی همین کد سفارش تطبیق داده شده است.

مشخصات فنی

مدل MTP1200 Unified Comfort
برند زیمنس
دسته‌بندی HMI
کشور تولید یا مونتاژ آلمان
خانواده محصول SIMATIC HMI Unified
نوع پنل Unified Comfort
قطر صفحه نمایش ۱۲.۱
نوع نمایشگر TFT widescreen
وضوح تصویر ۱۲۸۰ × ۸۰۰
تعداد رنگ ۱۶.۷ میلیون رنگ
ولتاژ و بازه تغذیه ۲۴ VDC (۱۹.۲ تا ۲۸.۸ VDC)
تعداد پورت Ethernet ۲
تعداد پورت USB ۴
تعداد شیار کارت SD ۲
نرم‌افزار پیکربندی WinCC Unified Comfort
درجه حفاظت IP۶۵
حداقل نسخه نرم‌افزار V۱۶
نوع نصب نصب داخل برش تابلو
درجه حفاظت جلو IP۶۵
درجه حفاظت پشت IP۲۰
دمای کاری ۰ تا ۵۰ °C در نصب عمودی؛ ۰ تا ۴۰ °C در حالت Portrait
حداقل دمای کاری ۰ °C
حداکثر دمای کاری ۵۰ °C
پروتکل ارتباطی PROFINET
ولتاژ تغذیه ۲۴ VDC
صفحه لمسی بله
چندلمسی بله
جریان مصرفی ۰.۶ A
پشتیبانی PROFINET بله
رابط RS485 بله
نصب عمودی بله
نصب افقی بله
عرض ۳۲۶ mm
ارتفاع ۲۳۷ mm
عمق نصب ۶۴ mm
عرض برش تابلو ۳۱۰.۶ mm
ارتفاع برش تابلو ۲۲۱.۱ mm
وزن خالص ۲.۸ kg
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

روش نصب و راه‌اندازی

ایمنی: نصب، سیم‌کشی و راه‌اندازی باید توسط نیروی متخصص و پس از قطع کامل تغذیه انجام شود. الزامات دفترچه رسمی پروژه و تابلو مقدم است.

  1. محل داخلی، خشک و دارای تهویه مناسب انتخاب کنید؛ دمای مجاز و زاویه نصب را رعایت کنید.
  2. برش تابلو را با ابعاد 310.6×221.1 میلی‌متر آماده، لبه‌ها را پلیسه‌گیری و سطح تماس آب‌بند را تمیز کنید.
  3. پنل را بدون وارد کردن فشار به نمایشگر در برش قرار دهید و بست‌ها را یکنواخت محکم کنید تا حفاظت IP65 جلو حفظ شود.
  4. ارت حفاظتی و تغذیه 24 VDC را با پلاریته صحیح، کابل مناسب و حفاظت اضافه‌جریان متصل کنید؛ بازه مجاز 19.2 تا 28.8 ولت است.
  5. شبکه PROFINET و در صورت نیاز RS422/RS485، USB یا کارت SD را طبق نقشه پروژه متصل و کابل‌ها را مهار کنید.
  6. در TIA Portal و WinCC Unified Comfort نسخه V16 یا جدیدتر، نام دستگاه و IP را تعیین، پروژه را انتقال و ارتباط با PLC را آزمون کنید.

کنترل نهایی

  • آزمون نمایشگر، لمس و چندلمسی
  • بررسی ارتباط PROFINET، آلارم‌ها و ثبت داده
  • کنترل عدم فشار روی کابل‌ها، تهویه و آب‌بندی جلوی تابلو
  • تهیه نسخه پشتیبان از پروژه و ثبت IP و نسخه نرم‌افزار
