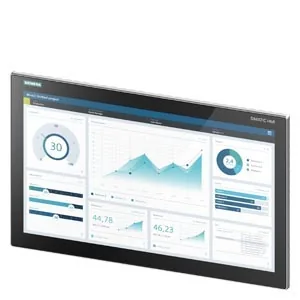

پنل اپراتوری زیمنس SIMATIC HMI MTP2200 Unified Comfort

MTP2200 Unified Comfort

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

MTP2200 Unified Comfort از خانواده SIMATIC HMI Unified زیمنس، پنل لمسی صنعتی 21.5 اینچ برای مانیتورینگ و کنترل ماشین‌آلات از طریق PROFINET است.

معرفی محصول

SIMATIC HMI MTP2200 Unified Comfort با کد 6AV2128-3XB06-0AX1 پنل لمسی فعال زیمنس برای WinCC Unified است.

مشخصات رسمی

  • نمایشگر چندلمسی TFT عریض 21.5 اینچ، رزولوشن 1920×1080 و 16.7 میلیون رنگ
  • تغذیه 24 VDC با بازه 19.2 تا 28.8 VDC
  • دو رابط Industrial Ethernet، چهار USB 3.1، دو شیار SD و رابط ترکیبی RS422/485
  • PROFINET، TCP/IP، DHCP، SNMP، MRP و پشتیبانی OPC UA
  • درجه حفاظت جلو IP65 و پشت IP20
  • دمای کاری نصب عمودی 0 تا 45 درجه؛ در Portrait تا 40 درجه
  • ابعاد جلو 529×331، برش تابلو 513×315 و عمق نصب 73 میلی‌متر؛ وزن 6.9 کیلوگرم
  • قابل پیکربندی از WinCC Unified Comfort V16

مرجع رسمی

اطلاعات از Siemens SiePortal و دیتاشیت رسمی همین کد بررسی شده است.

مشخصات فنی

مدل MTP2200 Unified Comfort
برند زیمنس
دسته‌بندی HMI
کشور تولید یا مونتاژ آلمان
خانواده محصول SIMATIC HMI Unified
نوع پنل Unified Comfort
قطر صفحه نمایش ۲۱.۵
نوع نمایشگر TFT widescreen
وضوح تصویر ۱۹۲۰ × ۱۰۸۰
تعداد رنگ ۱۶.۷ میلیون رنگ
ولتاژ و بازه تغذیه ۲۴ VDC (۱۹.۲ تا ۲۸.۸ VDC)
جریان مصرفی ۱ A
تعداد پورت Ethernet ۲
تعداد پورت USB ۴
تعداد شیار کارت SD ۲
نرم‌افزار پیکربندی WinCC Unified Comfort
حداقل نسخه نرم‌افزار V۱۶
نوع نصب نصب داخل برش تابلو
درجه حفاظت جلو IP۶۵
درجه حفاظت پشت IP۲۰
عرض ۵۲۹ mm
ارتفاع ۳۳۱ mm
عمق نصب ۷۳ mm
عرض برش تابلو ۵۱۳ mm
ارتفاع برش تابلو ۳۱۵ mm
وزن خالص ۶.۹ kg
دمای کاری ۰ تا ۴۵ °C در نصب عمودی؛ ۰ تا ۴۰ °C در حالت Portrait
حداقل دمای کاری ۰ °C
حداکثر دمای کاری ۴۵ °C
ولتاژ تغذیه ۲۴ VDC
صفحه لمسی بله
چندلمسی بله
پشتیبانی PROFINET بله
رابط RS485 بله
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

روش نصب

ایمنی: نصب و سیم‌کشی در حالت بی‌برق و طبق دفترچه رسمی انجام شود.

  1. برش تابلو 513×315 میلی‌متر آماده و سطح آب‌بندی تمیز شود.
  2. پنل با بست‌های مجاز و بدون تنش روی قاب نصب شود؛ جهت و زاویه نصب با محدوده دمایی متناظر انتخاب گردد.
  3. ارت و تغذیه 24 VDC در بازه مجاز وصل شوند.
  4. PROFINET/Ethernet، USB، SD و RS485 طبق نقشه پروژه متصل و مهار شوند.
  5. پروژه سازگار WinCC Unified دانلود و ارتباط، لمس، آلارم و Backup آزمون شوند.
