زیمنس

پنل اپراتوری زیمنس SIMATIC HMI MTP400 Unified Basic

MTP400 Unified Basic

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
چین
معرفی

معرفی کالا

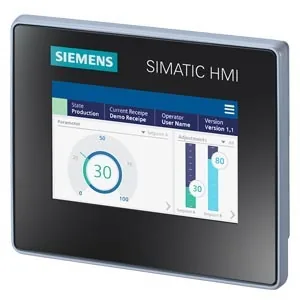

SIMATIC HMI MTP400 Unified Basic با کد 6AV2123-3DB32-0AW0، پنل لمسی چندلمسی 4.3 اینچ زیمنس با وضوح 800×480، PROFINET و تغذیه 24 VDC است.

معرفی محصول

پنل اپراتوری زیمنس SIMATIC HMI MTP400 Unified Basic با کد سفارش 6AV2123-3DB32-0AW0 و چرخه عمر Active Product، برای پروژه‌های WinCC Unified Basic طراحی شده است.

مشخصات کلیدی

  • نمایشگر TFT عریض 4.3 اینچ، لمسی و چندلمسی، وضوح 800×480 و 16.7 میلیون رنگ
  • تغذیه 24 VDC در بازه 19.2 تا 28.8 ولت؛ جریان نامی 0.16 آمپر، حداکثر 0.63 آمپر در 19.2 ولت و توان معمول 3.8 وات
  • یک Gigabit Ethernet RJ45، دو USB 2.0، بدون شیار SD و بدون RS422/RS485
  • PROFINET و WinCC Unified Basic Engineering از نسخه V18 Update 3
  • IP65 جلو و IP20 پشت؛ دمای نصب عمودی 0 تا 50 و Portrait تا 40 درجه سانتی‌گراد
  • ابعاد 140×116 میلی‌متر، عمق 36، برش تابلو 123×99 میلی‌متر و وزن خالص 0.45 کیلوگرم

مرجع فنی

اطلاعات با Siemens SiePortal و دیتاشیت رسمی همین کد تطبیق شده است.

مشخصات فنی

مدل MTP400 Unified Basic
برند زیمنس
دسته‌بندی HMI
کشور تولید یا مونتاژ چین
خانواده محصول SIMATIC HMI Unified
نوع پنل Unified Basic
قطر صفحه نمایش ۴.۳
نوع نمایشگر TFT widescreen
وضوح تصویر ۸۰۰ × ۴۸۰
تعداد رنگ ۱۶.۷ میلیون رنگ
صفحه لمسی بله
چندلمسی بله
ولتاژ و بازه تغذیه ۲۴ VDC (۱۹.۲ تا ۲۸.۸ VDC)
پشتیبانی PROFINET بله
تعداد پورت Ethernet ۱
رابط RS485 خیر
تعداد پورت USB ۲
تعداد شیار کارت SD ۰
نرم‌افزار پیکربندی WinCC Unified Basic
حداقل نسخه نرم‌افزار V۱۸ Update ۳
نوع نصب نصب داخل برش تابلو
نصب عمودی بله
نصب افقی بله
درجه حفاظت جلو IP۶۵
درجه حفاظت پشت IP۲۰
دمای کاری ۰ تا ۵۰ °C در نصب عمودی؛ ۰ تا ۴۰ °C در حالت Portrait
حداقل دمای کاری ۰ °C
حداکثر دمای کاری ۵۰ °C
ولتاژ تغذیه ۲۴ VDC
جریان مصرفی ۰.۱۶ A
توان مصرفی ۳.۸
عرض ۱۴۰ mm
ارتفاع ۱۱۶ mm
عمق نصب ۳۶ mm
عرض برش تابلو ۱۲۳ mm
ارتفاع برش تابلو ۹۹ mm
وزن خالص ۰.۴۵ kg
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

روش نصب و راه‌اندازی

ایمنی: نصب و سیم‌کشی باید توسط نیروی متخصص و در حالت بی‌برق انجام شود.

  1. محل داخلی و دارای تهویه مناسب انتخاب کنید.
  2. برش تابلو 123×99 میلی‌متر را دقیق آماده و سطح آب‌بند را تمیز کنید.
  3. پنل را بدون فشار به نمایشگر نصب و بست‌ها را یکنواخت محکم کنید.
  4. ارت و تغذیه 24 VDC را با پلاریته صحیح و حفاظت اضافه‌جریان متصل کنید.
  5. Gigabit Ethernet/PROFINET و در صورت نیاز USB را متصل کنید؛ این مدل RS485 و SD ندارد.
  6. در TIA Portal و WinCC Unified Basic V18 Update 3 یا جدیدتر، نام و IP دستگاه را تنظیم، پروژه را انتقال و ارتباط PLC را آزمون کنید.

کنترل نهایی

  • آزمون لمس و چندلمسی
  • بررسی PROFINET و آلارم‌ها
  • کنترل تهویه و IP65 جلو
  • تهیه نسخه پشتیبان پروژه
