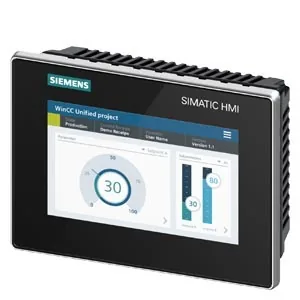

پنل اپراتوری زیمنس SIMATIC HMI MTP700 Unified Comfort

MTP700 Unified Comfort

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

SIMATIC HMI MTP700 Unified Comfort با کد 6AV2128-3GB06-0AX1، پنل لمسی چندلمسی 7 اینچ زیمنس با وضوح 800×480، ارتباط PROFINET و تغذیه 24 VDC است.

معرفی محصول

پنل اپراتوری زیمنس SIMATIC HMI MTP700 Unified Comfort با کد سفارش 6AV2128-3GB06-0AX1 و چرخه عمر Active Product، برای اجرای پروژه‌های WinCC Unified طراحی شده است.

مشخصات کلیدی

  • نمایشگر TFT عریض 7 اینچ، لمسی و چندلمسی، با وضوح 800×480 و 16.7 میلیون رنگ
  • تغذیه 24 VDC با بازه 19.2 تا 28.8 ولت؛ جریان نامی 0.45 آمپر و حداکثر 1 آمپر
  • دو رابط Industrial Ethernet، چهار USB 3.1 Type-A، دو شیار SD و رابط ترکیبی RS422/RS485
  • PROFINET و پیکربندی WinCC Unified Comfort در TIA Portal از نسخه V16
  • IP65 جلو و IP20 پشت؛ دمای نصب عمودی 0 تا 50 و حالت Portrait تا 40 درجه سانتی‌گراد
  • ابعاد 214×158 میلی‌متر، عمق 63.6، برش تابلو 198.3×142 میلی‌متر و وزن خالص 1.4 کیلوگرم

مرجع فنی

اطلاعات با Siemens SiePortal و دیتاشیت رسمی همین کد تطبیق شده است.

مشخصات فنی

مدل MTP700 Unified Comfort
برند زیمنس
دسته‌بندی HMI
کشور تولید یا مونتاژ آلمان
خانواده محصول SIMATIC HMI Unified
نوع پنل Unified Comfort
قطر صفحه نمایش ۷
نوع نمایشگر TFT widescreen
وضوح تصویر ۸۰۰ × ۴۸۰
تعداد رنگ ۱۶.۷ میلیون رنگ
ولتاژ و بازه تغذیه ۲۴ VDC (۱۹.۲ تا ۲۸.۸ VDC)
تعداد پورت Ethernet ۲
تعداد پورت USB ۴
تعداد شیار کارت SD ۲
نرم‌افزار پیکربندی WinCC Unified Comfort
حداقل نسخه نرم‌افزار V۱۶
نوع نصب نصب داخل برش تابلو
درجه حفاظت جلو IP۶۵
درجه حفاظت پشت IP۲۰
وزن خالص ۱.۴ kg
دمای کاری ۰ تا ۵۰ °C در نصب عمودی؛ ۰ تا ۴۰ °C در حالت Portrait
حداقل دمای کاری ۰ °C
حداکثر دمای کاری ۵۰ °C
ولتاژ تغذیه ۲۴ VDC
صفحه لمسی بله
چندلمسی بله
جریان مصرفی ۰.۴۵ A
پشتیبانی PROFINET بله
رابط RS485 بله
نصب عمودی بله
نصب افقی بله
عرض ۲۱۴ mm
ارتفاع ۱۵۸ mm
عمق نصب ۶۳.۶ mm
عرض برش تابلو ۱۹۸.۳ mm
ارتفاع برش تابلو ۱۴۲ mm
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

روش نصب و راه‌اندازی

ایمنی: نصب و سیم‌کشی باید توسط نیروی متخصص و در حالت بی‌برق انجام شود.

  1. محل داخلی و دارای تهویه مناسب انتخاب کنید.
  2. برش تابلو 198.3×142 میلی‌متر را دقیق آماده و سطح آب‌بند را تمیز کنید.
  3. پنل را بدون فشار به نمایشگر نصب و بست‌ها را یکنواخت محکم کنید تا IP65 جلو حفظ شود.
  4. ارت و تغذیه 24 VDC را با پلاریته صحیح و بازه 19.2 تا 28.8 ولت متصل کنید.
  5. PROFINET و رابط‌های لازم را متصل و کابل‌ها را مهار کنید.
  6. در TIA Portal و WinCC Unified Comfort V16 یا جدیدتر، نام و IP دستگاه را تنظیم، پروژه را انتقال و ارتباط PLC را آزمون کنید.

کنترل نهایی

  • آزمون لمس و چندلمسی
  • بررسی PROFINET و آلارم‌ها
  • کنترل تهویه و آب‌بندی
  • تهیه نسخه پشتیبان پروژه
