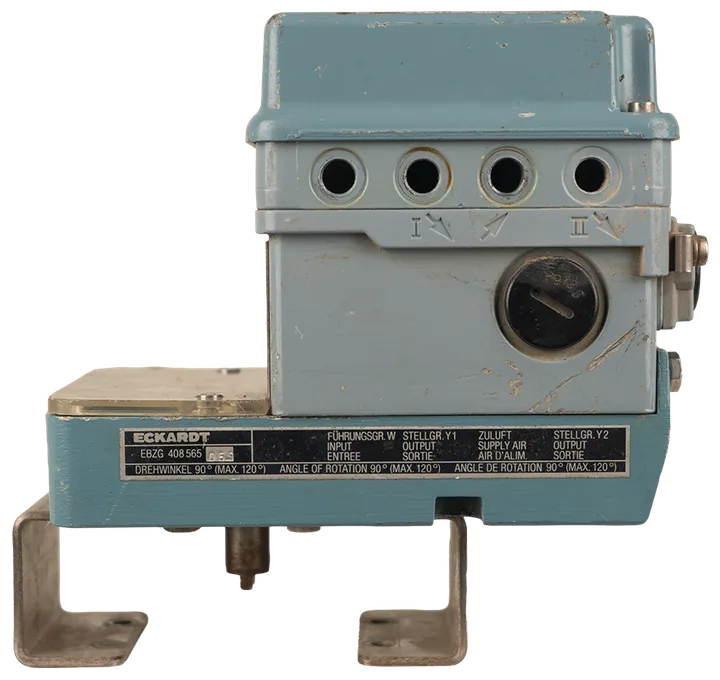

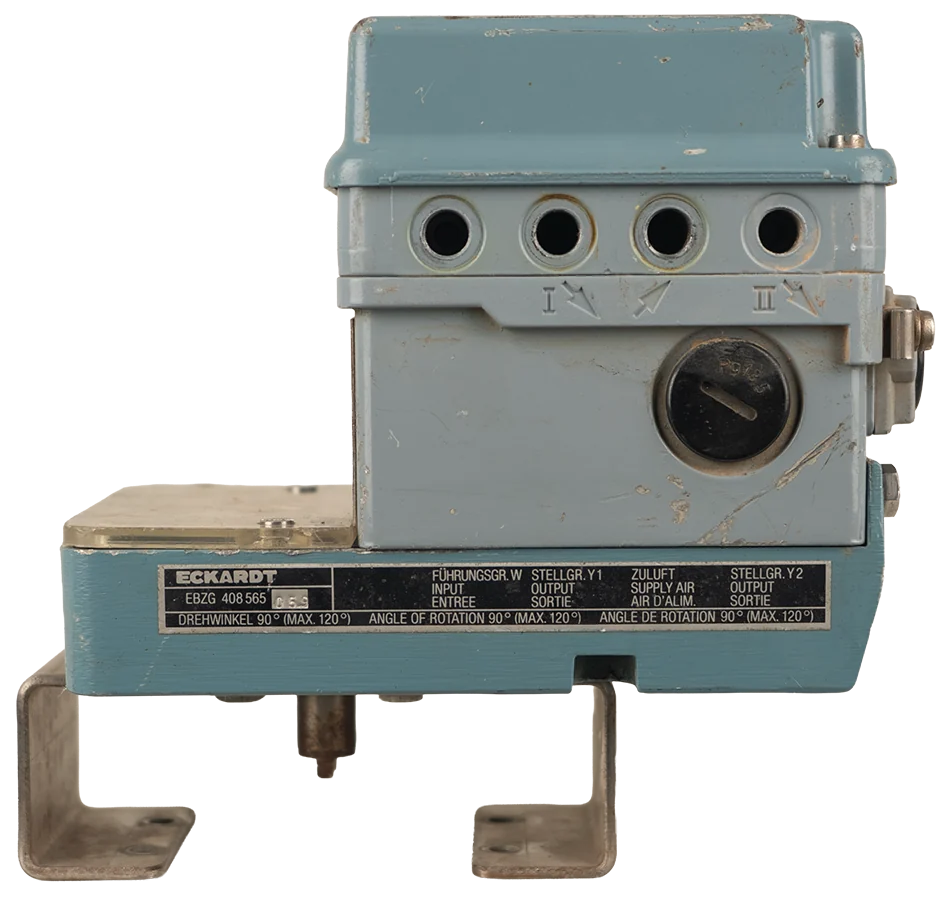

پوزیشنر الکتروپنوماتیکی ECKARDT ضدانفجار

روش نصب و راه‌اندازی 1. بررسی قبل از نصب مشخصات پلاک دستگاه با نیاز پروژه مقایسه شود. فشار هوای ابزار دقیق از مقدار مجاز دستگاه، یعنی حداکثر 6 bar، بیشتر نباشد. کیفیت هوای ابزار دقیق بررسی شود؛ هوا باید خشک، تمیز و بدون روغن یا ذرات باشد. قبل از نصب در محیط‌های خطرناک، الزامات ضدانفجار Ex ia IIC T5/T6 و مدارهای ایمن ذاتی بررسی شود. از سلامت مکانیکی بدنه، اهرم، اتصالات پنوماتیکی و ترمینال‌های الکتریکی اطمینان حاصل شود. 2. نصب مکانیکی پوزیشنر روی براکت مناسب و نزدیک به اکچویتور شیر نصب شود. محور یا اهرم فیدبک پوزیشنر باید با حرکت اکچویتور هم‌راستا و بدون گیر مکانیکی باشد. زاویه حرکت اکچویتور با محدوده عملکرد پوزیشنر تنظیم شود؛ زاویه نامی 90 درجه و حداکثر زاویه مجاز 120 درجه است. پیچ‌ها و اتصالات مکانیکی محکم شوند، اما از ایجاد تنش یا فشار اضافی روی اهرم فیدبک خودداری شود. پس از نصب، حرکت کامل شیر از ابتدا تا انتها بررسی شود تا گیر، لقی یا برخورد مکانیکی وجود نداشته باشد. 3. اتصال پنوماتیکی هوای ابزار دقیق به پورت Supply Air / Zuluft متصل شود. خروجی‌های پنوماتیکی Y1 و Y2 مطابق نوع اکچویتور به عملگر شیر وصل شوند. مسیرهای هوا نشتی‌یابی شوند. فشار هوای ورودی به‌آرامی اعمال شود و از افزایش ناگهانی فشار جلوگیری گردد. برای اکچویتورهای Single Acting یا Double Acting، اتصال خروجی‌ها باید مطابق مدار پنوماتیکی همان عملگر انجام شود. 4. سیم‌بندی الکتریکی سیگنال کنترلی 4–20mA به ورودی پوزیشنر متصل شود. قطبیت مثبت و منفی سیگنال طبق ترمینال‌بندی دستگاه رعایت شود. در محیط‌های Hazardous Area، منبع تغذیه و ورودی سیگنال باید از طریق مدار Intrinsically Safe و مطابق گواهی Ex استفاده شود. کابل سیگنال باید شیلددار باشد و شیلد طبق دستورالعمل پروژه یا سازنده زمین شود. از عبور کابل سیگنال در کنار کابل‌های قدرت یا منابع نویز الکتریکی خودداری شود. 5. تنظیم و کالیبراسیون اولیه سیگنال 4mA اعمال شود و موقعیت صفر شیر تنظیم گردد. سیگنال 20mA اعمال شود و موقعیت صددرصد شیر تنظیم گردد. چند بار سیگنال بین 4 تا 20mA تغییر داده شود تا حرکت شیر نرم، خطی و بدون نوسان بررسی شود. در صورت وجود پیچ‌های تنظیم Zero، Span، Gain یا Damping، تنظیمات طبق رفتار شیر انجام شود. پاسخ شیر در چند نقطه مانند 25٪، 50٪ و 75٪ تست شود. در پایان، نشتی هوا، نوسان موقعیت و برگشت‌پذیری حرکت بررسی شود. 6. نکات ایمنی قبل از باز کردن درپوش، سیگنال الکتریکی و هوای ابزار دقیق قطع شود. در محیط‌های ضدانفجار، باز کردن تجهیز فقط طبق دستورالعمل ایمنی سایت انجام شود. فشار هوای ورودی نباید از 6 bar بیشتر شود. از نصب در محل‌هایی با لرزش شدید، ضربه مکانیکی یا رطوبت بیش از حد خودداری شود. در صورت خوردگی شدید بدنه، آسیب به پورت‌ها یا خرابی اهرم فیدبک، تجهیز باید قبل از بهره‌برداری بررسی یا تعمیر شود.
