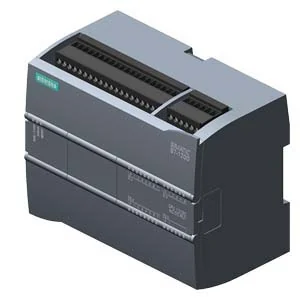

پی‌ال‌سی زیمنس SIMATIC S7-1200 CPU 1215C AC/DC/Relay کد 6ES7215-1BG40-0XB0

CPU 1215C AC/DC/Relay

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

CPU فشرده زیمنس SIMATIC S7-1200 مدل CPU 1215C AC/DC/Relay با ۱۴ ورودی دیجیتال، ۱۰ خروجی رله‌ای، ۲ ورودی و ۲ خروجی آنالوگ، ۲۰۰ کیلوبایت حافظه و ۲ پورت PROFINET.

معرفی CPU 1215C AC/DC/Relay

6ES7215-1BG40-0XB0 یک CPU فشرده از خانواده SIMATIC S7-1200 برای کنترل ماشین‌آلات و خطوط تولید کوچک و متوسط است.

مشخصات اصلی

تغذیه85 تا 264 V AC
حافظه200 KB
I/O دیجیتال14 DI و 10 DO رله‌ای 2 A
I/O آنالوگ2 AI، 0 تا 10 V DC؛ 2 AO، 0 تا 20 mA DC
شبکه2 پورت PROFINET / RJ45
مهندسیSTEP 7 V20 یا بالاتر؛ Firmware V4.7

کد سفارش، تغذیه AC و ظرفیت کنتاکت رله را پیش از خرید با نقشه برق پروژه تطبیق دهید.

مشخصات فنی

مدل CPU 1215C AC/DC/Relay
برند زیمنس
دسته‌بندی PLC
کشور تولید یا مونتاژ آلمان
نوع ساختار PLC فشرده (Compact)
استاندارد و گواهی صنعتی CE، UL، CSA، RoHS
سری PLC SIMATIC S۷-۱۲۰۰
درجه حفاظت IP۲۰
مدل CPU CPU ۱۲۱۵C AC/DC/Relay
محل نصب Indoor، Panel Mount، DIN Rail
نوع تغذیه ورودی AC
حداقل دمای کاری -۲۰ °C
بازه ولتاژ تغذیه ۸۵ تا ۲۶۴ V AC
حداکثر دمای کاری ۶۰ °C
حافظه برنامه و داده ۲۰۰
تعداد ورودی دیجیتال ۱۴
پروتکل ارتباطی PROFINET
تعداد خروجی دیجیتال ۱۰
ولتاژ تغذیه ۲۳۰ VAC
تعداد ورودی آنالوگ ۲
نوع پورت شبکه RJ۴۵ Ethernet
تعداد خروجی آنالوگ ۲
نوع سیگنال دیجیتال ۲۴ VDC Sink، ۲۴ VDC Source، Relay
نوع خروجی دیجیتال رله‌ای
نوع سیگنال آنالوگ ۰ تا ۲۰ mA، ۰ تا ۱۰ V
جریان نامی هر خروجی ۲ A
تعداد پورت PROFINET ۲
سطح ایمنی SIL بدون SIL
نرم‌افزار مهندسی TIA Portal، STEP ۷ Basic
حداقل نسخه نرم‌افزار مهندسی STEP ۷ V۲۰ یا بالاتر
نسخه Firmware V۴.۷
شرح سیگنال‌های دیجیتال ۱۴ DI ۲۴ V DC؛ ۱۰ DO رله‌ای ۲ A
شرح سیگنال‌های آنالوگ ۲ AI با بازه ۰ تا ۱۰ V DC؛ ۲ AO با بازه ۰ تا ۲۰ mA DC
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

نصب و راه‌اندازی

  1. برق را قطع و CPU را روی ریل DIN استاندارد نصب کنید.
  2. ارت حفاظتی و تغذیه 85 تا 264 V AC را با حفاظت بالادست مناسب متصل کنید.
  3. ورودی‌ها، خروجی‌های رله‌ای و کانال‌های آنالوگ را مطابق دیتاشیت رسمی سیم‌بندی کنید.
  4. برای بارهای القایی مدار RC یا وریستور مناسب در نظر بگیرید.
  5. CPU را در STEP 7 V20 یا بالاتر با کد سفارش صحیح پیکربندی و شبکه PROFINET را تنظیم کنید.
  6. پس از Compile/Download، تست I/O و اینترلاک‌ها را پیش از بهره‌برداری مستند کنید.
