پی‌ال‌سی زیمنس SIMATIC S7-1200 CPU 1215C DC/DC/DC کد 6ES7215-1AG40-0XB0

CPU 1215C DC/DC/DC

هنوز نظری ثبت نشده

روی تصویر اسکرول کنید تا زوم شود با دو انگشت زوم و با یک انگشت جابه‌جا کنید

۱۰۰٪

قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.

استعلام و خرید

وضعیت تولید: در حال تولید
مبدأ ساخت: آلمان

معرفی

معرفی کالا

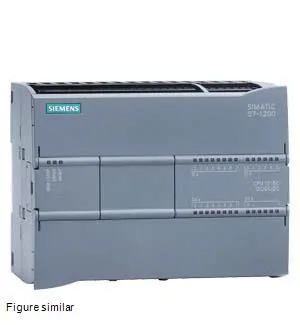

CPU فشرده زیمنس SIMATIC S7-1200 مدل CPU 1215C DC/DC/DC با 14 ورودی دیجیتال، 10 خروجی دیجیتال، 2 ورودی آنالوگ و 2 خروجی آنالوگ، حافظه 200 کیلوبایت و 2 پورت PROFINET.

معرفی CPU زیمنس CPU 1215C DC/DC/DC

محصول 6ES7215-1AG40-0XB0 یک CPU فشرده از خانواده SIMATIC S7-1200 است. این مدل برای کنترل ماشین‌آلات، خطوط تولید و سامانه‌های اتوماسیون کوچک و متوسط طراحی شده و ورودی/خروجی‌های داخلی را با ارتباط PROFINET یکپارچه می‌کند.

مشخصات اصلی

کد سفارش	6ES7215-1AG40-0XB0
تغذیه	20.4 تا 28.8 V DC
حافظه برنامه و داده	200 KB
ورودی/خروجی دیجیتال	14 DI و 10 DO؛ خروجی ترانزیستوری ۲۴ ولت DC با جریان ۰٫۵ آمپر
ورودی/خروجی آنالوگ	2 AI، 0 تا 10 V DC؛ 2 AO، 0 تا 20 mA DC
شبکه	2 پورت PROFINET روی رابط RJ45
مهندسی	TIA Portal / STEP 7 Basic V20 یا بالاتر؛ Firmware V4.7
درجه حفاظت و دما	IP20؛ دمای کار ‎−20 تا ‎+60 °C با رعایت محدودیت وضعیت نصب و بار I/O

نکات انتخاب

نوع تغذیه و نوع خروجی DC/DC/DC را با نقشه برق تابلو تطبیق دهید.
برای توسعه I/O، ماژول‌های سیگنال و بردهای سیگنال سازگار S7-1200 را براساس محدودیت CPU انتخاب کنید.
برای کاربرد ایمنی از CPUهای Fail-safe استفاده شود؛ این مدل CPU استاندارد و بدون SIL است.

اطلاعات فنی براساس Siemens Industry Mall و راهنمای رسمی S7-1200 V4.7 تنظیم شده است.

مشخصات فنی

مدل CPU 1215C DC/DC/DC

برند زیمنس

دسته‌بندی PLC

کشور تولید یا مونتاژ آلمان

نوع ساختار PLC فشرده (Compact)

استاندارد و گواهی صنعتی CE، UL، CSA، RoHS

سری PLC SIMATIC S۷-۱۲۰۰

درجه حفاظت IP۲۰

مدل CPU CPU ۱۲۱۵C DC/DC/DC

محل نصب Indoor، Panel Mount، DIN Rail

نوع تغذیه ورودی DC

حداقل دمای کاری -۲۰ °C

بازه ولتاژ تغذیه ۲۰.۴ تا ۲۸.۸ V DC

حداکثر دمای کاری ۶۰ °C

حافظه برنامه و داده ۲۰۰

تعداد ورودی دیجیتال ۱۴

پروتکل ارتباطی PROFINET

تعداد خروجی دیجیتال ۱۰

ولتاژ تغذیه ۲۴ VDC

تعداد ورودی آنالوگ ۲

نوع پورت شبکه RJ۴۵ Ethernet

تعداد خروجی آنالوگ ۲

نوع سیگنال دیجیتال ۲۴ VDC Sink، ۲۴ VDC Source، Transistor PNP، Pulse

نوع خروجی دیجیتال ترانزیستوری

نوع سیگنال آنالوگ ۰ تا ۲۰ mA، ۰ تا ۱۰ V

جریان نامی هر خروجی ۰.۵ A

سیگنال خروجی PNP

تعداد پورت PROFINET ۲

سطح ایمنی SIL بدون SIL

نرم‌افزار مهندسی TIA Portal، STEP ۷ Basic

حداقل نسخه نرم‌افزار مهندسی STEP ۷ V۲۰ یا بالاتر

نسخه Firmware V۴.۷

شرح سیگنال‌های دیجیتال ۱۴ DI ۲۴ V DC؛ ۱۰ DO ترانزیستوری ۲۴ V DC، ۰.۵ A

شرح سیگنال‌های آنالوگ ۲ AI با بازه ۰ تا ۱۰ V DC؛ ۲ AO با بازه ۰ تا ۲۰ mA DC

نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

روش نصب و راه‌اندازی SIMATIC S7-1200

ایمنی: برق تابلو را قطع، قفل‌گذاری و بی‌برقی را اندازه‌گیری کنید. نصب باید توسط فرد متخصص انجام شود.
محل نصب: CPU را داخل تابلو با درجه حفاظت مناسب، روی ریل استاندارد ۳۵ میلی‌متری DIN و در وضعیت مجاز زیمنس نصب کنید. فضای گردش هوا و فاصله تجهیزات مولد حرارت رعایت شود.
اتصال زمین: ریل، بدنه تابلو و شیلد کابل‌ها را طبق طرح هم‌بندی و EMC پروژه متصل کنید.
سیم‌کشی تغذیه: تغذیه 20.4 تا 28.8 V DC را با حفاظت اضافه‌جریان و سطح مقطع مناسب وصل کنید. قطبیت نسخه‌های DC و جداسازی مسیر قدرت از سیگنال کنترل شود.
سیم‌کشی I/O: سنسورها و عملگرها را مطابق نوع DC/DC/DC و محدودیت جریان هر کانال/گروه سیم‌بندی کنید. بار القایی رله یا ترانزیستور باید حفاظت سرج مناسب داشته باشد.
شبکه: کابل PROFINET صنعتی شیلددار را به RJ45 متصل و نام دستگاه و IP را در TIA Portal تعیین کنید.
پیکربندی: CPU صحیح با کد سفارش 6ES7215-1AG40-0XB0 و Firmware V4.7 را در STEP 7 V20 یا بالاتر انتخاب، سخت‌افزار و آدرس‌های I/O را پیکربندی و پروژه را کامپایل کنید.
راه‌اندازی: ابتدا بدون بار خطرناک تست ورودی/خروجی، Diagnostics، Watch table و رفتار قطع و وصل تغذیه را بررسی کنید.
امنیت: سطح دسترسی، گذرواژه، UMAC، Web server و سرویس‌های شبکه را فقط در حد نیاز فعال و نسخه پشتیبان پروژه را نگهداری کنید.
