معرفی
معرفی کالا
CPU ماژولار زیمنس از خانواده SIMATIC S7-1500؛ بدون I/O داخلی؛ قابل توسعه با ماژول‌های S7-1500 و ET 200.
وضعیت چرخه عمر: این کد سفارش متوقف شده و جایگزین زیمنس 6ES7511-1AL03-0AB0 است؛ پیش از خرید، موجودی و سازگاری بررسی شود.
معرفی محصول

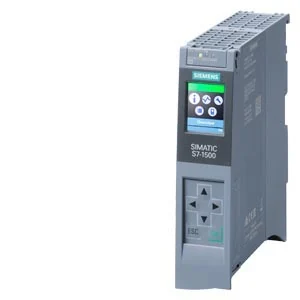

SIMATIC S7-1500 CPU 1511-1 PN با کد سفارش 6ES7511-1AK02-0AB0 برای اتوماسیون صنعتی طراحی شده است.
مشخصات کلیدی
| خانواده | SIMATIC S7-1500 |
|---|
| CPU | CPU 1511-1 PN |
|---|
| I/O داخلی | بدون I/O داخلی؛ قابل توسعه با ماژول‌های S7-1500 و ET 200 |
|---|
| حافظه برنامه | 150 KB |
|---|
| حافظه داده | 1 MB |
|---|
| تغذیه | 19.2 تا 28.8 V DC |
|---|
| شبکه | 2 پورت فیزیکی PROFINET |
|---|
| Firmware | V2.9 |
|---|
کاربردها
- کنترل ماشین‌آلات و خطوط تولید
- ارتباط با HMI، درایو و I/O توزیع‌شده
- اتوماسیون مونتاژ و بسته‌بندی
وضعیت چرخه عمر: این کد سفارش متوقف شده و جایگزین زیمنس 6ES7511-1AL03-0AB0 است؛ پیش از خرید، موجودی و سازگاری بررسی شود.
نکته: سازگاری نرم‌افزار و تجهیزات جانبی با دیتاشیت رسمی زیمنس تطبیق داده شود.
مشخصات فنی
مدل
CPU 1511-1 PN
برند
زیمنس
دسته‌بندی
PLC
نوع ساختار PLC
ماژولار
سری PLC
SIMATIC S۷-۱۵۰۰
مدل CPU
CPU ۱۵۱۱-۱ PN
نوع تغذیه ورودی
DC
بازه ولتاژ تغذیه
۱۹.۲ تا ۲۸.۸ V DC
حافظه برنامه و داده
۱۵۰
تعداد ورودی دیجیتال
۰
تعداد خروجی دیجیتال
۰
تعداد ورودی آنالوگ
۰
تعداد خروجی آنالوگ
۰
تعداد پورت PROFINET
۲
نرم‌افزار مهندسی
TIA Portal، STEP ۷ Professional
حداقل نسخه نرم‌افزار مهندسی
TIA Portal V۱۷ (برای Firmware V۲.۹)
نسخه Firmware
V۲.۹
شرح سیگنال‌های دیجیتال
بدون I/O داخلی؛ توسعه با ماژول‌های S۷-۱۵۰۰ یا ET ۲۰۰
شرح سیگنال‌های آنالوگ
بدون I/O آنالوگ داخلی؛ توسعه با ماژول‌های S۷-۱۵۰۰ یا ET ۲۰۰
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
پیش‌نیازها
- تغذیه و حفاظت متناسب با CPU
- ریل DIN، ارت و تهویه مناسب
- TIA Portal و TIA Portal V17 (برای Firmware V2.9)
- SIMATIC Memory Card سازگار
مراحل نصب و راه‌اندازی
- برق تابلو را قطع کنید.
- CPU را روی ریل نصب کنید.
- ارت، تغذیه، شبکه و ماژول‌ها را طبق نقشه رسمی متصل کنید.
- کارت حافظه را نصب و پروژه صحیح را دانلود کنید.
- شبکه و I/O را مرحله‌ای آزمایش کنید.
هشدار ایمنی: نصب توسط متخصص برق و اتوماسیون انجام شود.
