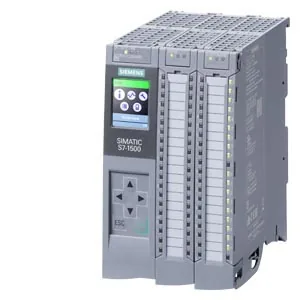

پی‌ال‌سی کامپکت زیمنس SIMATIC S7-1500 CPU 1511C-1 PN نسل جدید

CPU 1511C-1 PN

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
چین
معرفی

معرفی کالا

CPU 1511C-1 PN یک PLC فشرده از خانواده SIMATIC S7-1500 زیمنس است که CPU، ورودی‌ و خروجی دیجیتال و آنالوگ، شمارنده‌های پرسرعت و رابط PROFINET را در یک واحد یکپارچه ارائه می‌کند.

معرفی CPU 1511C-1 PN

کنترلر SIMATIC S7-1500 CPU 1511C-1 PN با کد سفارش 6ES7511-1CL03-0AB0 برای ماشین‌آلات و سامانه‌های اتوماسیون جمع‌وجور طراحی شده است. این مدل علاوه بر پردازنده، I/O داخلی و توابع فناوری پرسرعت دارد و برای توسعه برنامه به SIMATIC Memory Card نیاز دارد.

مشخصات کلیدی

حافظه کاری۳۰۰ کیلوبایت برنامه و ۱٫۵ مگابایت داده
ورودی/خروجی دیجیتال۱۶ ورودی و ۱۶ خروجی داخلی
ورودی/خروجی آنالوگ۵ ورودی و ۲ خروجی داخلی
توابع پرسرعت۶ شمارنده پرسرعت و ۴ خروجی سریع برای PTO، PWM یا خروجی فرکانسی
شبکه صنعتیPROFINET IRT با سوئیچ دوپورتی
زمان اجرای دستور بیتی۶ نانوثانیه
تغذیه۲۴ ولت DC؛ بازه مجاز ۱۹٫۲ تا ۲۸٫۸ ولت

کاربردهای پیشنهادی

  • کنترل ماشین‌های بسته‌بندی، مونتاژ و جابه‌جایی مواد
  • محورهای ساده و کنترل پالس با PTO/PWM
  • فرآیندهای کوچک نیازمند I/O دیجیتال و آنالوگ یکپارچه
  • ارتباط با HMI، درایو و Remote I/O از طریق PROFINET

مقادیر دقیق سیم‌بندی، محدوده سیگنال‌ها و محدودیت‌های کانال‌ها باید با Equipment Manual همین کد سفارش تطبیق داده شود.

مشخصات فنی

مدل CPU 1511C-1 PN
برند زیمنس
دسته‌بندی PLC
کشور تولید یا مونتاژ چین
نوع ساختار PLC فشرده (Compact)
سری PLC SIMATIC S۷-۱۵۰۰
درجه حفاظت IP۲۰
مدل CPU CPU ۱۵۱۱C-۱ PN
محل نصب DIN Rail
نوع تغذیه ورودی DC
بازه ولتاژ تغذیه ۱۹.۲ تا ۲۸.۸ V DC
حافظه برنامه و داده ۳۰۰
تعداد ورودی دیجیتال ۱۶
پروتکل ارتباطی PROFINET
تعداد خروجی دیجیتال ۱۶
ولتاژ تغذیه ۲۴ VDC
تعداد ورودی آنالوگ ۵
نوع پورت شبکه RJ۴۵ Ethernet
تعداد خروجی آنالوگ ۲
نوع سیگنال دیجیتال ۲۴ VDC Sink، ۲۴ VDC Source، Pulse، Encoder A/B/Z
نوع خروجی دیجیتال ترانزیستوری
تعداد پورت PROFINET ۲
سطح ایمنی SIL بدون SIL
نرم‌افزار مهندسی TIA Portal، STEP ۷ Professional
شرح سیگنال‌های دیجیتال ۱۶ ورودی دیجیتال ۲۴ ولت DC، ۱۶ خروجی دیجیتال ترانزیستوری، ۶ شمارنده پرسرعت و ۴ خروجی سریع PTO/PWM/فرکانس
شرح سیگنال‌های آنالوگ ۵ ورودی آنالوگ و ۲ خروجی آنالوگ داخلی؛ محدوده سیگنال و سیم‌بندی مطابق Equipment Manual زیمنس
حداقل نسخه نرم‌افزار مهندسی TIA Portal V۲۱ یا بالاتر
نسخه Firmware V۴.۱
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

روش نصب و راه‌اندازی

  1. ایمنی: نصب را فقط به نیروی برق و اتوماسیون واجد صلاحیت بسپارید؛ پیش از سیم‌بندی، تمام منابع انرژی را قطع و بی‌برقی را کنترل کنید.
  2. CPU را داخل تابلو مناسب روی ریل DIN استاندارد نصب کنید و فاصله‌های تهویه اعلام‌شده در راهنمای زیمنس را رعایت کنید.
  3. کانکتورهای Push-in را مطابق شماره ترمینال، گروه پتانسیل و نقشه سیم‌بندی ببندید. پلاریته ورودی‌ها، بار مجاز خروجی‌ها و شیلد سیگنال‌های آنالوگ را کنترل کنید.
  4. تغذیه ۲۴ ولت DC با بازه مجاز ۱۹٫۲ تا ۲۸٫۸ ولت را از منبع حفاظت‌شده وصل کنید و مرجع M و هم‌بندی حفاظتی تابلو را مطابق دستورالعمل اجرا کنید.
  5. SIMATIC Memory Card سازگار را طبق Equipment Manual نصب کنید؛ این CPU بدون کارت حافظه قابل بهره‌برداری کامل نیست.
  6. کابل PROFINET صنعتی را به یکی از دو پورت RJ45 متصل کنید، سپس در TIA Portal سخت‌افزار را با کد سفارش صحیح اضافه کرده و نام دستگاه و IP را تنظیم کنید.
  7. پس از دانلود پیکربندی، تشخیص خطا، وضعیت LEDها و کیفیت ارتباط را بررسی کنید؛ سپس I/O دیجیتال، آنالوگ، شمارنده‌های سریع و خروجی‌های PTO/PWM را مرحله‌ای آزمایش کنید.

نکته: این مدل کنترلر ایمنی نیست؛ مدارهای توقف اضطراری و حفاظت ماشین باید با تجهیزات ایمنی مستقل و مطابق استاندارد پروژه اجرا شوند.
