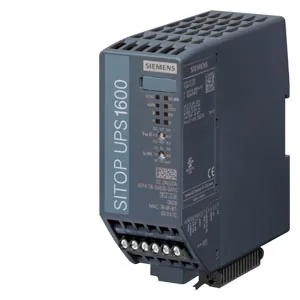

یو‌پی‌اس صنعتی زیمنس SITOP UPS1600 خروجی 24V 20A پروفی‌نت کد 6EP4136-3AB00-2AY0

UPS1600 20A PN

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
اتریش
معرفی

معرفی کالا

یو‌پی‌اس صنعتی زیمنس SITOP UPS1600 با خروجی 24V DC/20A و دو رابط Ethernet/PROFINET، وب‌سرور و OPC UA؛ کد 6EP4136-3AB00-2AY0.

SITOP UPS1600 20A Ethernet/PROFINET یو‌پی‌اس DC صنعتی زیمنس برای پشتیبانی بارهای 24 ولت است.

  • ورودی: 24V DC، بازه 21 تا 29V؛ جریان ورودی نامی 25A با شارژ حداکثر 4A
  • خروجی: 24V DC، جریان نامی 20A و جریان لحظه‌ای تا 60A؛ توان نامی 480W
  • بازده معمول: 97.5٪؛ تلفات معمول: 11W
  • جریان شارژ باتری: 0.1A یا 4A؛ زمان پشتیبانی قابل تنظیم از 0.5 تا 20 دقیقه یا حداکثر
  • دو رابط PROFINET مبتنی بر Ethernet، به‌همراه قابلیت ارتباط، وب‌سرور و OPC UA
  • خروجی اتصال‌کوتاه‌پذیر، حفاظت معکوس‌شدن قطبیت ورودی و باتری
  • IP20، کلاس حفاظتی III و بدون جداسازی گالوانیکی ورودی/خروجی
  • ابعاد 50 × 139 × 125 میلی‌متر؛ وزن خالص 0.45 کیلوگرم
  • دمای کار 25- تا 70+ درجه سانتی‌گراد با همرفت طبیعی

مشخصات با دیتاشیت رسمی زیمنس برای همین کد سفارش تطبیق داده شده است.

مشخصات فنی

مدل UPS1600 20A PN
برند زیمنس
دسته‌بندی UPS صنعتی
کشور تولید یا مونتاژ اتریش
خانواده UPS SITOP UPS۱۶۰۰
نوع تجهیز UPS ماژول DC UPS
توپولوژی ورودی UPS ورودی و خروجی ۲۴ V DC
ولتاژ ورودی DC ۲۴ VDC
ولتاژ خروجی DC ۲۴ VDC
جریان خروجی UPS ۲۰ A
توان خروجی UPS ۰.۴۸ kW
نوع رابط ارتباطی Ethernet / PROFINET
پروتکل ارتباطی UPS PROFINET، وب‌سرور و OPC UA
وب‌سرور داخلی بله
سرور OPC UA بله
رابط USB خیر
فناوری باتری قابل استفاده با BAT۱۶۰۰ سرب‌اسید یا LiFePO۴
ولتاژ باتری ۲۴ VDC
تعداد باتری یا ماژول ماژول باتری خارجی مطابق ظرفیت موردنیاز
زمان پشتیبانی کلید چرخان یا نرم‌افزار: ۰.۵، ۱، ۲، ۵، ۱۰ یا ۲۰ دقیقه؛ یا حداکثر زمان پشتیبانی
جریان شارژ ۰.۱ A یا ۴ A
سیگنال و کنتاکت وضعیت کنتاکت و LED وضعیت؛ پایش باتری
روش نصب UPS نصب روی ریل DIN EN ۶۰۷۱۵ سایز ۳۵×۷.۵/۱۵
نوع ترمینال UPS ترمینال پیچی
باتری بدون نیاز به نگهداری خیر
مناسب ناحیه خطرناک خیر
محدودیت حمل هوایی کاربرد ندارد
قابلیت اتصال ماژول باتری بله
قابلیت تعویض باتری در سرویس بله
درجه حفاظت IP۲۰
جریان نامی ۲۰ A
توان نامی ۰.۴۸ kW
عرض دستگاه ۵۰ mm
ارتفاع دستگاه ۱۳۹ mm
عمق دستگاه ۱۲۵ mm
وزن خالص UPS ۰.۴۵ kg
حداقل دمای کاری -۲۵ °C
حداکثر دمای کاری ۷۰ °C
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. منبع 24V DC و باتری را بی‌برق کرده و از وصل ناخواسته جلوگیری کنید.
  2. ماژول را روی ریل DIN استاندارد EN 60715 (35×7.5/15) نصب کنید؛ 50 میلی‌متر فضای آزاد بالا و پایین لازم است.
  3. ورودی، خروجی و باتری را با رعایت قطبیت به ترمینال‌های پیچی 0.2 تا 6 میلی‌متر مربع متصل کنید؛ مدار کنترل/پیام وضعیت از سیم 0.2 تا 1.5 میلی‌متر مربع استفاده می‌کند.
  4. دو پورت PROFINET/Ethernet را طبق توپولوژی شبکه، آدرس‌دهی و سیاست امنیت سایبری کارخانه متصل کنید؛ وب‌سرور و OPC UA را فقط در صورت نیاز فعال کنید.
  5. آستانه و زمان پشتیبانی و جریان شارژ را متناسب با باتری و بار تنظیم کنید.
  6. پس از برق‌دارکردن، LEDها، کنتاکت‌های وضعیت، ارتباط PROFINET و عملکرد پشتیبان را با قطع کنترل‌شده ورودی آزمایش کنید.

هشدار: اجرا فقط توسط فرد متخصص و مطابق دیتاشیت رسمی و طراحی حفاظتی تابلو انجام شود.
