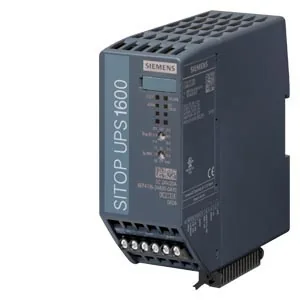

یو‌پی‌اس صنعتی زیمنس SITOP UPS1600 ورودی 24V DC خروجی 24V 20A کد 6EP4136-3AB00-0AY0

UPS1600 20A

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
اتریش
معرفی

معرفی کالا

یو‌پی‌اس صنعتی زیمنس SITOP UPS1600 Basic با ورودی و خروجی 24V DC، جریان نامی 20A و تنظیم محلی؛ کد 6EP4136-3AB00-0AY0.

SITOP UPS1600 20A Basic یو‌پی‌اس DC صنعتی زیمنس بدون رابط PC خارجی است.

  • ورودی 24V DC با بازه 21 تا 29V؛ جریان ورودی نامی 25A در شارژ حداکثر 4A
  • خروجی 24V DC، جریان نامی 20A، جریان لحظه‌ای تا 60A و توان نامی 480W
  • بازده معمول 97.7٪ و تلفات معمول 10W
  • آستانه اتصال باتری 21 تا 25V؛ زمان پشتیبانی 0.5، 1، 2، 5، 10، 20 دقیقه یا حداکثر، قابل تنظیم با کلید گردان
  • بدون رابط PC؛ اعلام وضعیت از طریق LED و کنتاکت‌های سیگنال
  • حفاظت اتصال کوتاه و حفاظت معکوس‌شدن قطبیت ورودی و باتری
  • IP20، کلاس حفاظتی III، بدون جداسازی گالوانیکی ورودی/خروجی
  • ابعاد 50 × 139 × 125 میلی‌متر؛ وزن خالص 0.39 کیلوگرم
  • دمای کار 25- تا 70+ درجه سانتی‌گراد با همرفت طبیعی

مشخصات با دیتاشیت رسمی زیمنس همین کد سفارش تطبیق داده شده است.

مشخصات فنی

مدل UPS1600 20A
برند زیمنس
دسته‌بندی UPS صنعتی
کشور تولید یا مونتاژ اتریش
خانواده UPS SITOP UPS۱۶۰۰
نوع تجهیز UPS ماژول DC UPS
توپولوژی ورودی UPS ورودی و خروجی ۲۴ V DC
ولتاژ ورودی DC ۲۴ VDC
ولتاژ خروجی DC ۲۴ VDC
جریان خروجی UPS ۲۰ A
توان خروجی UPS ۰.۴۸ kW
نوع رابط ارتباطی بدون رابط شبکه
پروتکل ارتباطی UPS سیگنال‌های وضعیت محلی
وب‌سرور داخلی خیر
سرور OPC UA خیر
رابط USB خیر
فناوری باتری قابل استفاده با BAT۱۶۰۰ سرب‌اسید یا LiFePO۴
ولتاژ باتری ۲۴ VDC
تعداد باتری یا ماژول ماژول باتری خارجی مطابق ظرفیت موردنیاز
زمان پشتیبانی کلید چرخان: ۰.۵، ۱، ۲، ۵، ۱۰ یا ۲۰ دقیقه؛ یا حداکثر زمان پشتیبانی
جریان شارژ ۰.۱ A یا ۴ A
سیگنال و کنتاکت وضعیت کنتاکت و LED وضعیت؛ پایش باتری
روش نصب UPS نصب روی ریل DIN EN ۶۰۷۱۵ سایز ۳۵×۷.۵/۱۵
نوع ترمینال UPS ترمینال پیچی
وزن خالص UPS ۰.۳۹ kg
باتری بدون نیاز به نگهداری خیر
مناسب ناحیه خطرناک خیر
محدودیت حمل هوایی کاربرد ندارد
قابلیت اتصال ماژول باتری بله
قابلیت تعویض باتری در سرویس بله
درجه حفاظت IP۲۰
جریان نامی ۲۰ A
توان نامی ۰.۴۸ kW
عرض دستگاه ۵۰ mm
ارتفاع دستگاه ۱۳۹ mm
عمق دستگاه ۱۲۵ mm
حداقل دمای کاری -۲۵ °C
حداکثر دمای کاری ۷۰ °C
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. منبع 24V DC و باتری را بی‌برق و در برابر وصل ناخواسته ایمن کنید.
  2. ماژول را روی ریل DIN استاندارد EN 60715 نصب و حداقل 50 میلی‌متر فضای آزاد بالا و پایین حفظ کنید.
  3. ورودی، خروجی و باتری را با رعایت قطبیت به ترمینال‌های پیچی 0.2 تا 6 میلی‌متر مربع متصل کنید؛ مدار کنترل و وضعیت از سیم 0.2 تا 1.5 میلی‌متر مربع استفاده می‌کند.
  4. آستانه، جریان شارژ و مدت پشتیبانی را با کلیدهای محلی و متناسب با باتری و بار تنظیم کنید؛ این مدل رابط PC ندارد.
  5. پس از برق‌دارکردن، LEDها و کنتاکت‌های وضعیت را بررسی کنید.
  6. با قطع کنترل‌شده ورودی، انتقال به باتری، هشدارها و مدت پشتیبانی را آزمایش کنید.

هشدار: نصب فقط توسط فرد متخصص و مطابق دیتاشیت رسمی و الزامات ایمنی تابلو انجام شود.
